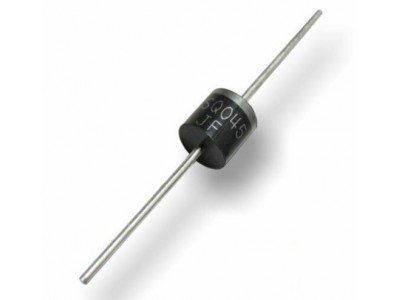

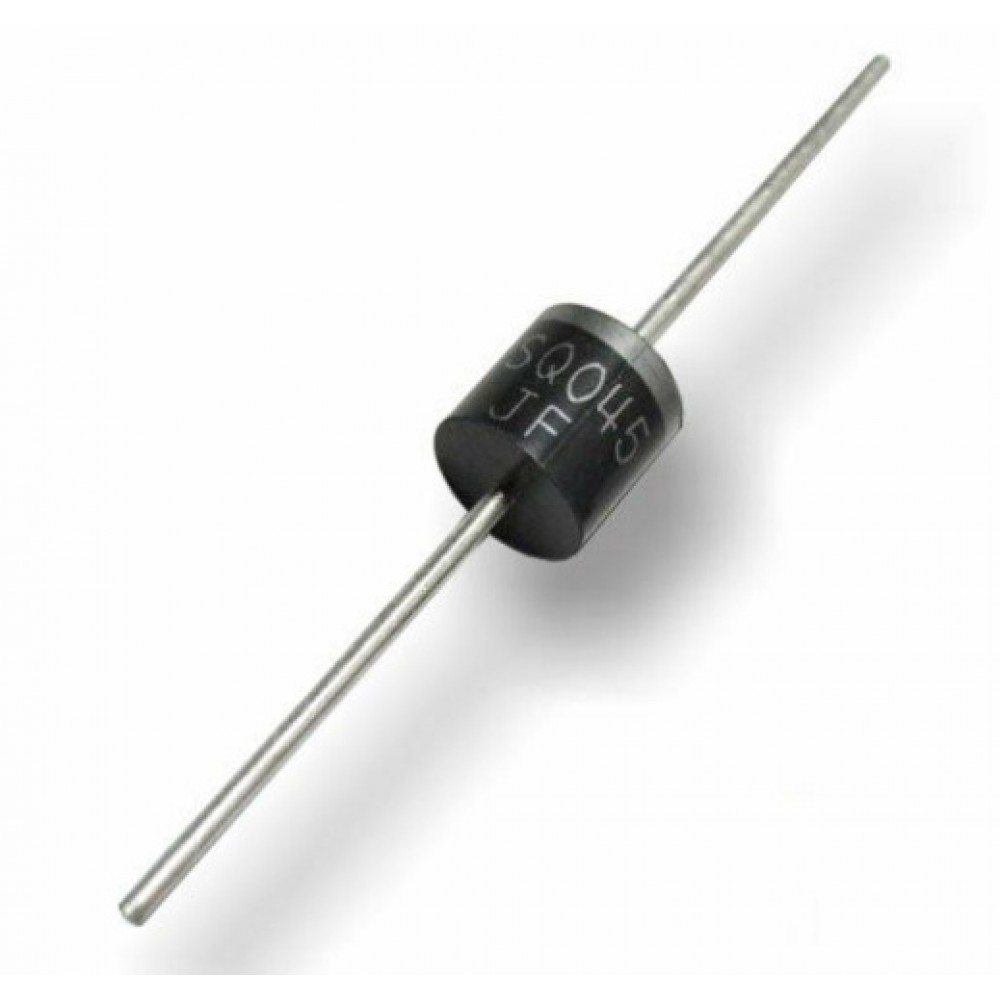

30SQ045 || Діод шотткі R-6

Діод шотткі 30SQ045 (30A, 45V)
Документація 20sq045 pdf

Опис

   Діод Шотткі 30SQ045 - високоякісний випрямний діод, призначений для застосування в схемах з низькою напругою і високою частотою. Завдяки своїм характеристикам, цей діод широко використовується в DC-DC перетворювачах, адаптерах живлення, високочастотних випрямлячах та інших схемах. Відрізняється низьким падінням напруги, високою швидкістю перемикання та мінімальними тепловими втратами. Корпус R-6 забезпечує зручність монтажу та ефективне розсіювання тепла.

Основні характеристики

• Тип: Діод Шотткі
• Максимальна зворотна напруга (VR): 45 В
• Середній прямий струм (IF): 30 А
• Максимальний струм одноразового імпульсу (IFSM): 350 А (8,3 мс, напівсинусоїда)
• Максимальне падіння напруги (VFM): 0,6 В при 30 А
• Зворотний струм (IR):
  • 0,5 мА при 25°C
  • 50 мА при 100°C
• Ємність переходу (CT): 2270 пФ при 5 В і 25°C
• Температурний діапазон роботи (TJ): від -55°C до +200°C

Специфікації

Інструкція

1. Перевірте полярність діода перед підключенням.
2. Встановіть діод у схему відповідно до специфікацій.
3. Забезпечте ефективне охолодження у разі роботи з високими струмами.
4. Переконайтеся, що робоча напруга і струм не перевищують максимальних значень.
