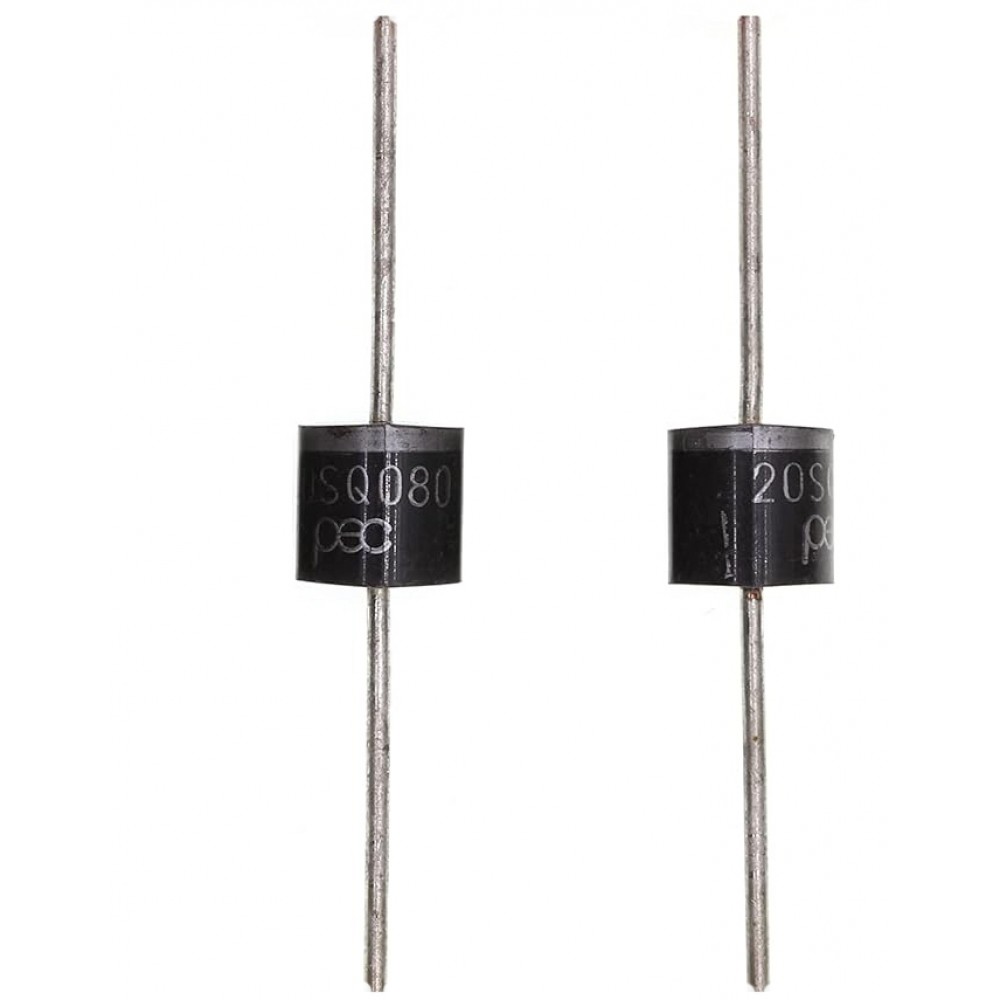

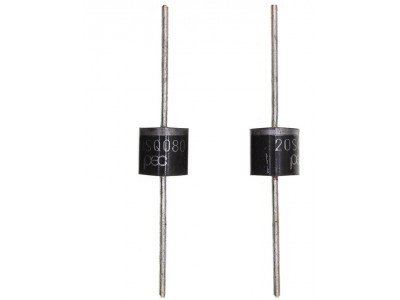

20SQ080 || Діод шотткі R-6

Діод шотткі 20SQ080 (20A, 80V)
Документація 20sq080 pdf

Опис

   Діод Шотткі 20SQ080 -  потужний випрямний діод з низьким падінням напруги та високою надійністю, призначений для використання в схемах з високою частотою і великими струмами. Цей діод відмінно підходить для DC-DC перетворювачів, випрямних блоків живлення, адаптерів та інших пристроїв. Його дифузійний перехід забезпечує високі струмові характеристики та стабільну роботу в складних умовах.

Основні характеристики

• Тип: Діод Шотткі
• Максимальна зворотна напруга (VRRM): 80 В
• Середній прямий струм (IF): 20 А
• Максимальний струм одноразового імпульсу (IFSM): 275 А (8,3 мс, напівсинусоїда)
• Максимальне падіння напруги (VF): 0,70 В при 20 А
• Зворотний струм (IR):
  • 0,5 мА при 25°C
  • 3,0 мА при 100°C
• Ємність переходу (CJ): 275 пФ
• Температурний діапазон роботи (TJ): від -55°C до +200°C
• Матеріал корпусу: R-6 (P-600)

Специфікації

Інструкція

1. Переконайтеся, що діод підходить за напругою і струмом для вашої схеми.
2. Монтуйте діод із дотриманням полярності (катод позначений смугою).
3. Забезпечте належне охолодження у разі роботи з великими струмами.
4. Використовуйте відповідні умови для зберігання, щоб уникнути пошкоджень.
