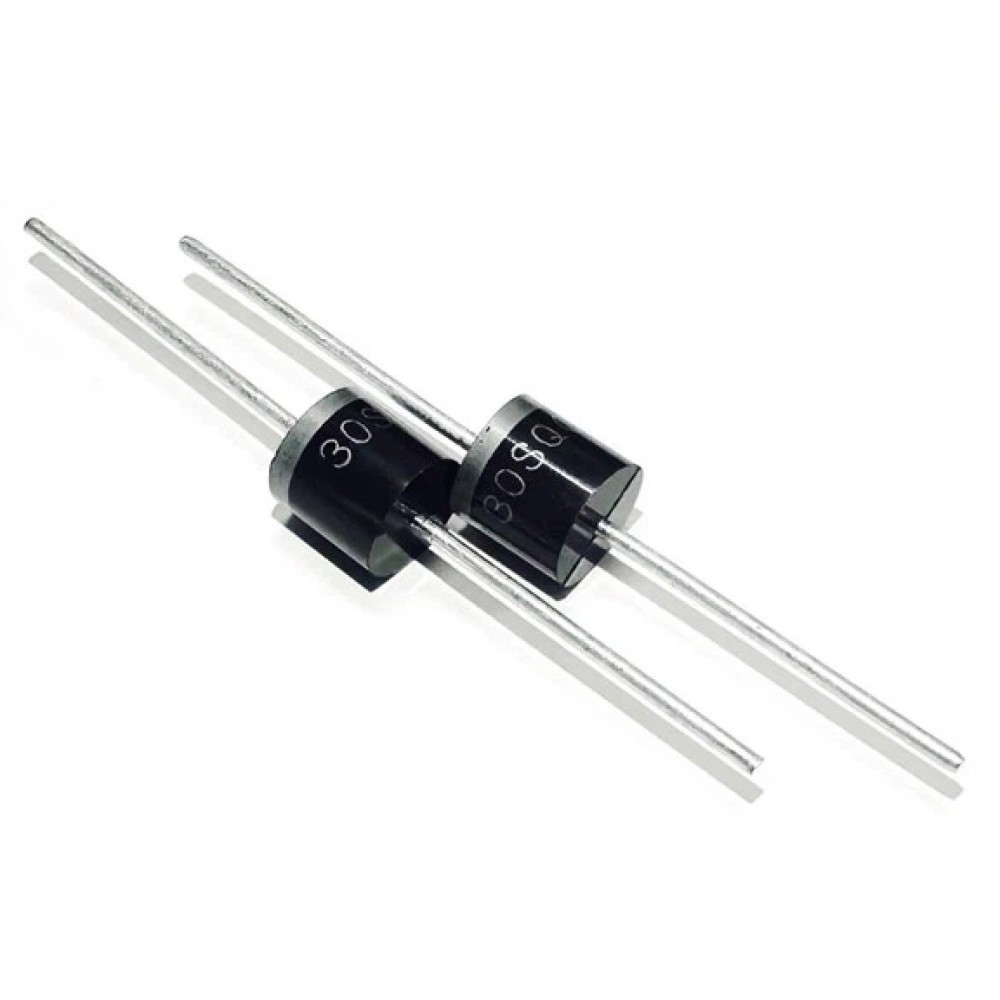

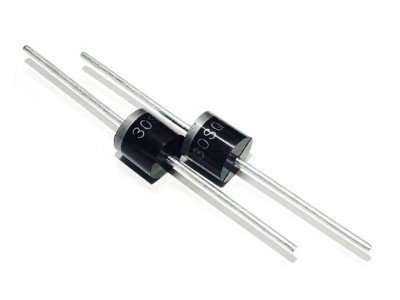

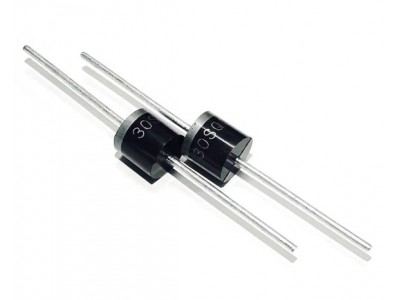

30SQ080 || Діод шотткі R-6

Діод шотткі 30SQ080 (30A, 80V)
Документація 30sq080 pdf

1. Повний опис

Діод Шотткі 30SQ080 — це потужний випрямний діод з низьким падінням напруги та високою швидкістю перемикання, розроблений для використання у схемах з великим струмом і низькою напругою. Його ключовими характеристиками є висока надійність, низький рівень теплових втрат і стабільна робота в широкому діапазоні температур. Завдяки дифузійному переходу, цей діод підходить для DC-DC перетворювачів, випрямних блоків живлення та інших високочастотних пристроїв.

2. Основні характеристики

• Тип: Діод Шотткі
• Максимальна зворотна напруга (VRRM): 80 В
• Середній прямий струм (IF): 30 А
• Максимальний струм одноразового імпульсу (IFSM): 350 А (8,3 мс, напівсинусоїда)
• Максимальне падіння напруги (VF): 0,70 В при 30 А
• Зворотний струм (IR):
  • 0,5 мА при 25°C
  • 3,0 мА при 100°C
• Ємність переходу (CJ): 275 пФ
• Температурний діапазон роботи (TJ): від -55°C до +200°C
• Матеріал корпусу: R-6 (P-600)

Специфікації

Інструкція

1. Визначте полярність перед підключенням до схеми (катод позначений смугою).
2. Переконайтеся, що робоча напруга та струм не перевищують максимальні значення.
3. Встановіть діод у схему з дотриманням полярності.
4. Забезпечте належне охолодження у разі використання з високими струмами.
