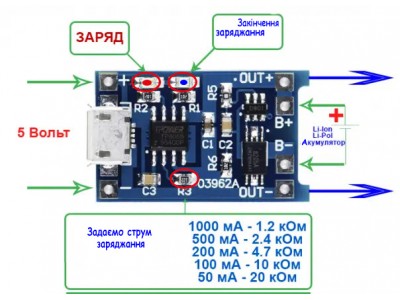

Зарядний пристрій TP4056 1A microUSB з Захистом

  Модуль TP4056 призначений для зарядки літій-іонних та літій-полімерних акумуляторів від джерела живлення з напругою 5 В через USB порт. Вбудований захист від перезарядки та короткого замикання забезпечує безпеку під час зарядки.

Технічна інформація

• Тип мікросхеми: TP4056
• Вхідна напруга: 5 В
• Максимальний струм зарядки: 1000 мА

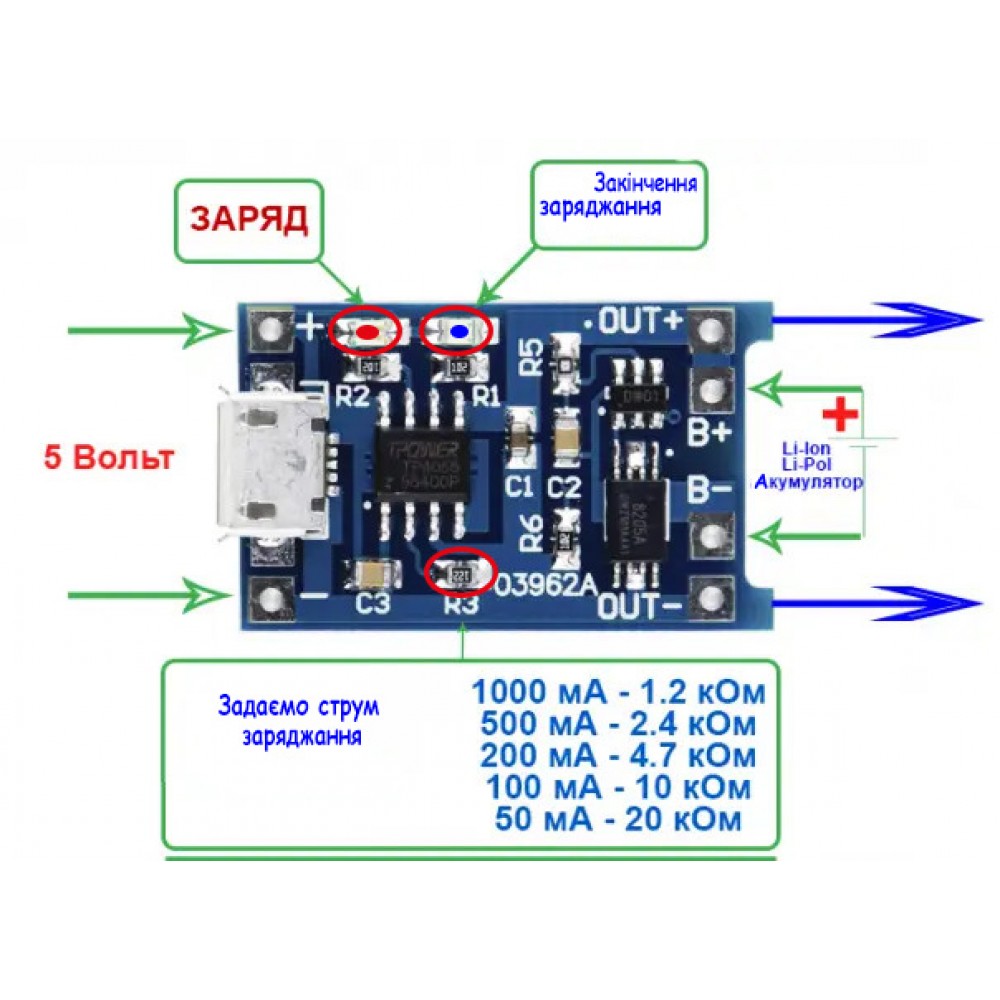

• Налаштування струму зарядки:
  • 1000 мА - 1.2 кОм
  • 500 мА - 2.4 кОм
  • 200 мА - 4.7 кОм
  • 100 мА - 10 кОм
  • 50 мА - 20 кОм

• Порти: micro USB
• Індикація: Два світлодіоди (червоний - зарядка, синій - завершення зарядки)
• Захист: Вбудований захист від перезарядки, короткого замикання та перевищення струму.

Призначення

Модуль TP4056 використовується для зарядки літій-іонних та літій-полімерних акумуляторів від USB портів комп'ютерів, зарядних пристроїв та інших джерел живлення з напругою 5 В.

1. TP4056
2. Зарядний модуль
3. Літій-іонний акумулятор
4. Літій-полімерний акумулятор
5. USB зарядка
6. 5 В зарядний модуль
7. Захист від перезарядки
8. Захист від короткого замикання
9. Налаштування струму зарядки
10. Червоний світлодіод
11. Синій світлодіод
12. Перемінний струм зарядки
13. Захист від перевищення струму
14. Мікро USB порт
15. Плата зарядки
16. Зарядка від USB
17. Інтелектуальний зарядний модуль
18. Енергозберігаючий зарядний модуль
19. Плата з індикатором
20. Мікроконтролер зарядки

зарядний модуль TP4056, USB зарядка літій-іонних акумуляторів, налаштування струму зарядки, захист від перезарядки, зарядний модуль з індикатором, 5 В зарядний модуль, зарядка від USB порту

• Мікросхема: ТР4056, 8205А, DW-01Р
• Спосіб заряду: лінійний
• Підтримує: Li-Iоn, Li-Роl
• Точність визначення рівня заряду: 1.5%
•  Гніздо на зарядку micro USВ
• Напруга повного заряду акумулятора: 4,2 В
• Поріг захисту від перезаряду: 4.19 - 4.21 В
• Поріг захисту від перерозряду: 2.39 - 2.45 В
• Поріг захисту по струму розряду: 3А
• Індикатор заряду: Червоний
• Індикатор закінчення заряду: Синій
• Робоча температура: -10°C - +85°C
