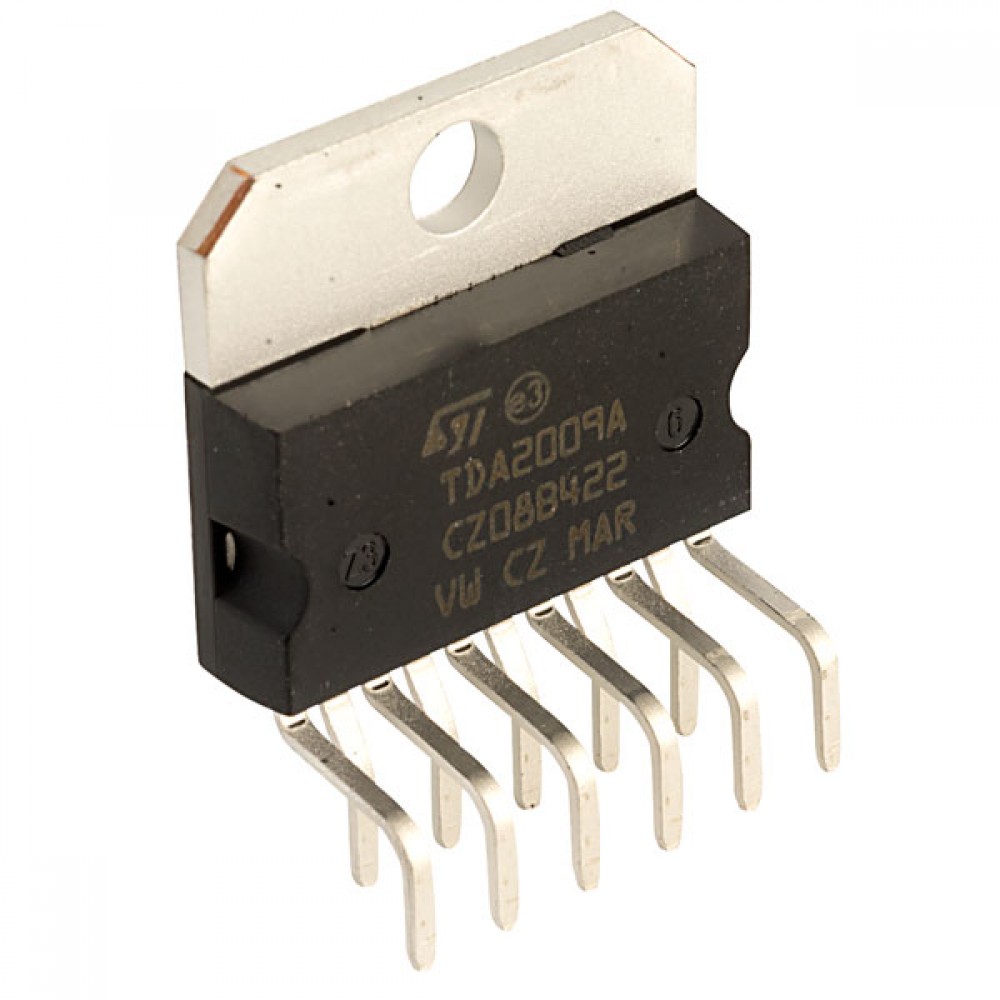

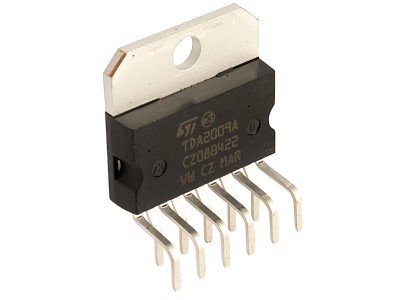

TDA2009 – 10W Stereo Amplifier
Опис:
TDA2009 - стерео підсилювач потужності класу AB, який забезпечує високу якість звуку для аудіосистем. Він містить два ідентичні підсилювачі, здатні видавати до 10 Вт на канал, що робить його ідеальним для застосувань у побутовій електроніці з мінімальними вимогами до зовнішніх компонентів.
Основні характеристики:
- Тип підсилювача: Клас AB, стерео
- Напруга живлення: 8V ~ 28V
- Вихідна потужність:
- 10 Вт на канал (при 4 Ω)
- 7 Вт на канал (при 8 Ω)
- Максимальний вихідний струм: 3.5 А
- Захист: коротке замикання, термозахист
- Низький рівень шуму: Вхідний шум < 8 µV
Технічні характеристики:
| Параметр | Значення |
|---|---|
| Напруга живлення (мін./макс.) | 8V / 28V |
| Вихідна потужність (при 4Ω) | 10 Вт |
| Вихідна потужність (при 8Ω) | 7 Вт |
| Тотальні спотворення (THD) | 0.1% (при 0.1~2.5W) |
| Споживаний струм (постійний) | 60-120 мА |
| Частотний діапазон (-3 dB) | 20 Гц ~ 80 кГц |
| Коефіцієнт підсилення | 36 dB |
| Споживання в режимі Standby | 15 мкА |
| Температурний захист | 145°C |
Захист і діагностика:
- Захист від короткого замикання на виходах
- Захист від перегріву (термозахист)
- Виявлення перенапруги
- Низький рівень вхідного шуму для чистого звуку
Інструкція:
- Підключіть підсилювач до джерела живлення та динаміків.
- Використовуйте вхідний сигнал для активації роботи підсилювача.
- У разі необхідності активуйте функцію Standby або використовуйте мікросхему для контролю рівня звуку.
стерео підсилювач, підсилювач потужності TDA2009, підсилювач класу AB, 10W підсилювач, аудіо підсилювач для Hi-Fi, UTC TDA2009, захист від короткого замикання.
підсилювач для стерео, 10W підсилювач, потужний підсилювач класу AB, підсилювач TDA2009, аудіо підсилювач для побутових систем, підсилювач з термозахистом, TDA2009 характеристики.
Документація tda2009 pdf
| Електронні компоненти | |
| Корпус | HZIP-11A |
| Аналоги | |
| Тип | Підсилювач низької частоти |
| Потужність, Вт | 2 X 10 Вт |
| Напруга, В | 28.0 Вольт |
