TOP258YN || Шім-контролер TO220-6

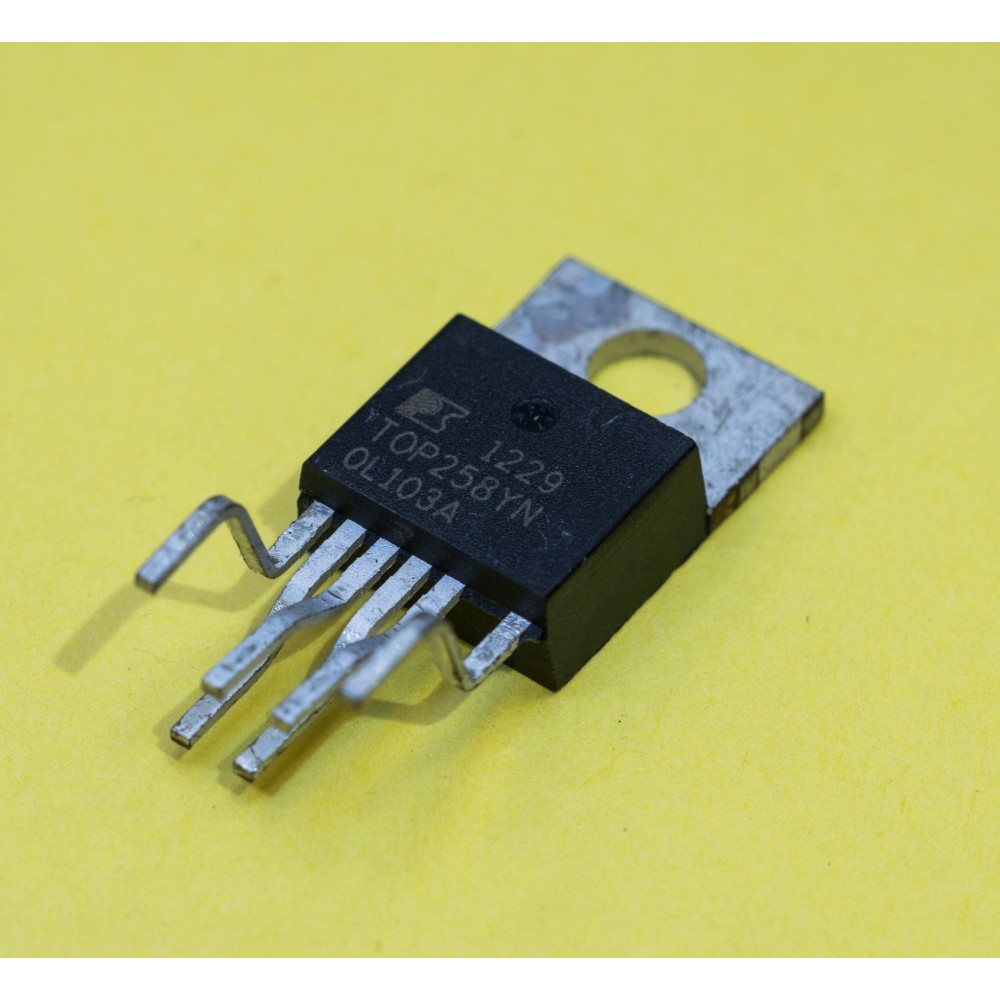

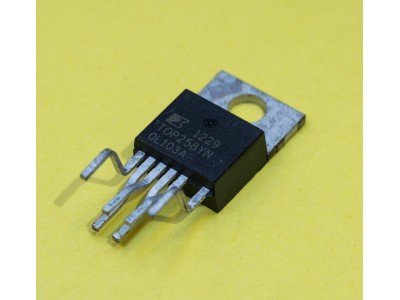

Мікросхема TOP258YN (TO-220)

Опис:

  TOP258YN – це високовольтний імпульсний перетворювач зі сімейства TOPSwitch-HX від Power Integrations. Він призначений для енергоефективних джерел живлення з великим діапазоном потужностей. Завдяки вбудованому 700 В MOSFET, інтегрованій захисній схемі та підтримці функцій плавного пуску, цей перетворювач забезпечує надійну роботу навіть в умовах високих навантажень.

Технічна інформація:

• Номінальна вхідна напруга: 85-265 В змінного струму
• Потужність при 230 В змінного струму:
  • Адаптер: до 48 Вт
  • Відкрита конструкція: до 77 Вт
• Потужність при 85-265 В змінного струму:
  • Адаптер: до 35 Вт
  • Відкрита конструкція: до 50 Вт
• Частота перемикання: 132 кГц (або 66 кГц, при підключенні до відповідних контактів)
• Номінал MOSFET: 700 В
• Режим енергозбереження: споживання енергії менше 200 мВт при 230 В змінного струму
• Функції захисту:
  • Захист від перевантаження (OCP)
  • Захист від короткого замикання (SCP)
  • Захист від перенапруги (OVP)

Призначення:

  TOP258YN використовується для створення енергоефективних джерел живлення в адаптерах для ноутбуків, блоках живлення для телевізорів, принтерів, LCD-моніторів та інших пристроїв з високими вимогами до потужності.

Особливості:

1. Висока потужність: підтримка до 77 Вт при 230 В.
2. Енергоефективність: забезпечує низьке споживання енергії в режимі очікування завдяки технології EcoSmart™.
3. Захист від перевантажень: включає багаторівневу захист від перенапруги, короткого замикання та перегріву.
4. Компактність: компоненти в корпусі TO-220-7C дозволяють зменшити розмір кінцевого пристрою.
5. Гнучкість у проектуванні: можливість вибору частоти перемикання (66 або 132 кГц) для оптимізації під конкретні вимоги.

  TOP258YN, імпульсний перетворювач, Power Integrations, високовольтний MOSFET, TOPSwitch-HX, адаптер для ноутбука, блок живлення, енергоефективність, OVP, SCP, OCP.

  TOP258YN, високовольтний імпульсний перетворювач, енергоефективний адаптер, блок живлення для телевізора, захист від перевантаження, короткого замикання, перенапруги.

Документація top258yn pdf
