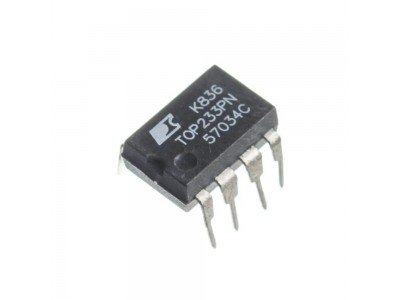

TOP233PN || Шім-контролер DIP-7

Мікросхема TOP233PN || DIP-7


Опис:

TOP233PN — це частина сімейства мікросхем TOPSwitch-FX, що використовуються в імпульсних джерелах живлення для зниження вартості системи і підвищення гнучкості дизайну. Мікросхема інтегрує високовольтний силовий MOSFET, схему управління ШІМ та захисні функції, зменшуючи кількість зовнішніх компонентів. Вона має можливість зовнішнього налаштування ліміту струму та опції для покращення енергоефективності в режимах без навантаження.

Основні технічні параметри :

• Максимальна напруга на виводі DRAIN: -0.3 до 700 В
• Максимальний піковий струм через вивід DRAIN: 1.6 А
• Частота перемикання: 132 кГц (опція зниження до 66 кГц)
• Максимальний коефіцієнт заповнення (DCMAX): 78.5%
• Температурний діапазон експлуатації: -40°C до 150°C

Теплові характеристики:

• Тепловий опір:
  • θJA (з природною конвекцією): 70°C/Вт
  • θJC: 20°C/Вт

Захисні функції:

• Термозахист: Спрацьовує при температурі понад 150°C з автоматичним відновленням після охолодження.
• Захист від перенапруги: Працює при перенапрузі на лінії понад 450 В.
• М'який старт: 10 мс для уникнення різкого навантаження на систему при запуску.

Документація top233pn pdf
