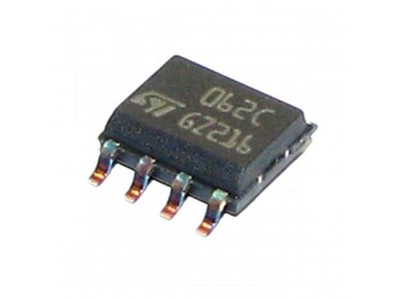

Мікросхема TL062C - JFET операційний підсилювач подвійний, корпус SOP-8
Опис
TL062C - малопотужний подвійний JFET операційний підсилювач з високим вхідним опором і низькими струмами зміщення. Він забезпечує низьке енергоспоживання (близько 200 мкА), широкий діапазон вхідних напруг і можливість роботи при живленні до ±18 В. Завдяки внутрішній компенсації частоти та захисту від короткого замикання мікросхема широко використовується у прецизійних підсилювачах, генераторах та вимірювальній апаратурі.
Основні характеристики
- Тип: JFET подвійний операційний підсилювач
- Корпус: SOP-8 (SO-8)
- Живлення: ±3 В до ±18 В (6-36 В)
- Споживаний струм: 200-250 мкА
- Швидкість наростання (slew rate): 3.5 В/мкс
- Вхідний опір: 10¹² Ом
- Діапазон вхідних напруг: ±11.5 В (при VCC ±15 В)
- Напруга зміщення на вході: до 15 мВ
- Вихідна напруга: до ±13.5 В (при навантаженні 10 кОм)
- Смуга пропускання (GBW): 1 МГц
- Захист виходу від короткого замикання
- Робоча температура: 0…+70°C (версія C)
Специфікація
| Параметр | Значення |
|---|---|
| Тип виробу | Подвійний JFET операційний підсилювач |
| Модель | TL062C |
| Корпус | SOP-8 |
| Напруга живлення | ±3 В до ±18 В (6-36 В) |
| Споживаний струм | 200-250 мкА |
| Вхідний опір | 10¹² Ом |
| Вхідна напруга | ±15 В (макс.) |
| Напруга зміщення на вході | до 15 мВ |
| Вихідна напруга | до ±13.5 В (при навантаженні 10 кОм) |
| Швидкість наростання | 3.5 В/мкс |
| Смуга пропускання (GBW) | 1 МГц |
| Робоча температура | 0…+70°C |
Інструкція
- Підключіть живлення до виводів VCC+ (8) і VCC- (4)
- Використовуйте виводи 1-3 для першого підсилювача, 5-7 для другого
- Для підсилення сигналу підключіть резистивний зворотний зв'язок між виходом і інверсним входом
- Використовуйте у фільтрах, генераторах, підсилювачах сигналів низької частоти
TL062C, мікросхема TL062C, TL062 SOP-8, JFET операційний підсилювач, подвійний операційний підсилювач, малопотужний ОУ TL062, TL062C купити, TL062 операційний підсилювач, SO-8 TL062, JFET ОУ подвійний, TL062 низьке споживання, TL062C для генераторів, TL062 мікросхема підсилювач, операційний підсилювач 1 МГц, TL062C IC, TL062 для вимірювальних схем, мікросхема TL062 SOP8, TL062 подвійний ОУ JFET, TL062 підсилювач низької потужності, TL062C стабільний ОУ
TL062C купити, TL062C ціна, TL062 SOP-8 операційний підсилювач, JFET ОУ TL062C Україна, подвійний операційний підсилювач TL062, мікросхема TL062C інтернет-магазин, TL062C SO-8 купити, TL062 мікросхема підсилювач сигналу, TL062C для генераторів, TL062 підсилювач для вимірювальної техніки, TL062C стабільний операційний підсилювач, TL062C малопотужний ОУ, TL062C низьке споживання енергії, TL062C JFET IC, TL062 операційний підсилювач купити Україна
Документація tl062 pdf
| Електронні компоненти | |
| Корпус | SOP-8 |
| Аналоги | |
| Тип | Операційний підсилювач |
| Потужність, Вт | 0.68 Вт |
| Напруга живлення, В max | 18.0 Вольт |
