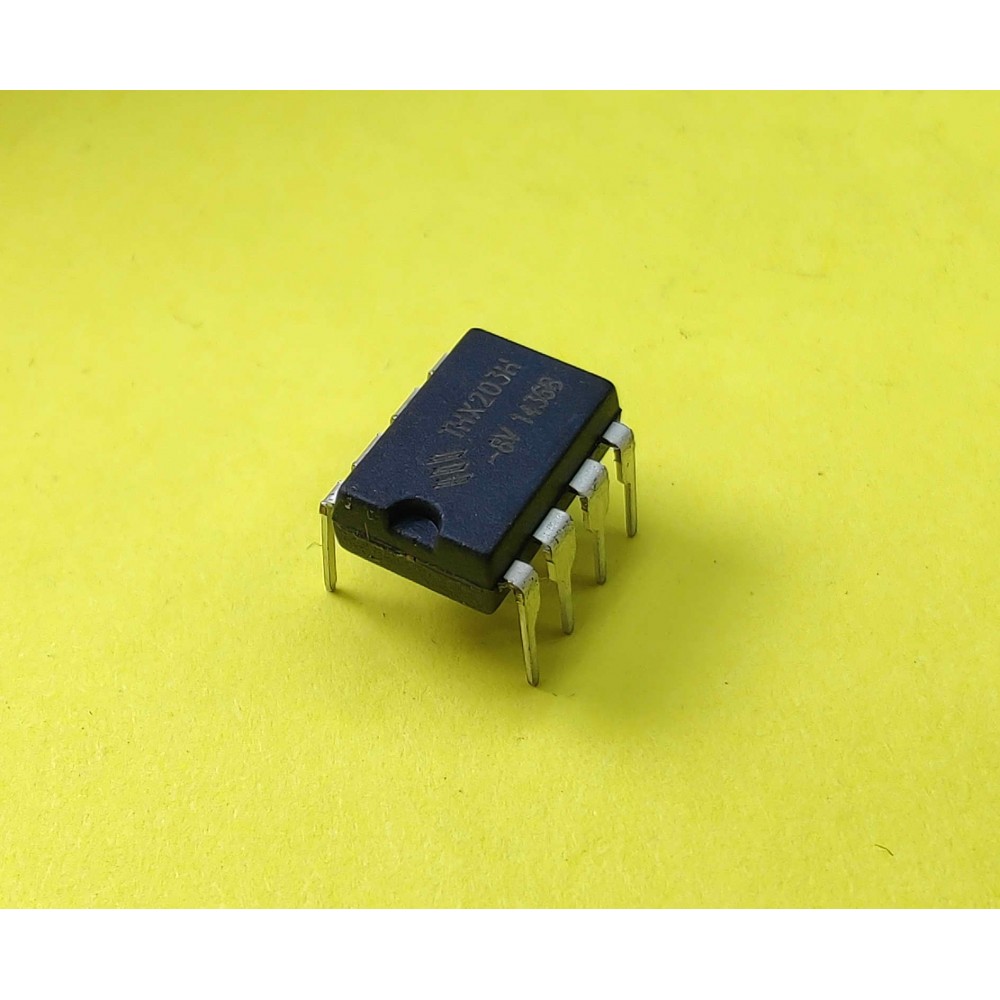

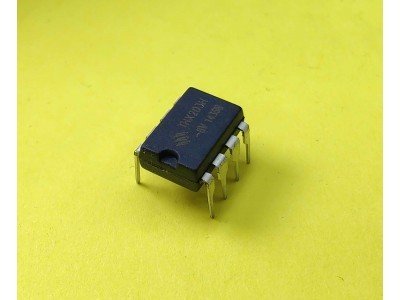

THX203H || Шім-контролер DIP-8

   THX203H - високоефективний контролер струмового режиму для імпульсних джерел живлення (AC/DC перетворювачів). Пристрій забезпечує оптимальну продуктивність і низьке енергоспоживання в режимі очікування. Він працює в широкому діапазоні вхідної напруги (85–265 В) та підтримує вихідну потужність до 12 Вт (18 Вт пікової потужності).

Контролер ідеально підходить для використання в адаптерах, зарядних пристроях, відкритих джерелах живлення (наприклад, для DVD-програвачів, DVB-пристроїв) та інших споживчих пристроях.

Основні характеристики

• Інтегрований 700 В високовольтний транзистор.

• Підтримка роботи з мінімальною кількістю зовнішніх компонентів.

• Висока ефективність: споживання в режимі очікування <0.3 Вт.

• Широкий діапазон вхідної напруги: 85–265 В AC.

• Вихідна потужність: до 12 Вт (безперервна), до 18 Вт (пікова).

• Знижена робоча частота при низькому навантаженні.

• Вбудовані захисти: від перевантаження, перенапруги, короткого замикання, перегріву.

• Підтримка частот до 65 кГц.

• Вбудована функція компенсації температури.

Специфікації

Інструкція

1. Підключіть живлення: Використовуйте вхідну напругу в межах 85–265 В AC.

2. Підключіть зовнішні компоненти: З’єднайте конденсатори, трансформатор і резистори відповідно до типової схеми.

3. Налаштування частоти: Використовуйте зовнішній конденсатор для встановлення бажаної частоти (наприклад, 61 кГц для конденсатора 680 пФ).

4. Перевірка захистів: Переконайтесь, що пристрій функціонує в межах робочих параметрів.

   THX203H PWM контролер, високовольтний контролер, імпульсне джерело живлення, THX203H AC/DC перетворювач, контролер з низьким споживанням, високоефективний AC/DC контролер, THX203H документація, захист від перевантаження THX203H.

   THX203H AC/DC контролер, високовольтний PWM контролер, енергоефективний джерело живлення, контролер струмового режиму, THX203H для адаптерів, високопродуктивний перетворювач.

Документація thx203h pdf
Аналоги :

• CRE6208
• RM6203
• 723A
• SW2604
• PD223
