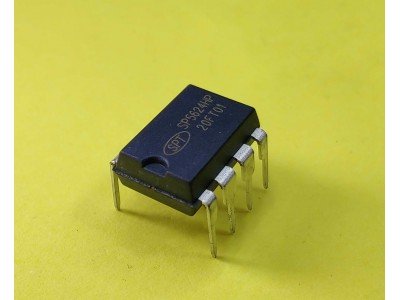

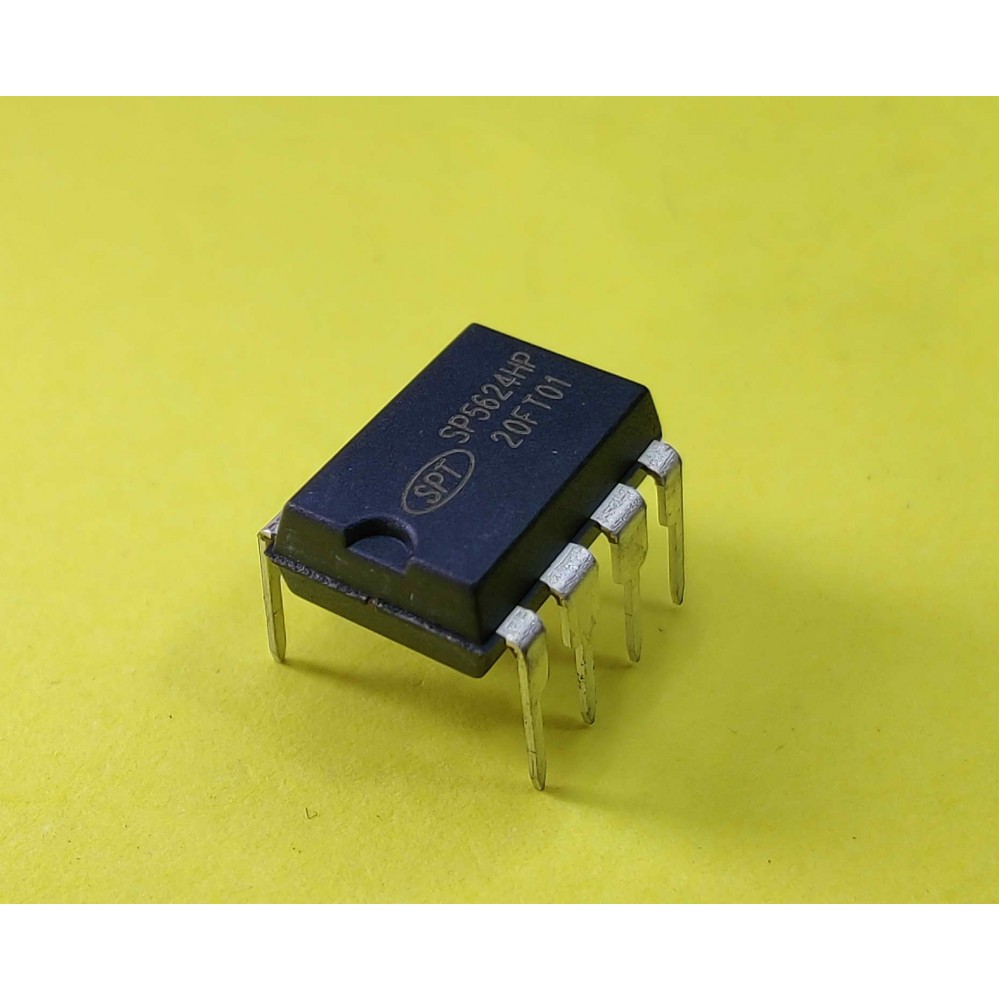

SP5624P || ШІМ-контролер DIP-8

SP5624P - високоефективний ШІМ-контролер струмового режиму з вбудованим високовольтним MOSFET, розроблений для застосувань у джерелах живлення потужністю до 21 Вт. Мікросхема забезпечує стабільну роботу завдяки функціям частотної та імпульсної модуляції, а також режиму Burst Mode для зниження енергоспоживання при низьких навантаженнях. Вбудовані захисти гарантують надійність і стабільність у роботі.

Основні характеристики

• Тип управління: струмовий режим (PWM).
• Частота роботи: 50 кГц ±5%.
• Вбудований MOSFET: допустима напруга до 650 В.
• Максимальна потужність:
  • 85–265 VAC: до 21 Вт (при температурі до 50°C).
• Енергоспоживання:
  • Струм запуску: ≤20 мкА.
  • Робочий струм: до 1.6 мА.
• Режими роботи:
  • Burst Mode для зниження енергоспоживання.
  • Частотна модуляція для зменшення EMI.
• Функції захисту:
  • Захист від перевантаження (OLP).
  • Захист від перенапруги (OVP).
  • Захист від зниженої напруги (UVLO).
  • Цикл-за-циклом обмеження струму (OCP).
• Додаткові можливості:
  • Вбудована функція плавного запуску (Soft-Start).
  • Переднє обрізання імпульсів для уникнення шумів.
  • Вбудовані синхронізовані компенсації.

Специфікації

Інструкція

1. Підключення живлення: Подайте вхідну напругу на VDD (12–25 В).
2. Конфігурація схеми:
   • Налаштуйте піковий струм через резистор на контакті SENSE.
   • Використовуйте трансформатор із відповідними параметрами для стабільної роботи.
3. Захисти:
   • Використовуйте вбудовані захисти для запобігання пошкодженням при аномальних умовах.
4. Енергозбереження:
   • Використовуйте режим Burst Mode для мінімізації споживання енергії у режимі очікування.
