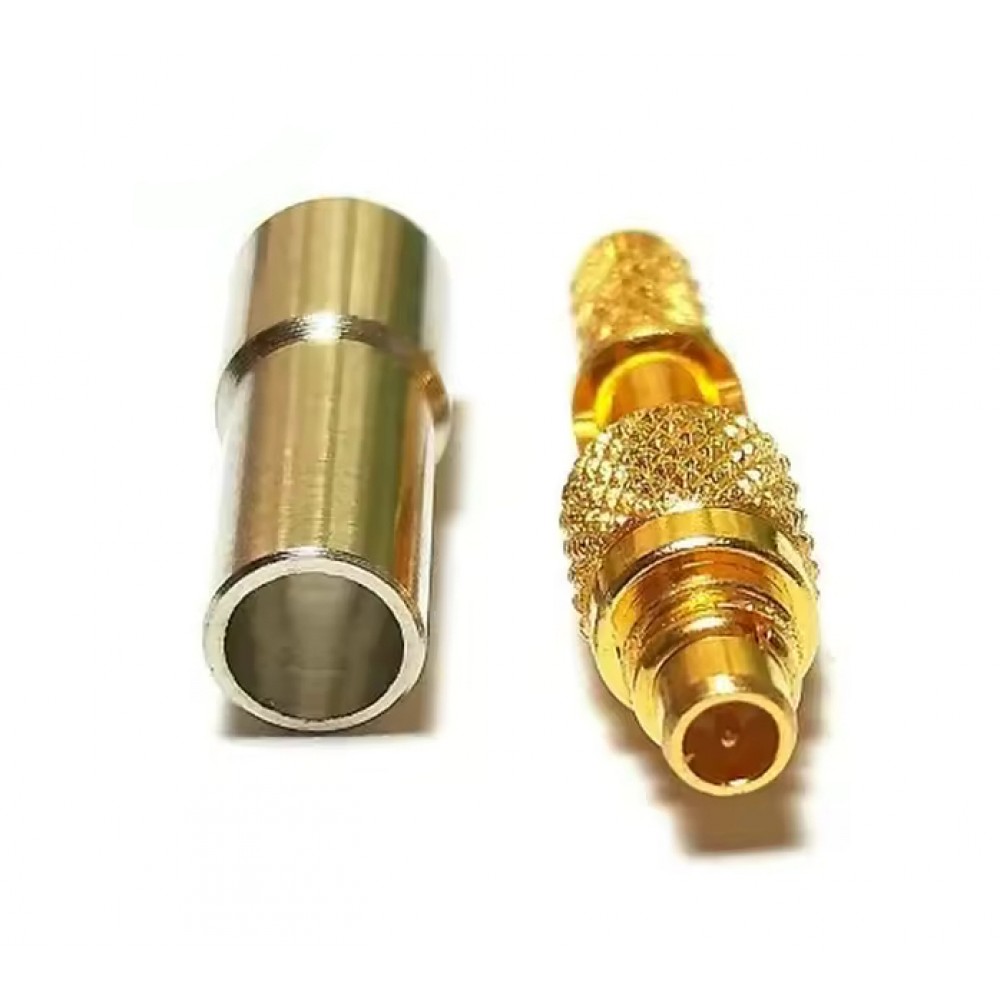

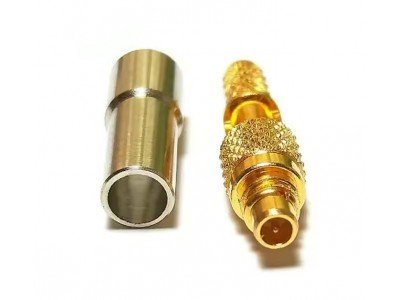

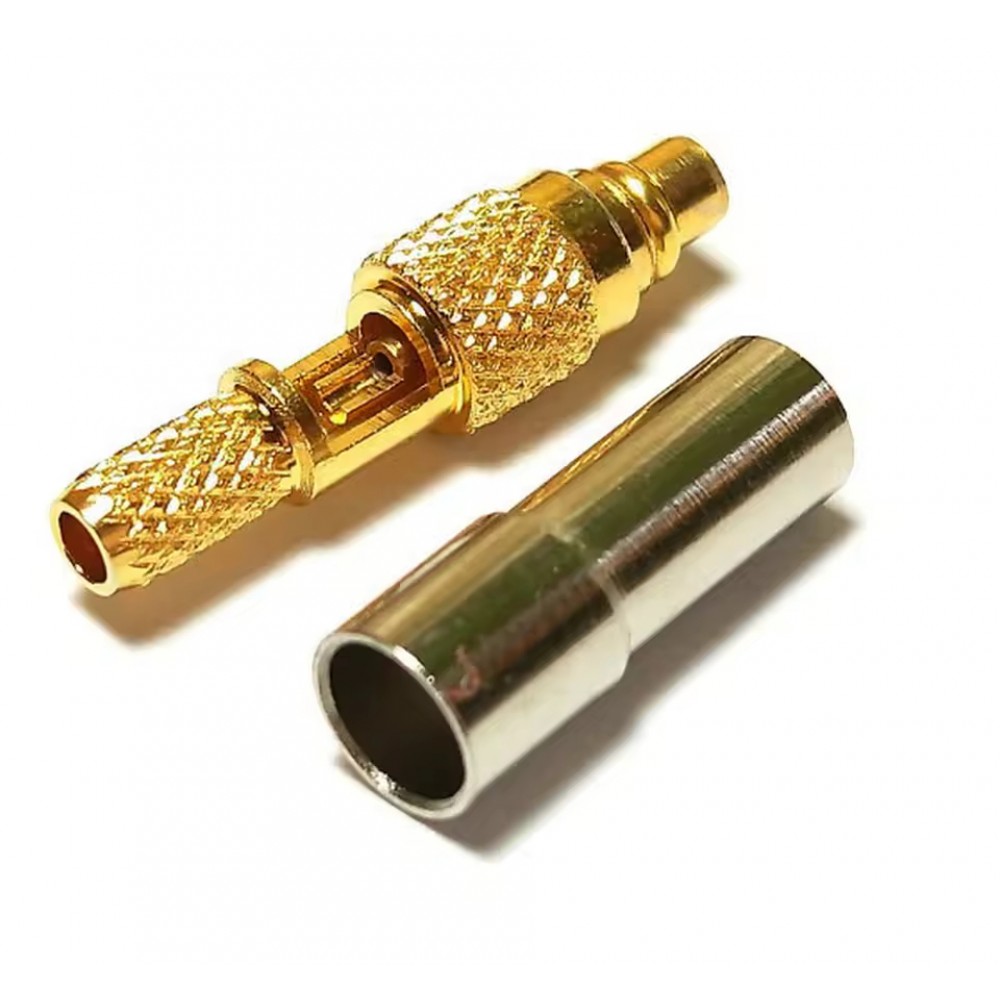

Штекер MMCX || RG-174 обтискний

   Штекер MMCX RG-174 (обтискний) – це високочастотний коаксіальний роз'єм, який використовується для підключення антен, модулів зв’язку та радіоелектронного обладнання. Завдяки компактному розміру та надійному механізму з’єднання, цей роз'єм широко застосовується у GPS, Wi-Fi, мобільних пристроях, SDR-приймачах та комунікаційних системах. Обтискна конструкція забезпечує просте та міцне кріплення до кабелю RG-174, що гарантує стабільність сигналу та довговічність підключення.
 Тип кабелю:  RG-174 RG316 RG-316D RG179 LMR100 LMR-100 SFF50-1 SFF50-1.5

Основні характеристики

• Тип роз'єму: MMCX (Male)

• Тип монтажу: Обтискний (crimp)

• Сумісний кабель: RG-174

• Матеріал корпусу: Латунь з позолотою

• Діапазон частот: до 6 ГГц

• Опір: 50 Ом

• Тип з'єднання: Байонетний (snap-on)

• Робоча температура: -65°C ~ +155°C

• Коефіцієнт стоячої хвилі напруги (VSWR): прямі роз'єми ≤ 1.3, кутові роз'єми ≤ 1.5

• Матеріал центрального контакту: латунь для штекера, берилієва бронза для гнізда

• Покриття центрального контакту: золочення

• Матеріал ізолятора: тефлон

• Стійкість до вібрації та корозії: відповідає стандартам MIL-STD-202

• Ресурс з'єднання: не менше 500 циклів підключення/відключення

Специфікації

Інструкція по монтажу

1. Обріжте ізоляцію кабелю RG-174 на необхідну довжину.

2. Одягніть металеву обтискну гільзу на кабель.

3. Зачистіть екран кабелю та підготуйте центральний провідник.

4. Вставте провідник у роз'єм та закріпіть його паяльним або обтискним способом.

5. Обтисніть гільзу спеціальним інструментом для надійної фіксації.

6. Переконайтеся, що підключення міцне, перш ніж використовувати.
