Штекер MMCX-90 || RG-174 90° обтискний

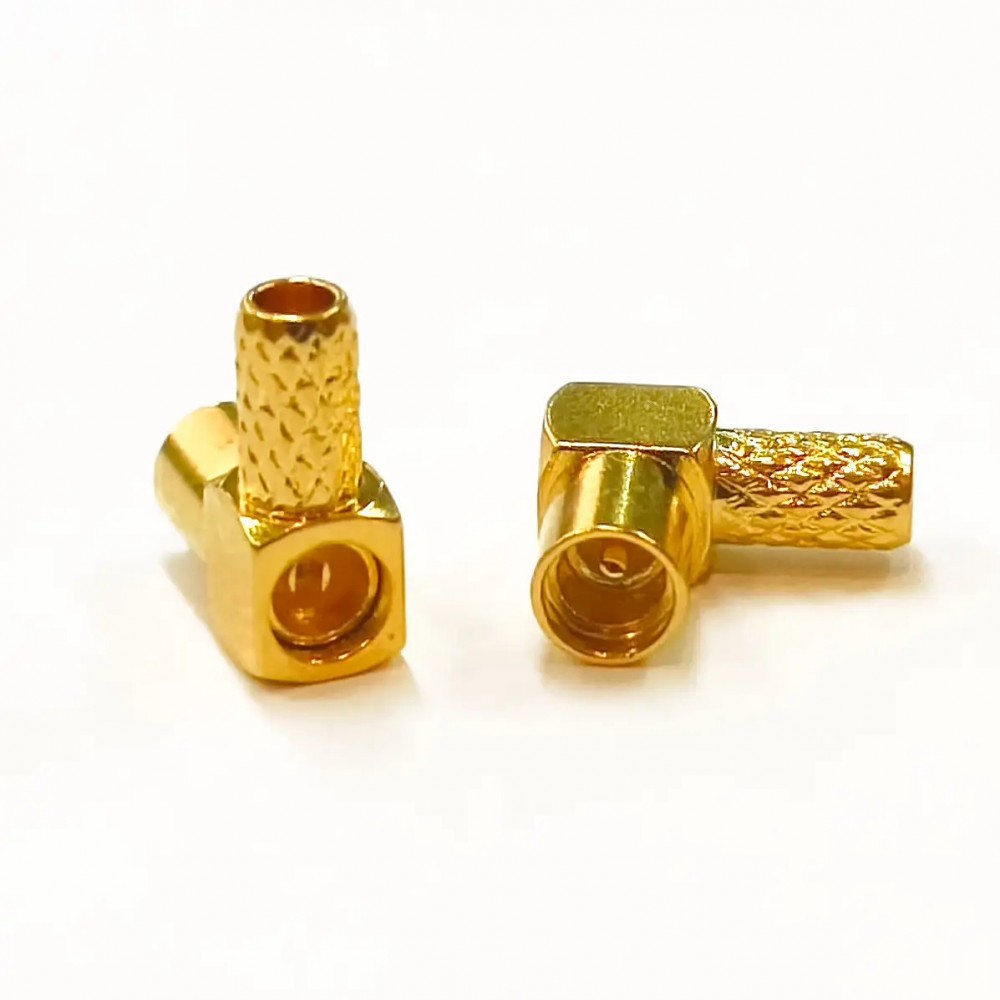

 Штекер MMCX-90 RG-174 (обтискний, 90°) – це високочастотний коаксіальний роз'єм з кутовою конструкцією, що дозволяє здійснювати з'єднання в обмеженому просторі. Він широко використовується в GPS, Wi-Fi, мобільних пристроях, SDR-приймачах, антенних системах і телекомунікаційному обладнанні. Завдяки механізму обтиску забезпечується надійна та стабільна передача сигналу через кабель RG-174.
Тип кабелю:  RG-174 RG316 RG-316D RG179 LMR100 LMR-100 SFF50-1 SFF50-1.5

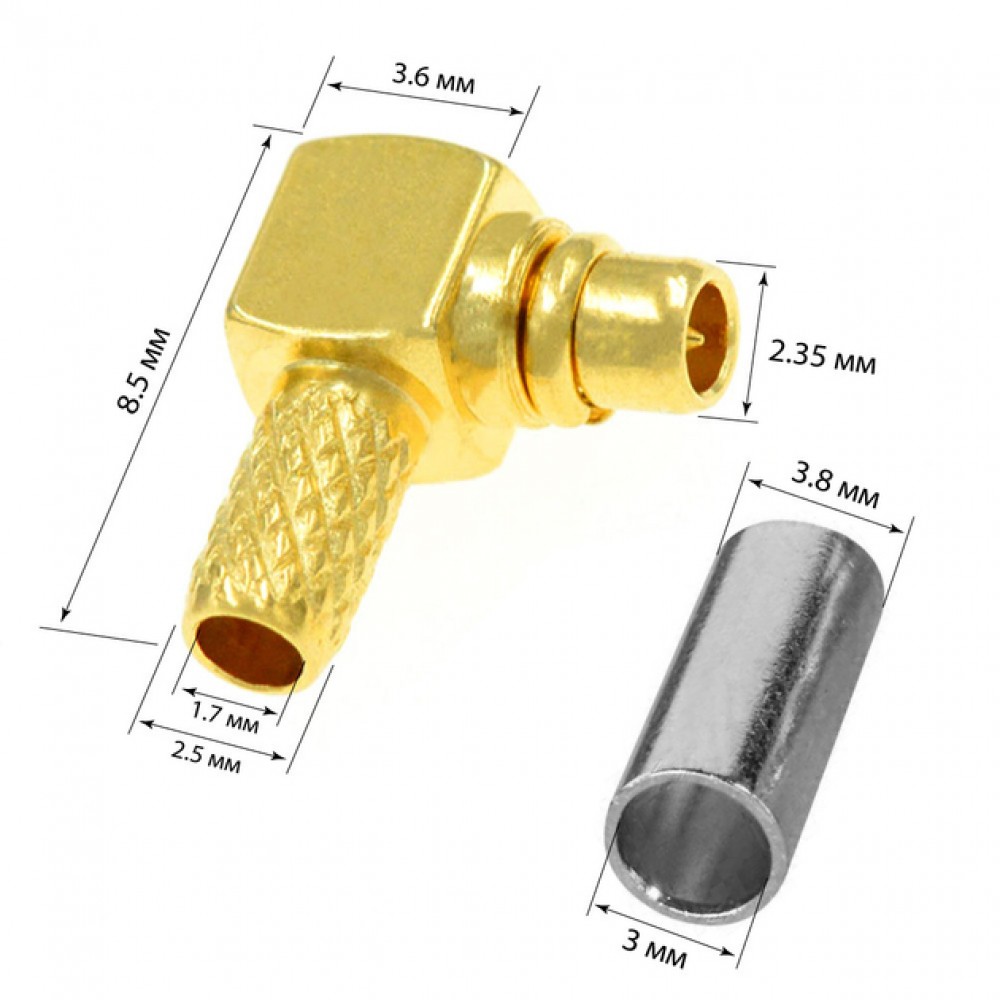

Основні характеристики

• Тип роз'єму: MMCX (Male)

• Кутова конструкція: 90° (L-форма)

• Тип монтажу: Обтискний (crimp)

• Сумісний кабель: RG-174

• Матеріал корпусу: Латунь з позолотою

• Діапазон частот: до 6 ГГц

• Опір: 50 Ом

• Тип з'єднання: Байонетний (snap-on)

• Робоча температура: -65°C ~ +155°C

• Коефіцієнт стоячої хвилі напруги (VSWR): ≤ 1.5

• Матеріал центрального контакту: Берилієва бронза, покрита золотом

• Матеріал ізолятора: Тефлон

• Стійкість до вібрації та корозії: Відповідає стандартам MIL-STD-202

• Ресурс з'єднання: не менше 500 циклів підключення/відключення

Специфікації

Інструкція по монтажу

1. Обріжте ізоляцію кабелю RG-174 на необхідну довжину.

2. Одягніть металеву обтискну гільзу на кабель.

3. Зачистіть екран кабелю та підготуйте центральний провідник.

4. Вставте провідник у роз'єм та закріпіть його паяльним або обтискним способом.

5. Обтисніть гільзу спеціальним інструментом для надійної фіксації.

6. Переконайтеся, що підключення міцне, перш ніж використовувати.
