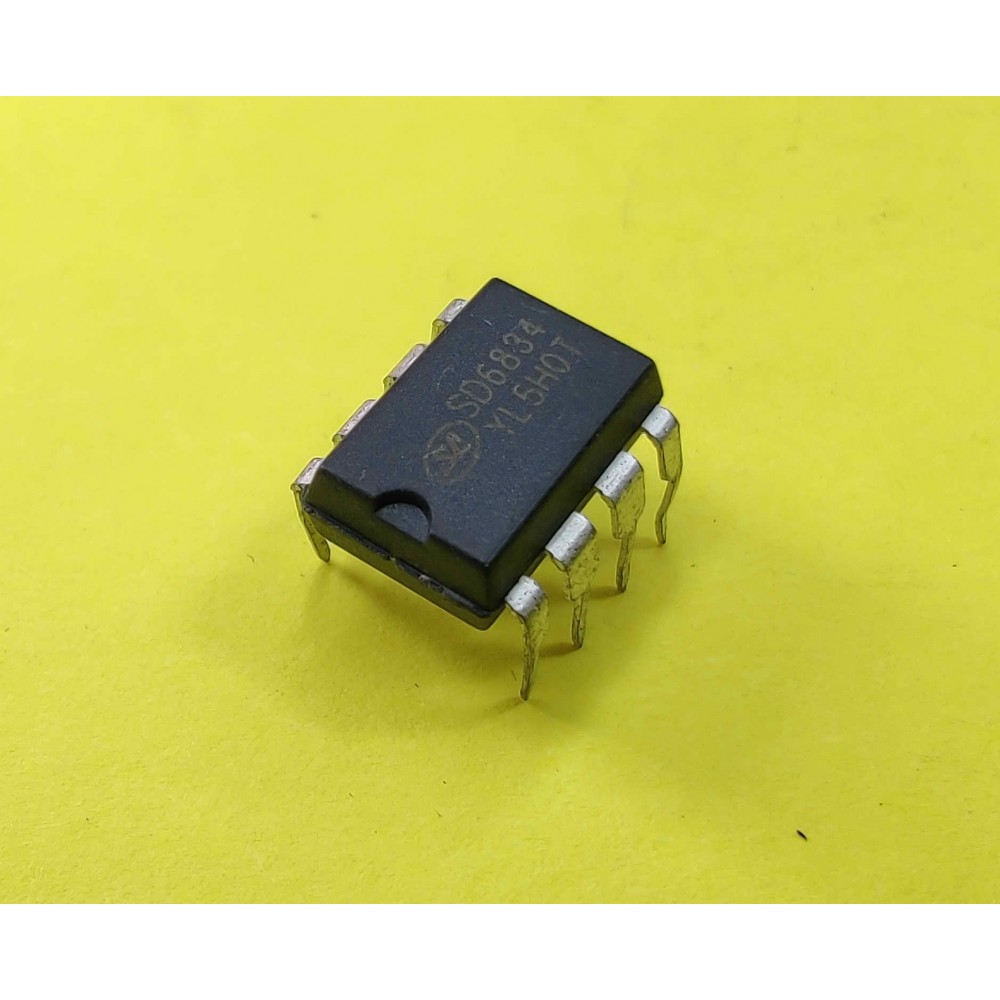

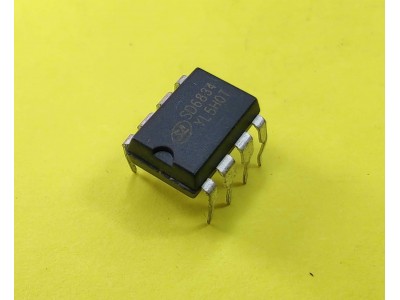

SD6834 || PWM - контролер DIP-8

  SD6834 - високопродуктивний ШІМ-контролер струмового режиму з вбудованим високовольтним MOSFET, розроблений для оффлайн джерел живлення (SMPS). Завдяки режиму Burst Mode для зменшення енергоспоживання та частотній модуляції для зниження EMI, мікросхема забезпечує високу ефективність і стабільність. Інтегровані захисти роблять SD6834 надійним рішенням для адаптерів живлення, зарядних пристроїв і джерел живлення середньої потужності.

Основні характеристики

• Тип управління: струмовий режим (PWM+PFM).
• Частота роботи: 25–67 кГц з частотною модуляцією для зниження EMI.
• Вбудований MOSFET: допустима напруга до 650 В.
• Максимальна потужність:
  • 190–265 VAC: до 14 Вт.
  • 85–265 VAC: до 12 Вт.
• Енергоспоживання:
  • Струм запуску: ≤3 мкА.
  • Робочий струм: до 3.2 мА.
• Функції захисту:
  • Захист від перенапруги (OVP).
  • Захист від перевантаження (OLP).
  • Захист від зниженої напруги (UVLO).
  • Цикл-за-циклом обмеження струму (OCP).
  • Захист від перегріву (OTP).
• Режими роботи:
  • Burst Mode для енергозбереження при низьких навантаженнях.
  • Плавний запуск (Soft-Start).
• Корпус: DIP-8.

Специфікації

Інструкція

1. Підключення живлення: Подайте напругу живлення (8.3–15.5 В) на контакт VCC.
2. Налаштування струму: Використовуйте зовнішній резистор на піні CS для налаштування пікового струму.
3. Захисти: Забезпечте налаштування порогів захисту через зовнішні компоненти.
4. Енергозбереження: Використовуйте режим Burst Mode для зменшення енергоспоживання в режимі очікування.

SD6834, ШІМ-контролер, струмовий режим, 650 В MOSFET, 67 кГц, DIP-8, енергозбереження, Burst Mode.

SD6834, AC/DC перетворювач, ШІМ із вбудованим MOSFET, DIP-8, 67 кГц контролер.

Документація sd6834 pdf
