MT2492 || DC-DC перетворювач SOT23-6

Опис

  MT2492 - високоефективний синхронний понижуючий (step-down) перетворювач, здатний працювати з вхідною напругою від 4,5 В до 16 В і забезпечувати вихідний струм до 2 А. Пристрій оснащений інтегрованими MOSFET для високої ефективності до 96% і працює на частоті 600 кГц, що забезпечує компактний розмір рішення та мінімальну кількість зовнішніх компонентів. MT2492 підтримує два режими роботи: PWM (імпульсно-широтна модуляція) і PFM (імпульсна модуляція з пропусками), для оптимальної ефективності при різному навантаженні.

Основні характеристики

• Вхідна напруга: 4,5–16 В
• Вихідний струм: до 2 А
• Ефективність: до 96%
• Частота роботи: 600 кГц
• Напруга зворотного зв’язку: 0,6 В
• Захист від перевантаження, короткого замикання, перегріву
• М’який старт для запобігання перенапрузі
• Підтримка низько-ESR керамічних конденсаторів
• Робочий температурний діапазон: -40°C до +85°C

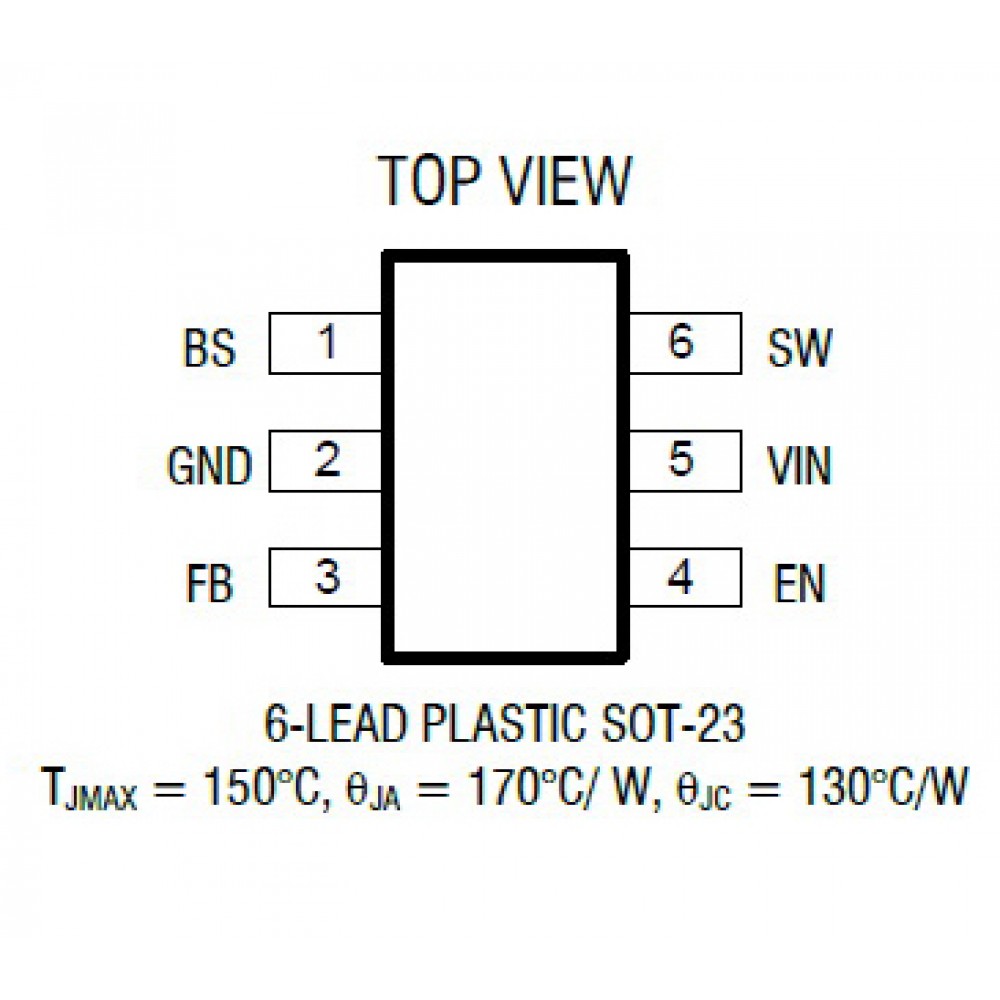

• Компактний корпус SOT23-6

Специфікації

Інструкція

1. Підключіть вхідну напругу до контактів VIN та GND.
2. Використовуйте індуктивність 4,7–22 мкГн і вихідний конденсатор для забезпечення стабільності.
3. Налаштуйте напругу виходу за допомогою зовнішнього резистивного дільника, підключеного до контакту FB.
4. Переконайтесь у правильному підключенні контакту EN для ввімкнення або вимкнення пристрою.
5. Дотримуйтесь рекомендацій щодо розташування елементів на друкованій платі для оптимальної роботи.

  MT2492, понижуючий перетворювач, 2 А step-down конвертер, DC-DC перетворювач, високоефективний перетворювач, SOT23-6 конвертер, імпульсний стабілізатор напруги, PWM PFM конвертер, Aerosemi MT2492.

MT2492 DC-DC конвертер, step-down перетворювач 2A, високоефективний стабілізатор 600kHz, компактний конвертер SOT23-6, Aerosemi перетворювач.
маркування :
A6163k
