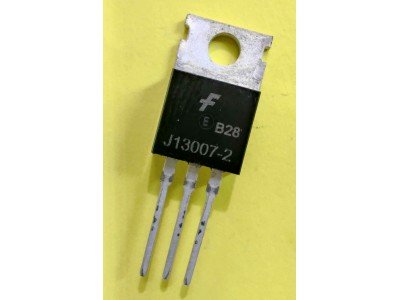

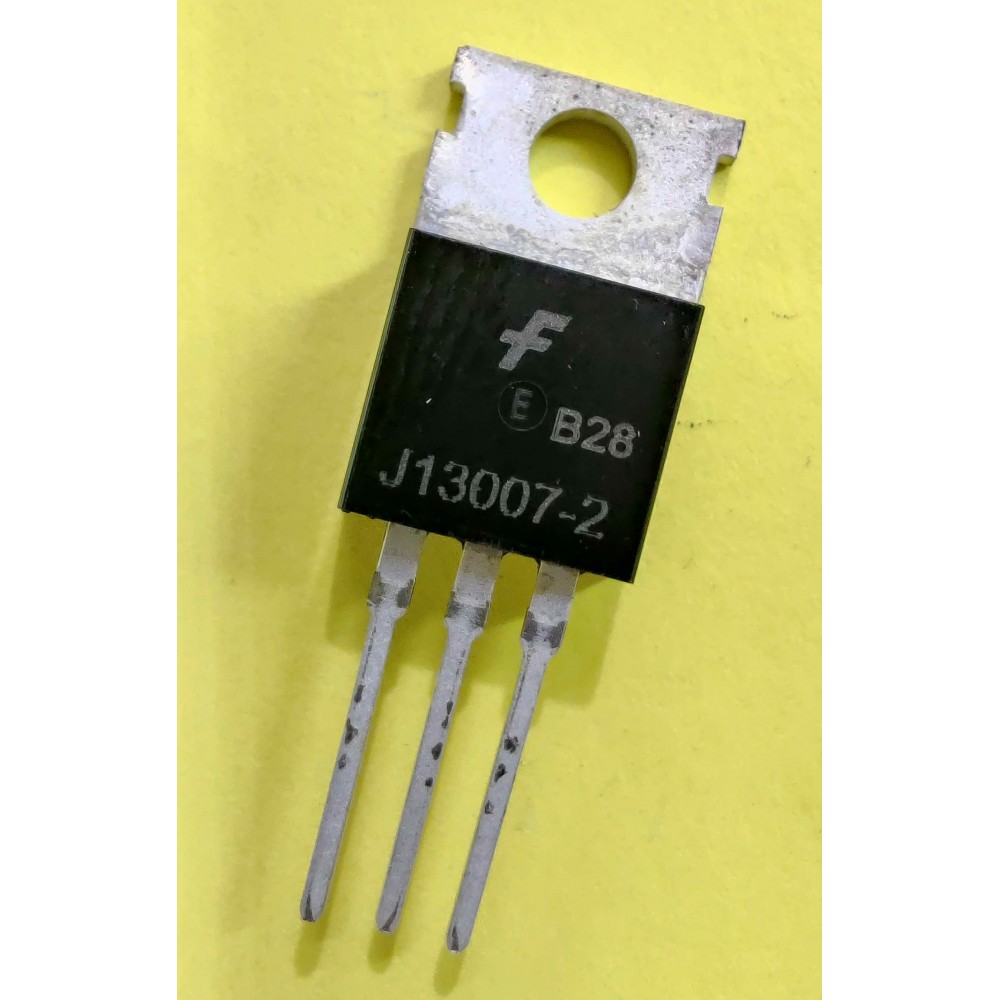

MJE13007 || Біполярний транзистор TO220

Опис товару: MJE13007

  MJE13007 - високовольтний NPN-силовий транзистор серії SWITCHMODE®, розроблений для високошвидкісного комутаційного керування в індуктивних схемах. Ідеально підходить для застосувань у джерелах живлення, стабілізаторах напруги, інверторах, драйверах реле та соленоїдів, а також у схемах дефлекції.
Datasheet MJE13007 pdf

Основні характеристики

1. Тип транзистора: NPN.
2. Напруга пробою колектор-емітер (VCEO): 400 В.
3. Максимальна блокуюча напруга (VCES): 700 В.
4. Максимальний струм колектора (Ic): 8 А (постійний), 16 А (піковий).
5. Потужність розсіювання (PD): 80 Вт (при TC = 25°C).
6. Робочий температурний діапазон: від -65°C до +150°C.
7. Час перемикання:
   • Час затримки (td): до 0.1 мкс.
   • Час зростання (tr): до 1.5 мкс.
   • Час зберігання (ts): до 3 мкс.
   • Час спаду (tf): до 0.7 мкс.
8. Корпус: TO-220AB.

Специфікації

Особливості

• Висока напруга блокування: до 700 В.
• Швидкодія: оптимізовано для індуктивних навантажень.
• Надійність: великий діапазон робочих температур і висока стійкість до перевантажень.
• Екологічність: відповідність стандартам RoHS, без свинцю.

Інструкція по використанню

1. Перевірте правильність підключення транзистора в коло (база, емітер, колектор).
2. Забезпечте належне охолодження, використовуючи радіатор.
3. Для захисту від перенапруг використовуйте RC-ланцюги або затискачі.
4. Уникайте перевищення максимально допустимих параметрів напруги і струму.
