Скорочений опис
Tact Switch TS-G001 Опис Тактовий перемикач TS-G001 - електромеханічний пристрій, який використовується для короткочасного замикання електричних кіл. Завдяки компактним розмірам 12x12 мм і низькому профілю, цей... Читати далі...
Характеристики
- Код товару: 5601005
- Наявність: На складі 103

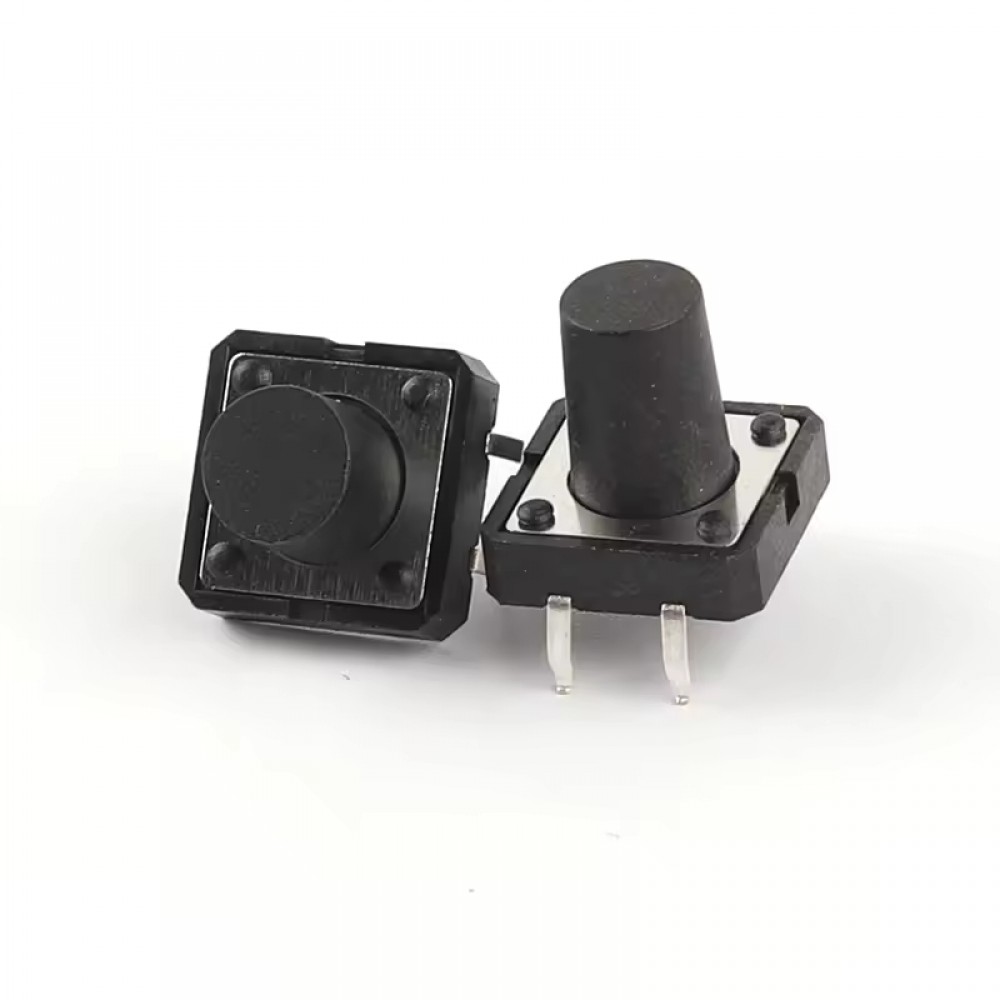

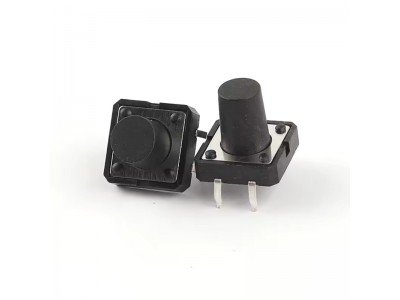

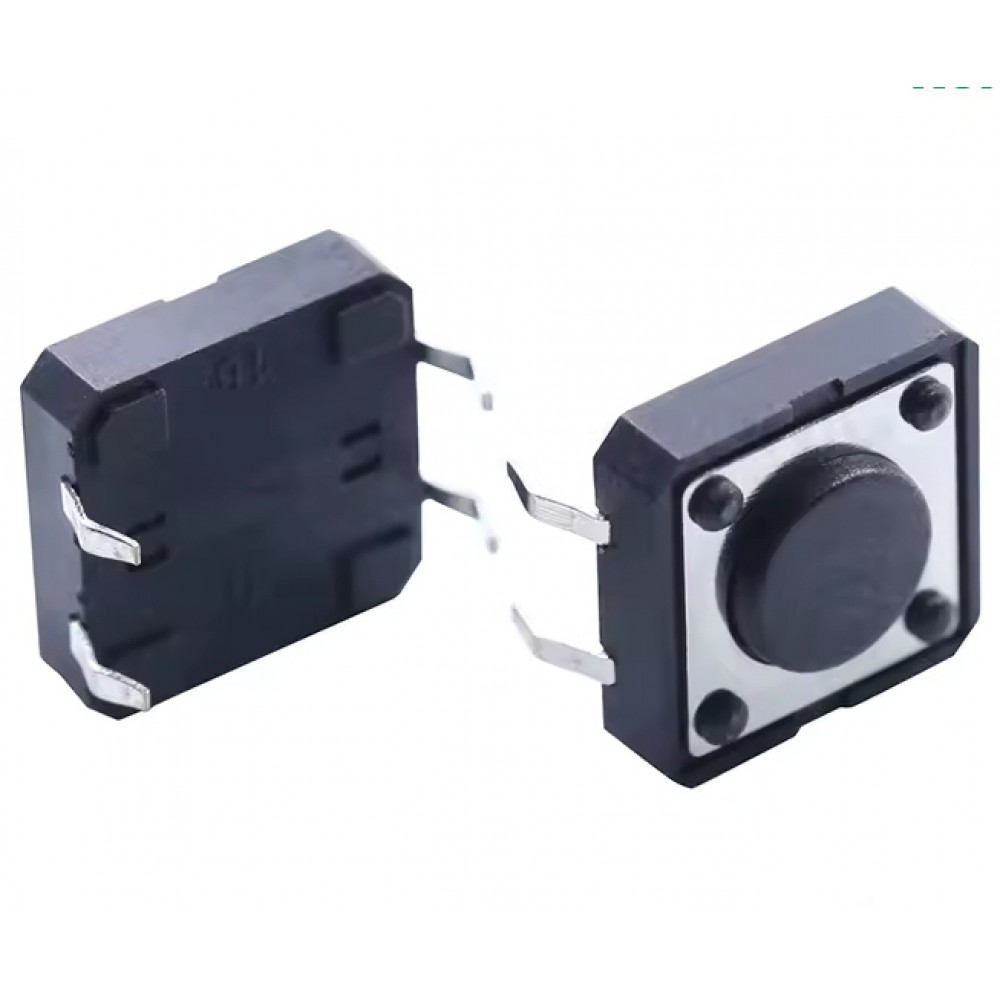

Tact Switch TS-G001
Опис
Тактовий перемикач TS-G001 - електромеханічний пристрій, який використовується для короткочасного замикання електричних кіл. Завдяки компактним розмірам 12x12 мм і низькому профілю, цей тактовий перемикач ідеально підходить для застосування у різних пристроях, включаючи електроніку, пульти керування, побутові прилади та автомобільну техніку.
Основні характеристики
- Розмір корпусу: 12 x 12 мм
- Висота кнопки (H): 12.0 мм
- Матеріал корпусу: Пластик, металева основа
- Кількість контактів: 4 шт
- Діаметр кнопки: 6.7 мм
- Відстань між виводами: 5.0 мм
- Отвори для монтажу: 4 отвори діаметром 1.2 мм
- Схема підключення: Нормально розімкнутий (NO) контакт

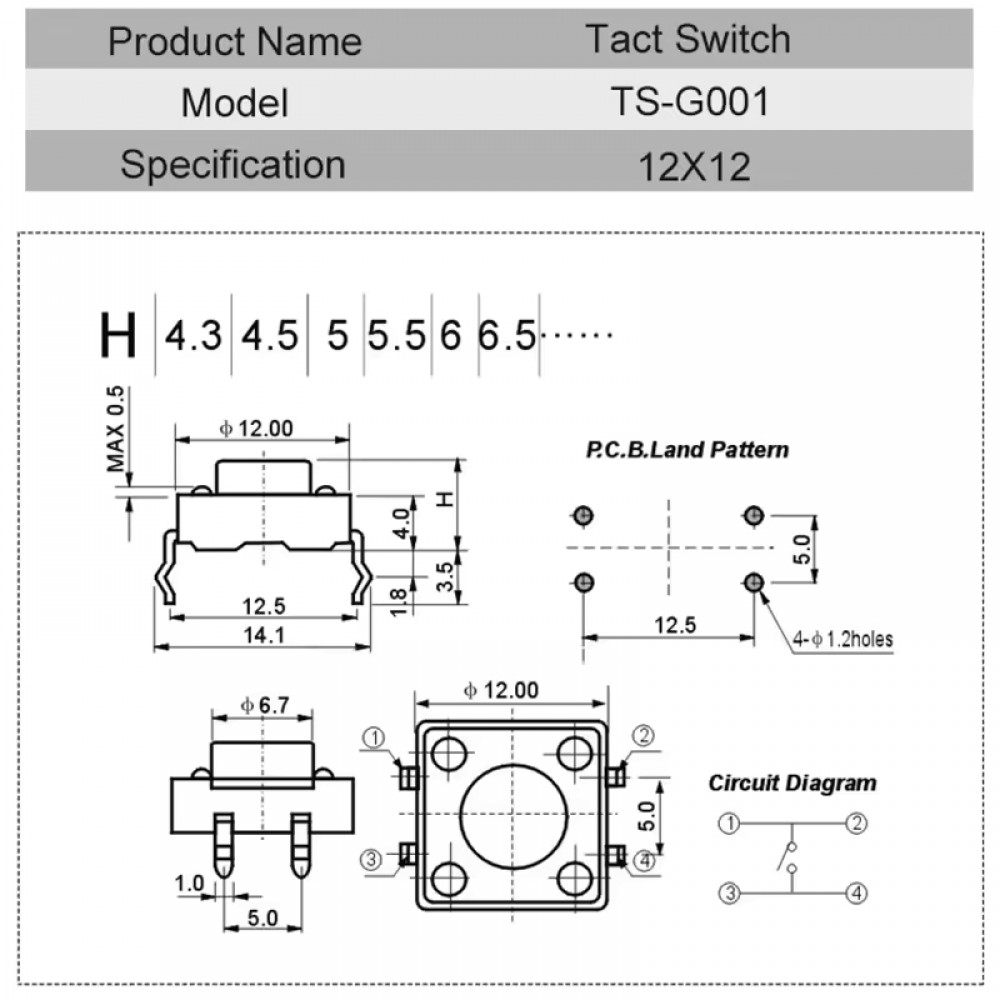

Специфікації
| Параметр | Значення |
|---|---|
| Модель | TS-G001 |
| Розмір корпусу | 12x12 мм |
| Висота кнопки | 12.0 мм |
| Кількість контактів | 4 |
| Тип контакту | Нормально розімкнутий (NO) |
| Діаметр кнопки | 6.7 мм |
| Матеріал | Пластик, метал |
| Відстань між контактами | 5.0 мм |
Інструкція
- Підготовка: Визначте місце для монтажу на друкованій платі згідно з шаблоном.
- Монтаж: Розмістіть перемикач у монтажні отвори діаметром 1.2 мм.
- Паяння: Припаяйте контакти до друкованої плати, забезпечивши міцне з'єднання.
- Перевірка: Перевірте роботу перемикача, замкнувши коло через натискання кнопки.
тактовий перемикач, TS-G001, тактова кнопка 12x12, компактний перемикач, мікроперемикач, перемикач для ПЛІС, кнопка управління, тактова кнопка SMT, кнопка монтажна 12x12, перемикач для пультів, тактова кнопка з 4 виводами, мікроперемикач для PCB, кнопка для електроніки, компактний мікроперемикач, кнопка з металевою основою, тактова кнопка для модулів, перемикач для побутової техніки, кнопка для автомобільної техніки, PCB кнопка, кнопка для DIY проектів, модульна кнопка.
тактова кнопка TS-G001, тактова кнопка 12x12 мм, мікроперемикач для друкованої плати, кнопка для електроніки, компактний тактовий перемикач, тактовий вимикач.
| Конвертора | |
| Кількість виходів | 4 |
| Конденсатори | |
| Розміри, мм | Мікрик 12х12х12.0 mm |
