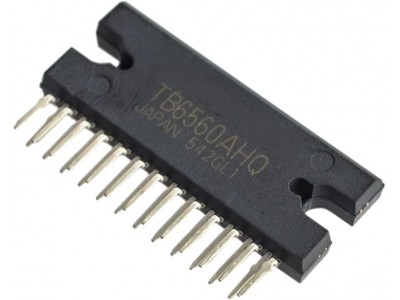

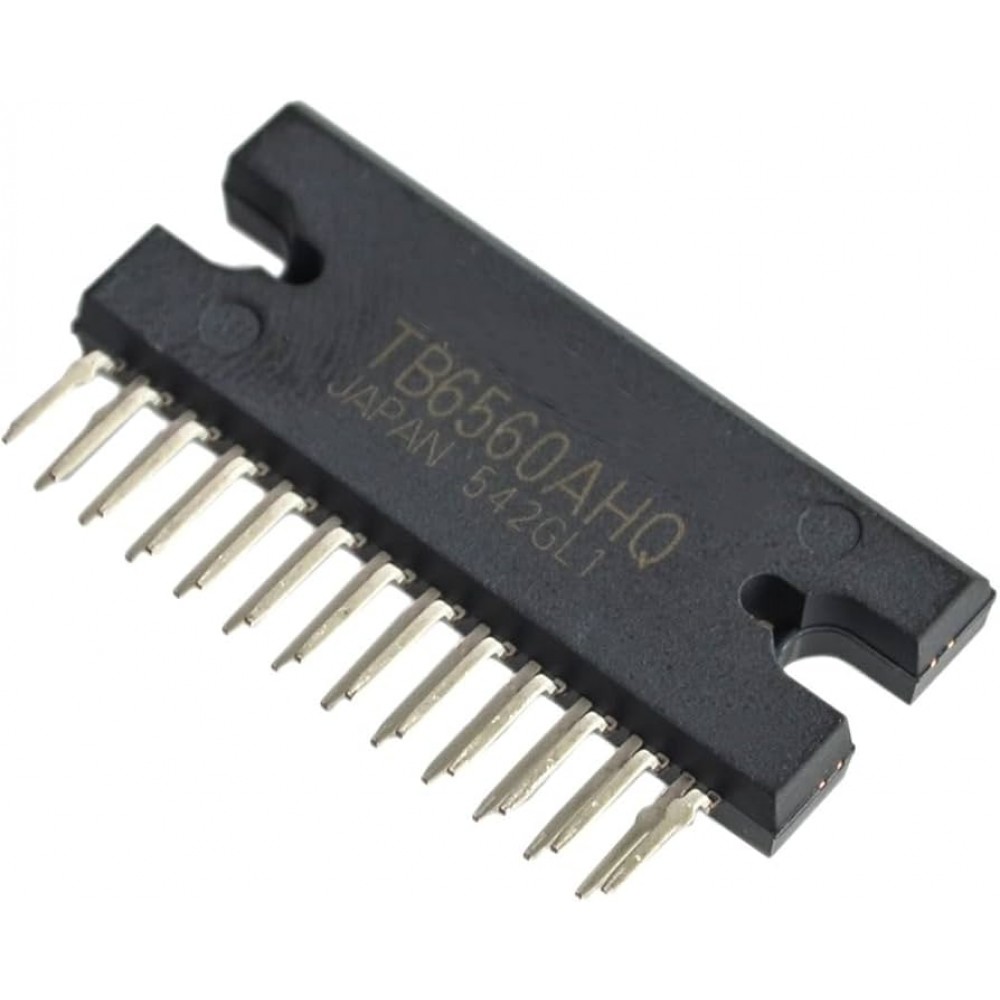

TB6560AHQ || Контролер крокового двигуна HZIP-25

Опис:

   TB6560AHQ - інтегральна схема для керування двофазними біполярними кроковими двигунами з використанням технології PWM (імпульсно-широтної модуляції). Ця мікросхема підтримує кілька режимів збудження (2-фазний, 1-2-фазний, 2W1-2-фазний, 4W1-2-фазний) і забезпечує низький рівень вібрації, високу продуктивність та можливість управління напрямком руху двигуна.

Основні характеристики:

• Максимальний вихідний струм: 3.5 А (піковий, на фазу)
• Максимальна напруга живлення двигуна: 40 В
• Режими збудження: 2-фазний, 1-2-фазний, 2W1-2-фазний, 4W1-2-фазний
• Внутрішній опір ключів: 0.6 Ом (верхній і нижній транзистори)
• Вбудовані функції:
  • Термічний захист (TSD)
  • Захист від перевантаження
  • Моніторинг вихідного стану
• Інтерфейс керування: вхідні сигнали (ENABLE, RESET, CLK, CW/CCW)
• Корпус: HZIP25-P-1.27, оптимізований для розсіювання тепла

Специфікації:

Інструкція:

1. Підключення: Встановіть мікросхему на плату з урахуванням вхідних і вихідних з'єднань.
2. Живлення: Подавайте живлення на пін VDD (4.5–5.5 В) і VM (4.5–34 В).
3. Керування: Використовуйте входи ENABLE, RESET, CLK та CW/CCW для налаштування режимів роботи.
4. Захист: Перевірте роботу вбудованих захисних функцій, таких як TSD та моніторинг стану.

TB6560AHQ, драйвер крокових двигунів, двофазний драйвер, PWM-контролер, Toshiba, керування двигунами.

драйвер TB6560AHQ, кроковий двигун 3.5 А, PWM-контролер для двигунів, Toshiba драйвер двигуна.

Документація tb6560 pdf
