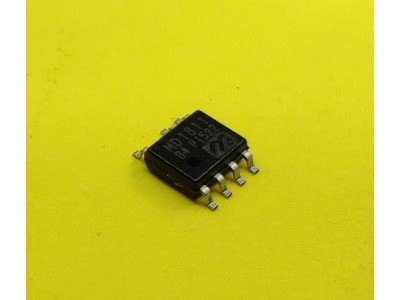

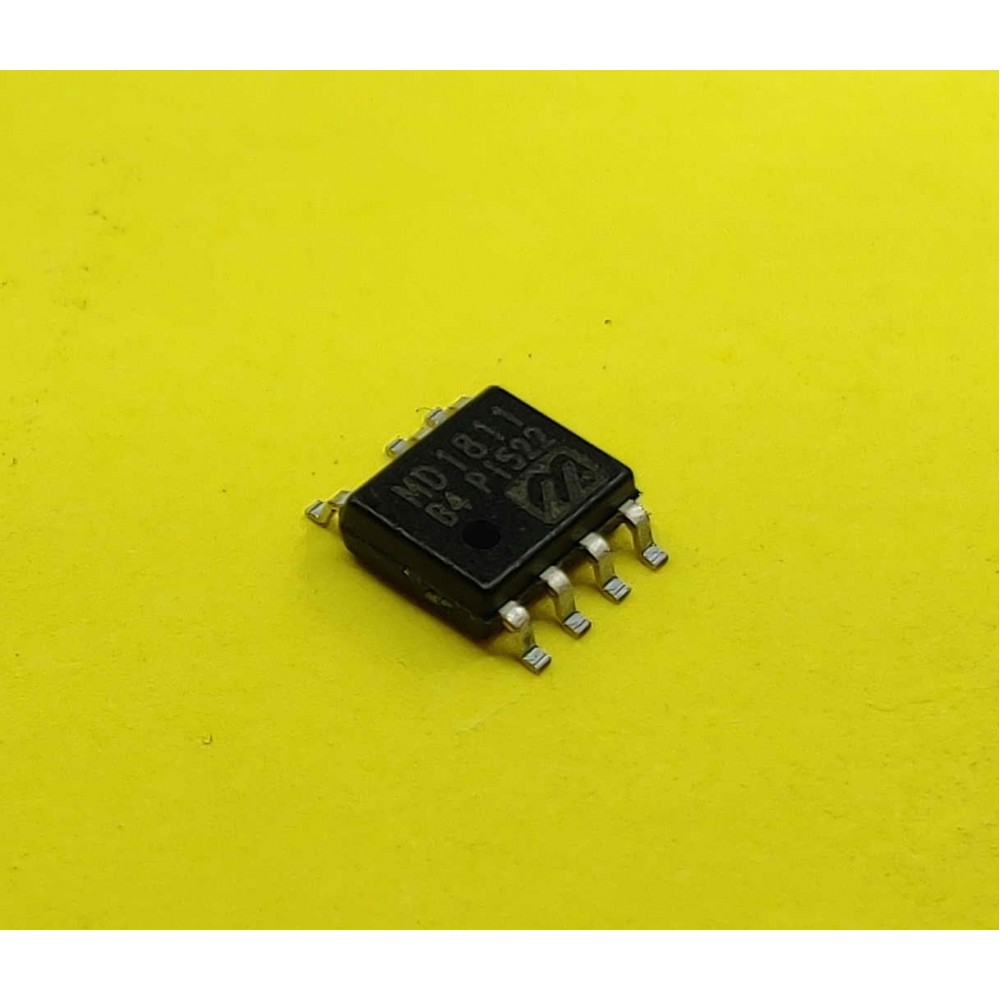

MD1811 || Шім-контролер SOP-7

Опис

   MD1811 - високопродуктивний контролер первинного боку регулятора напруги (PSR) для джерел живлення (SMPS). Завдяки інтегрованим функціям, таким як точний контроль постійної напруги (CV) і постійного струму (CC), мікросхема дозволяє створювати компактні та ефективні рішення для малопотужних пристроїв. Вона усуває потребу в оптопарах і стабілізаторах TL431, мінімізуючи кількість зовнішніх компонентів. Унікальна технологія управління забезпечує високу ефективність перетворення енергії.

Основні характеристики

• Вбудований потужний BJT: витримує напругу до 710 В.
• Режим роботи: квазірезонансний.
• Низьке енергоспоживання: менше 100 мВт у режимі очікування при 264 В змінного струму.
• Захисти: від перенапруги (OVP), зниженої напруги (UVP), перегріву (OTP).
• Контроль режимів CV/CC: точність вихідної напруги.
• Ефективність: відповідає стандартам рівня 6 енергозбереження.
• Корпус: SOP-7.

Специфікації

Інструкція

1. Використовуйте MD1811 для джерел живлення малопотужних пристроїв, таких як зарядні пристрої або адаптери.
2. Забезпечте правильне підключення первинного струмового сенсора через резистор RCS.
3. Налаштуйте зовнішні компоненти (конденсатори, резистори) для забезпечення стабільності роботи.
4. Використовуйте низькоімпедансні фільтруючі конденсатори для стабільної напруги живлення.
5. Перевірте вихідну напругу за допомогою зворотного зв'язку через допоміжну обмотку трансформатора.

  MD1811, PSR регулятор, високовольтний BJT, SOP-7 контролер, CV/CC контроль, енергоефективний SMPS, зарядні пристрої, адаптери, захист від перенапруги, MD1811 характеристики.

MD1811, PSR регулятор SOP-7, високоефективний SMPS контролер, MD1811 характеристики, квазірезонансний регулятор напруги.

Документація MD1811 pdf

MD1810 - 5W
MD1811 - 8W
MD1812 - 11W
MD1815 - 15W
