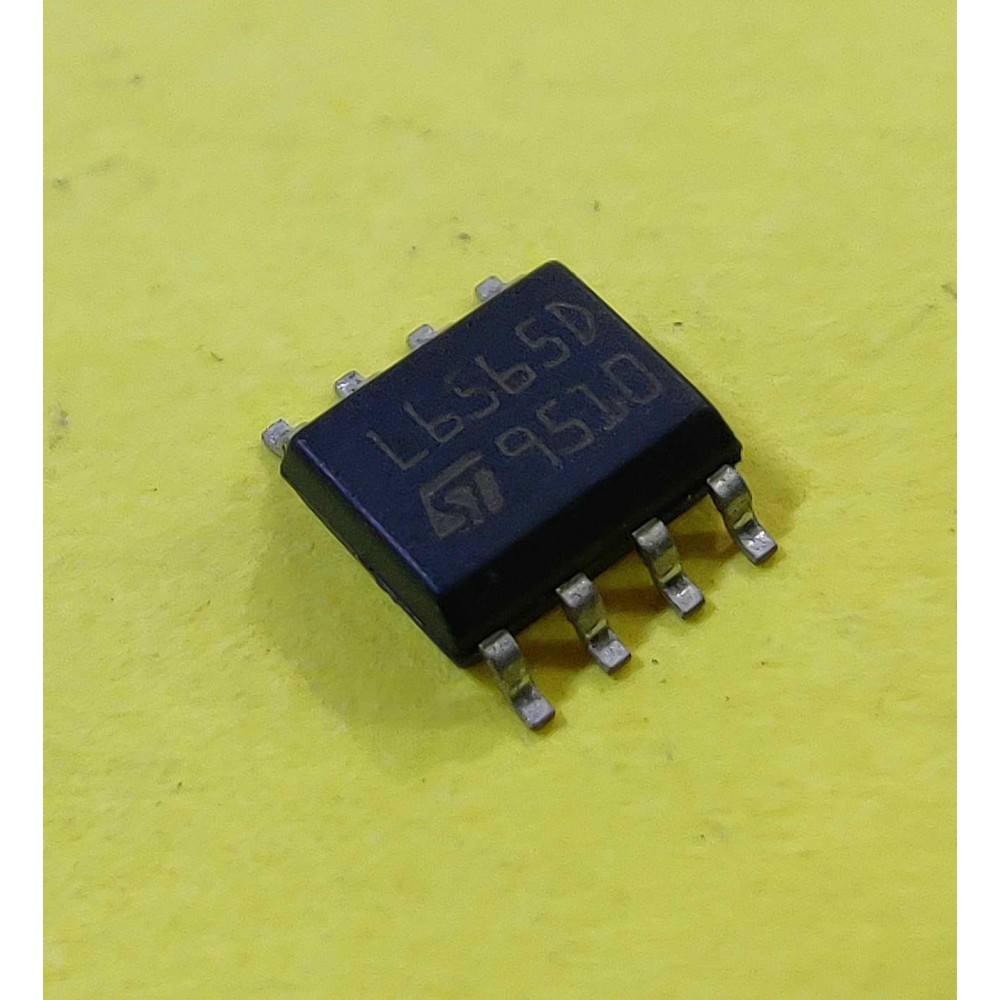

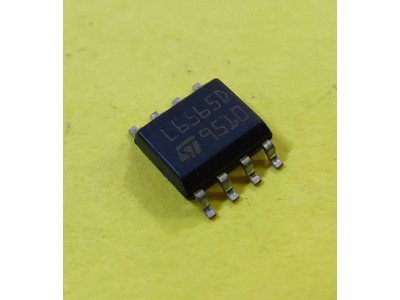

L6565D || Шім-контролер SOIC-8

Мікросхема L6565D PWM Current-Mode Controller

Опис

  L6565 — це первинний контролер у режимі струму, спеціально розроблений для створення позасмугових (quasi-resonant) джерел живлення на основі ZVS (Zero Voltage Switching). Він забезпечує високий коефіцієнт ефективності, завдяки низькому енергоспоживанню та підтримці частотного регулювання. Використовується для адаптерів, зарядних пристроїв, телевізорів, моніторів, принтерів та інших цифрових пристроїв.

Основні характеристики

• Режим роботи: Quasi-Resonant (QR) з нульовим напруженням перемикання (ZVS).
• Підтримка лінійного регулювання потужності (line feedforward).
• Оптимізоване енергоспоживання у режимі очікування.
• Захист від перевантаження (OCP) з режимом Hiccup.
• Наднизький стартовий струм (< 70 мкА).
• Вихідний драйвер із струмом ±400 мА.
• Вбудований прецизійний стабілізатор напруги (1% @ 25°C).

Специфікації

Інструкція

1. Підключення: Підключіть відповідні компоненти (конденсатори, резистори, діоди) згідно зі схемою із даташиту.
2. Монтаж: Застосуйте охолодження для забезпечення стабільної роботи при високих навантаженнях.
3. Перевірка: Тестуйте роботу із заданим вхідним напруженням і навантаженням.

  Quasi-Resonant контролер, L6565 контролер, джерело живлення, SMPS контролер, QR ZVS контролер, енергозбереження, драйвер MOSFET, STMicroelectronics.

контролер L6565, SMPS контролер STMicroelectronics, Quasi-Resonant ZVS контролер, енергоефективний контролер, L6565 опис.

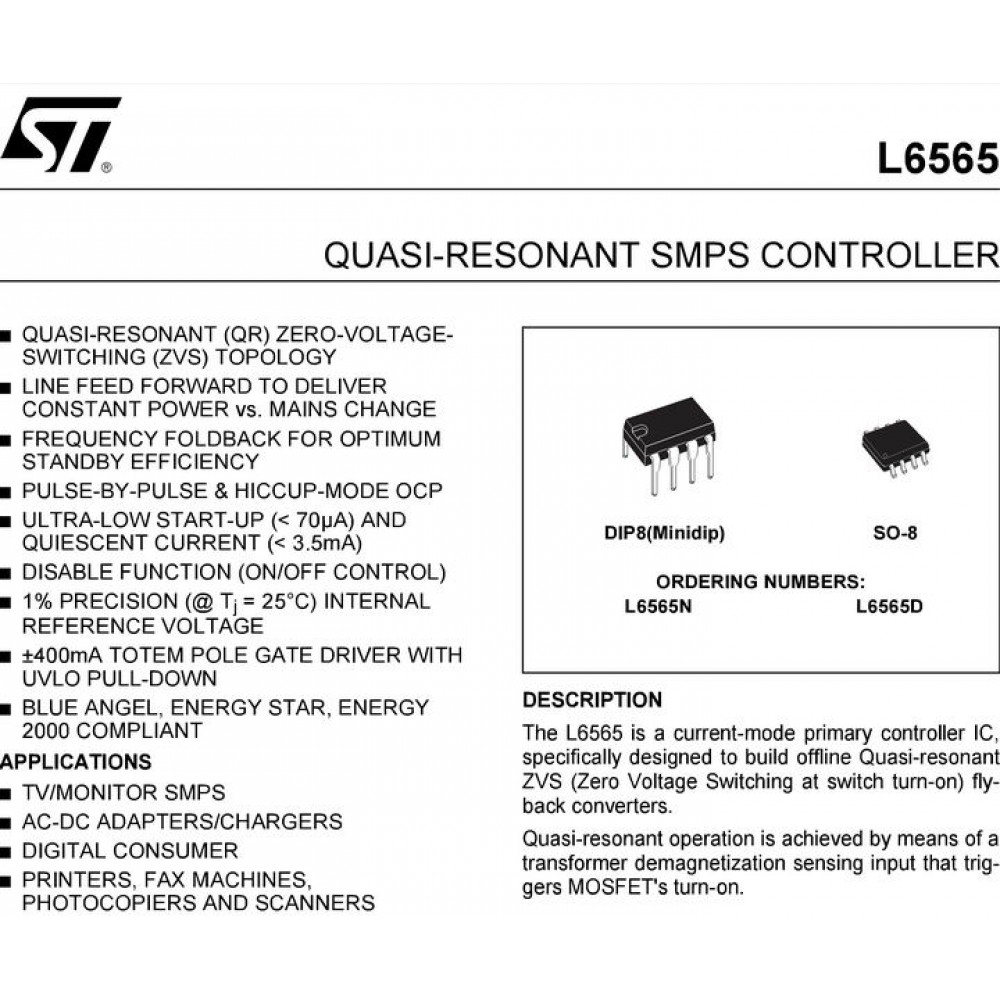

Документація l6565D pdf
