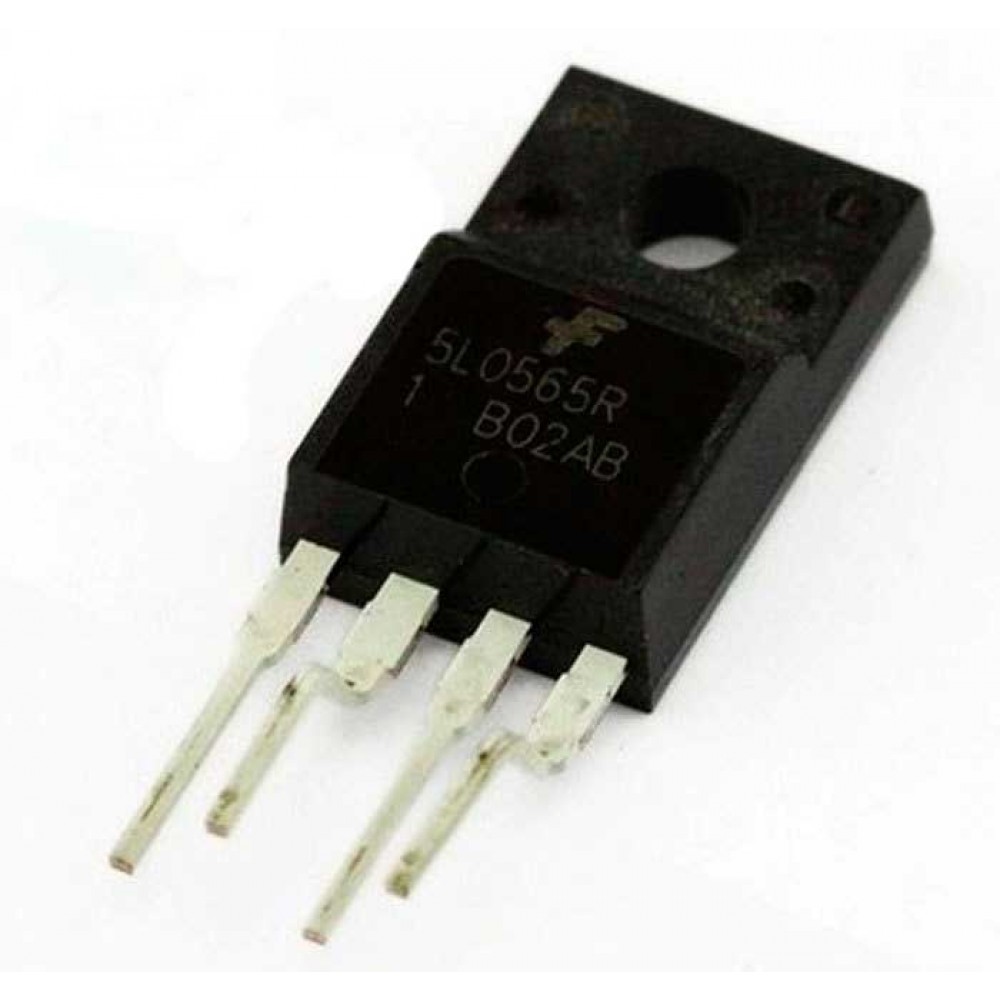

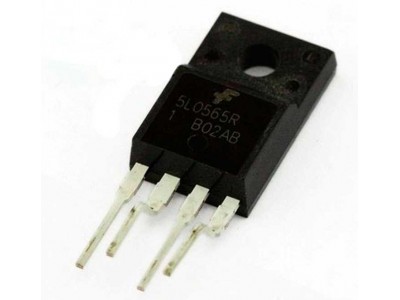

KA5L0565R || Шім-контролер TO-220F-4L

Опис
  KA5L0565R – це інтегрований Fairchild Power Switch (FPS) від Fairchild Semiconductor, розроблений для імпульсних джерел живлення (SMPS). Цей компонент об'єднує високовольтний SenseFET і контролер ШІМ, що включає функції, такі як обмеження струму імпульс за імпульсом, захист від перенапруги, термічне відключення та автоматичний перезапуск. KA5L0565R оптимізований для застосування в компактних і високоефективних перетворювачах.

Технічна інформація

• Напруга сток-витік (VDSS): 650 В
• Струм стоку (ID): 5 А при 25°C
• Максимальний імпульсний струм стоку (IDM): 20 А
• Частота роботи (fOSC): 50 кГц
• Напруга увімкнення (VSTART): 15 В
• Напруга вимкнення (VSTOP): 9 В
• Максимальний робочий струм (IOP): 7 мА
• Захист від перевантаження по струму: 2 А
• Максимальна робоча температура (Tj): 175°C
• Захист від перегріву: 140-160°C
• Захист від перенапруги: мін. 25 В

Призначення
  Цей FPS призначений для застосувань у малогабаритних та високоефективних джерелах живлення, зокрема в перетворювачах зворотного ходу, що використовуються в побутових приладах та промислових пристроях.

  FPS, Power Switch, KA5L0565R, Fairchild Semiconductor, 650 В, 5 А, ШІМ контролер, імпульсне джерело живлення, SMPS, SenseFET, захист від перенапруги, автоматичний перезапуск, компактний дизайн, високоефективний перетворювач, побутова електроніка.

  KA5L0565R Fairchild Power Switch 650 В 5 А, інтегрований FPS KA5L0565R, KA5L0565R для перетворювачів зворотного ходу, Fairchild Semiconductor KA5L0565R, захист від перенапруги KA5L0565R, високоефективний Power Switch

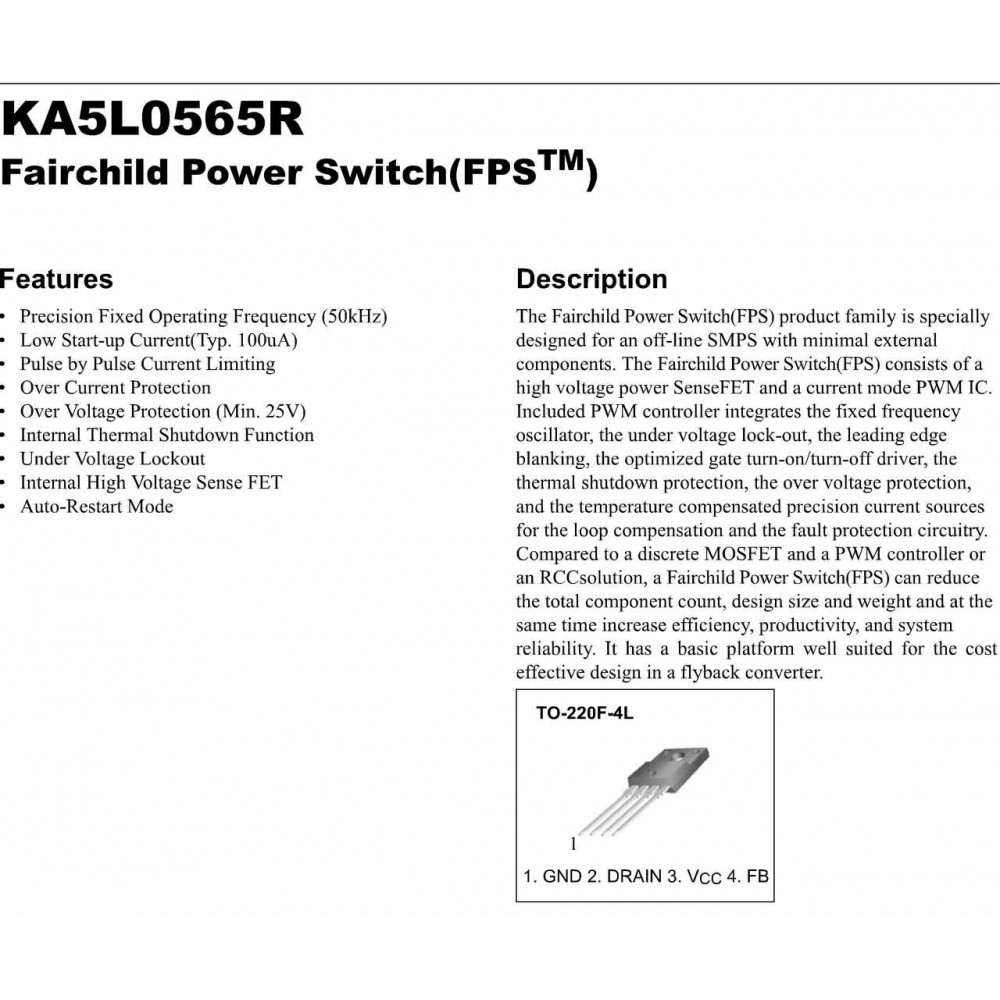

datasheet ka5l0565r pdf
Аналоги:
5m0265
