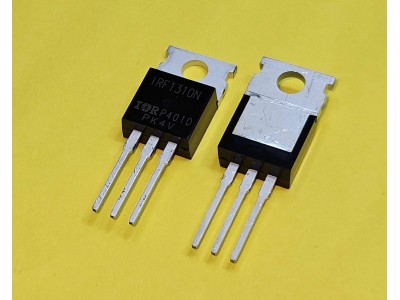

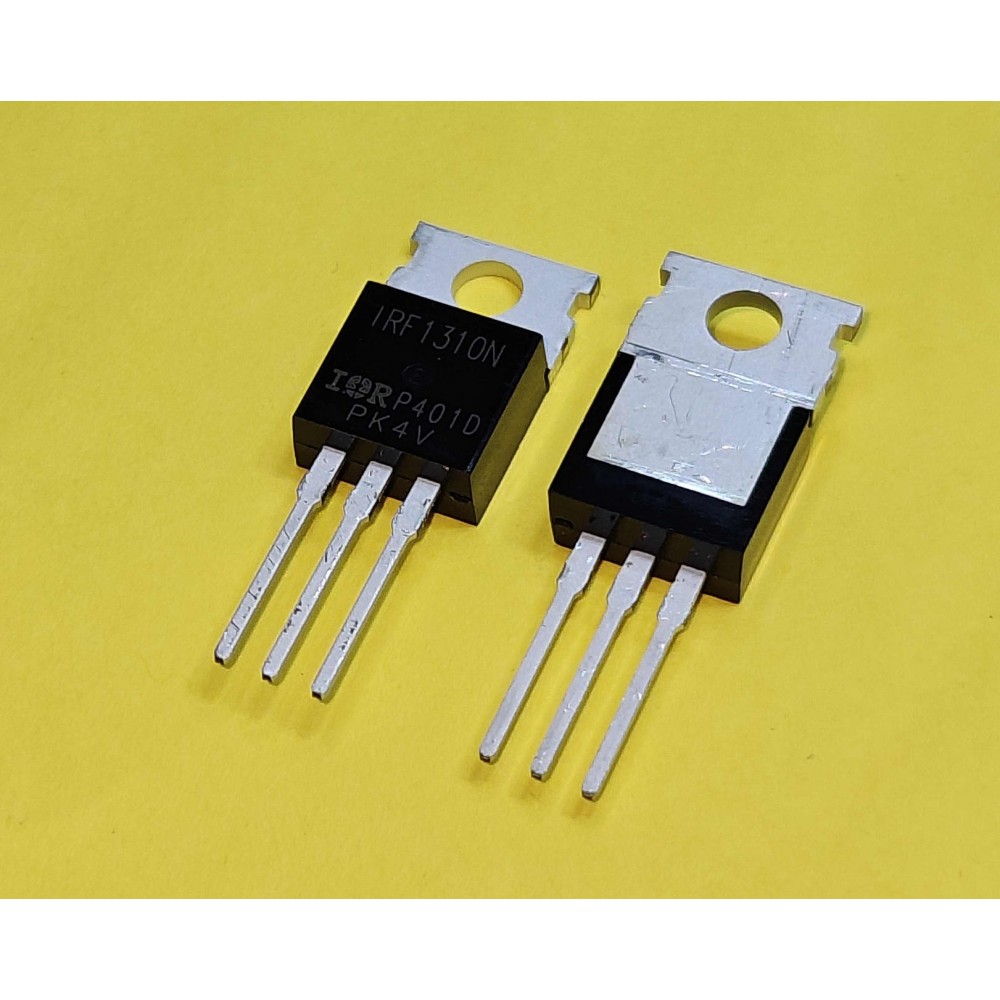

IRF1310N || MOSFET N-channel TO-220

Опис

   IRF1310N - потужний N-канальний MOSFET серії HEXFET, розроблений для застосувань у високочастотних та високострумових схемах, включаючи джерела живлення, двигуни, інвертори. Відзначається низьким опором каналу (R_DS(on)), швидкою комутацією та високою стійкістю до імпульсних струмів. Виготовлений у корпусі TO-220AB, має хороші характеристики тепловідведення.

Основні характеристики

• Тип: N-канальний MOSFET
• Максимальна напруга стік-витік (V_DS): 100 В
• Постійний струм стоку (I_D): 45 А при 25°C
• Імпульсний струм стоку (I_D(pulse)): 180 А
• Опір каналу при увімкненні (R_DS(on)): макс. 0.055 Ом при V_GS = 10 В
• Напруга порогу увімкнення (V_GS(th)): 2.0 – 4.0 В
• Розсіювання потужності (P_D): 150 Вт
• Час наростання (t_r): 85 нс
• Час спаду (t_f): 65 нс
• Корпус: TO-220AB
• Керування: від позитивної напруги V_GS

Специфікації

Інструкція

1. Встановіть транзистор на радіатор для належного охолодження.
2. Підключіть виводи:
   • 1 – Gate (керуючий сигнал)
   • 2 – Drain (навантаження)
   • 3 – Source (земля або спільний провід)
   • 4 – Drain (додатковий контакт дрену)
3. Застосуйте V_GS ≥ 10 В для повного відкриття каналу.
4. Не перевищуйте допустимі значення струму та напруги.
