FSD210 || PWM - контролер Dip-7

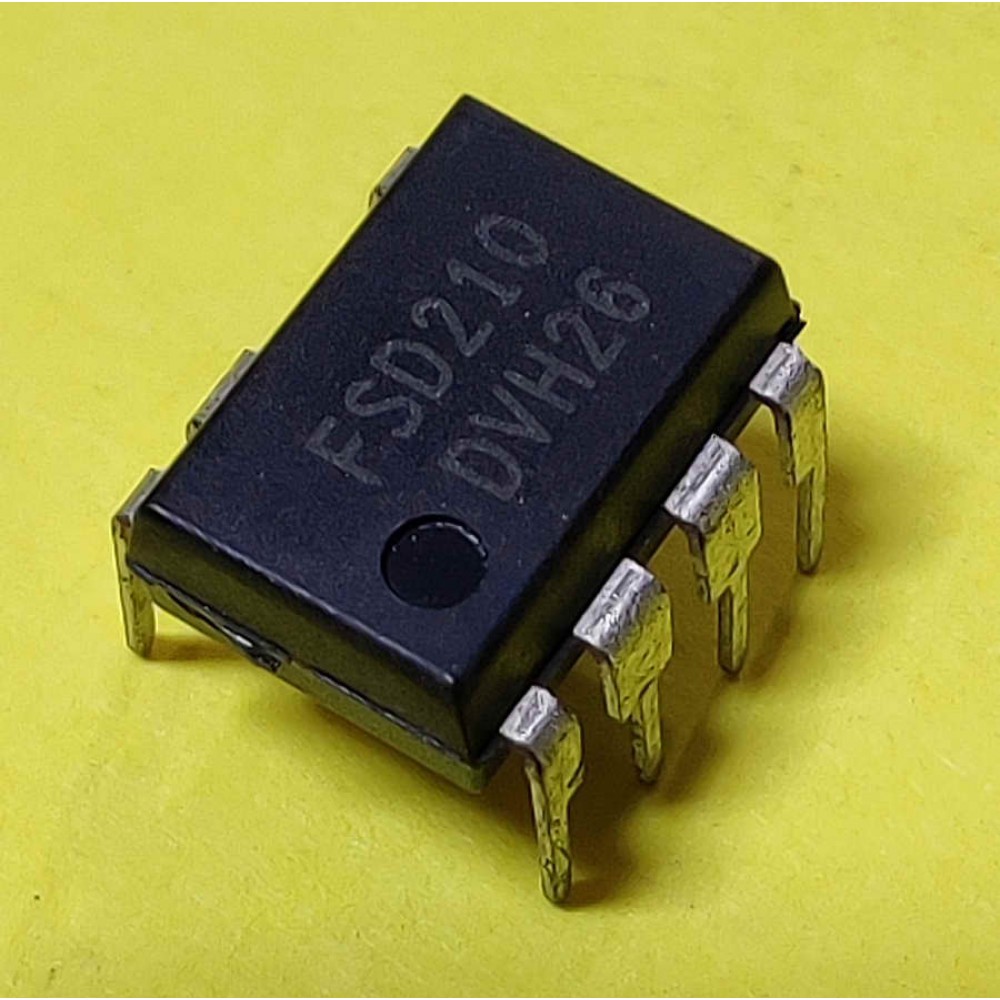

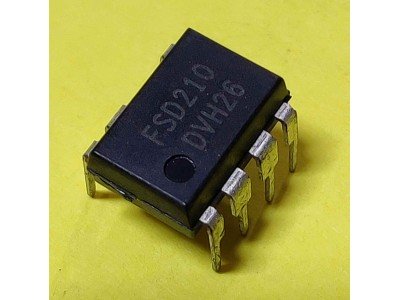

Мікросхема FSD210 (DIP7) 5W
Опис:
  FSD210 — інтегрований блок живлення з контролером PWM та Sense FET (силовий транзистор), розроблений для високоефективних схем живлення з мінімальною кількістю зовнішніх компонентів. Цей пристрій ідеально підходить для малопотужних імпульсних джерел живлення (SMPS) та адаптерів, забезпечуючи високу надійність завдяки вбудованим функціям захисту.

Технічна інформація:

• Тип: Sense FET з інтегрованим контролером PWM
• Корпус: 7DIP або 7LSOP
• Максимальна напруга витік-злив: 700V
• Струм Sense FET: 0.5A
• Частота роботи: 134kHz з модуляцією для зниження EMI
• Енергоспоживання в режимі очікування: <0.1W при 265V змінного струму (тільки для FSD210)
• Захист:
  • Захист від перевантаження по струму (OCP)
  • Захист від перевантаження по потужності (OLP)
  • Захист від теплового перевантаження (TSD)
  • Захист при низькій напрузі (UVLO)
• Вихідна потужність:
  • 230VAC (±15%): 5W для адаптера, 7W у відкритій конструкції
  • 85-265VAC: 4W для адаптера, 5W у відкритій конструкції

Призначення:
  FSD210 використовується у мобільних зарядних пристроях, адаптерах для побутової техніки та допоміжних джерелах живлення для ПК, телевізорів та моніторів.


  FSD210, Sense FET, PWM контролер, інтегрований контролер живлення, високовольтний FET, блок живлення, малопотужний SMPS, захист від перегріву, контролер для адаптерів

  FSD210 PWM контролер, Sense FET 700V, блок живлення FSD210, високовольтний PWM контролер, SMPS FSD210, захищений Sense FET, контролер для мобільних адаптерів, інтегрований блок живлення

Документація fsd210 pdf
