Скорочений опис
Опис FP6298 - високоефективний імпульсний DC-DC перетворювач з низьким рівнем шуму, який підтримує регульовану вихідну напругу до 9 В та вихідний струм до 4.5 А. Завдяки вбудованому MOSFET з низьким опором (0.08 Ω) т... Читати далі...
Характеристики
- Код товару: 2300042
- Наявність: Очікується 2-3 дня 0
Опис

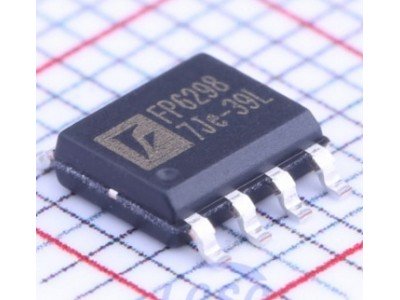

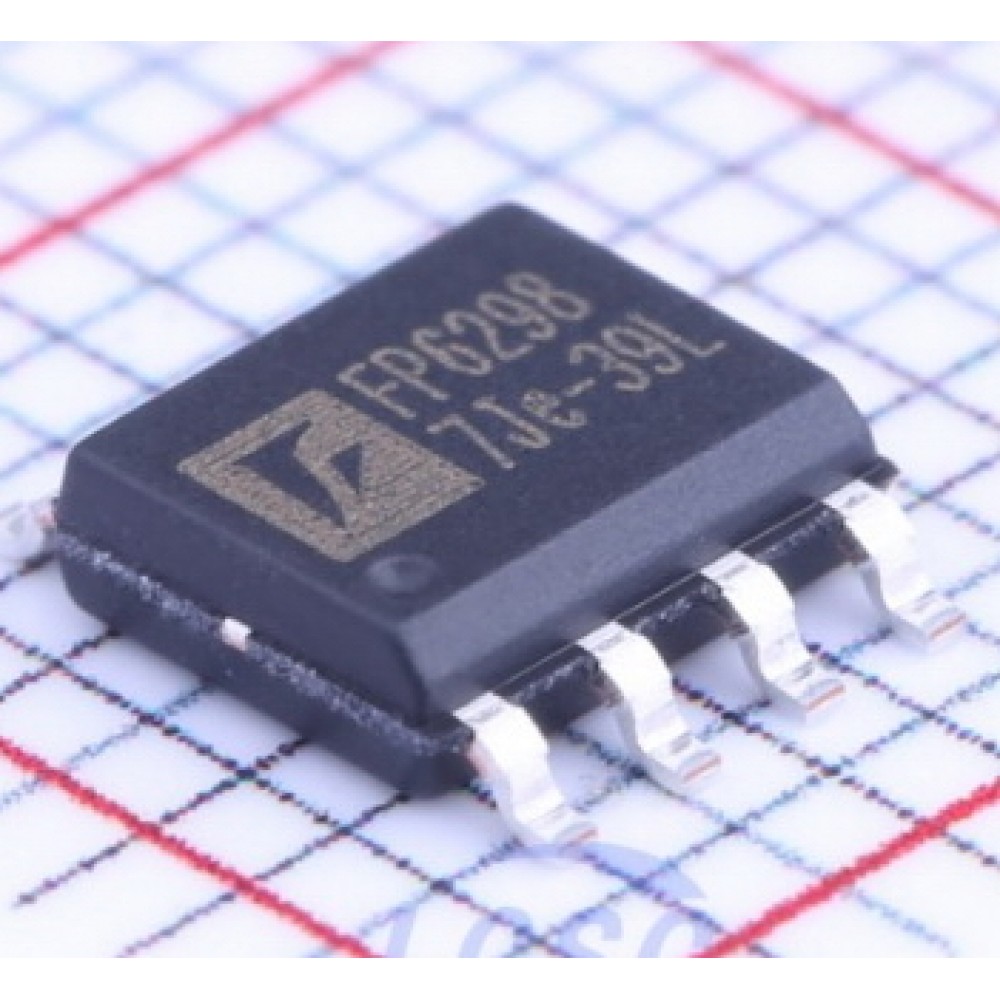

FP6298 - високоефективний імпульсний DC-DC перетворювач з низьким рівнем шуму, який підтримує регульовану вихідну напругу до 9 В та вихідний струм до 4.5 А. Завдяки вбудованому MOSFET з низьким опором (0.08 Ω) та частоті перемикання 500 кГц, пристрій забезпечує високу ефективність та мінімізує кількість зовнішніх компонентів. FP6298 також оснащений вбудованими функціями захисту, такими як захист від перенапруги, перевантаження та перегріву.
Основні характеристики
- Вхідна напруга: 2.6–5.5 В.
- Вихідна напруга: регульована до 9 В.
- Вихідний струм: до 4.5 А.
- Частота перемикання: 500 кГц.
- Ефективність: до 90%.
- Низький струм у вимкненому стані: 0.1 µА.
- Захисти: від перенапруги, перевантаження, перегріву.
- Корпус: SOP-8L(EP) для ефективного тепловідведення.
Специфікації
| Параметр | Значення |
|---|---|
| Вхідна напруга (VCC) | 2.6–5.5 В |
| Вихідна напруга (VOUT) | до 9 В |
| Вихідний струм (IOUT) | до 4.5 А |
| Частота перемикання (FOSC) | 500 кГц |
| Ефективність | до 90% |
| Робоча температура | -40…+85 °C |
Інструкція
-
Виберіть зовнішні компоненти (індуктивності, резистори, конденсатори) відповідно до рекомендацій.
-
Підключіть мікросхему згідно з типовою схемою в datasheet.
-
Забезпечте ефективне тепловідведення через теплопоглинаючу підкладку.
-
Використовуйте резистор для налаштування струму обмеження між OC і GND.
FP6298, DC-DC перетворювач, низькошумний конвертер, імпульсний перетворювач, високоефективний регулятор напруги, FP6298 регулятор.
FP6298 мікросхема, DC-DC регулятор FP6298, ефективний імпульсний перетворювач, стабілізатор напруги FP6298.
| Електронні компоненти | |
| Корпус | SOP-8 |
| Аналоги | |
| Тип | DC-DC Перетворювач |
| Потужність, Вт | |
| Напруга живлення, В max | 2.6–5.5 В. |
| Перетворювачі DC-DC | |
| Максимальний струм навантаження, А | до 4.5 А |
| Частота, Мгц | 500 кГц |
