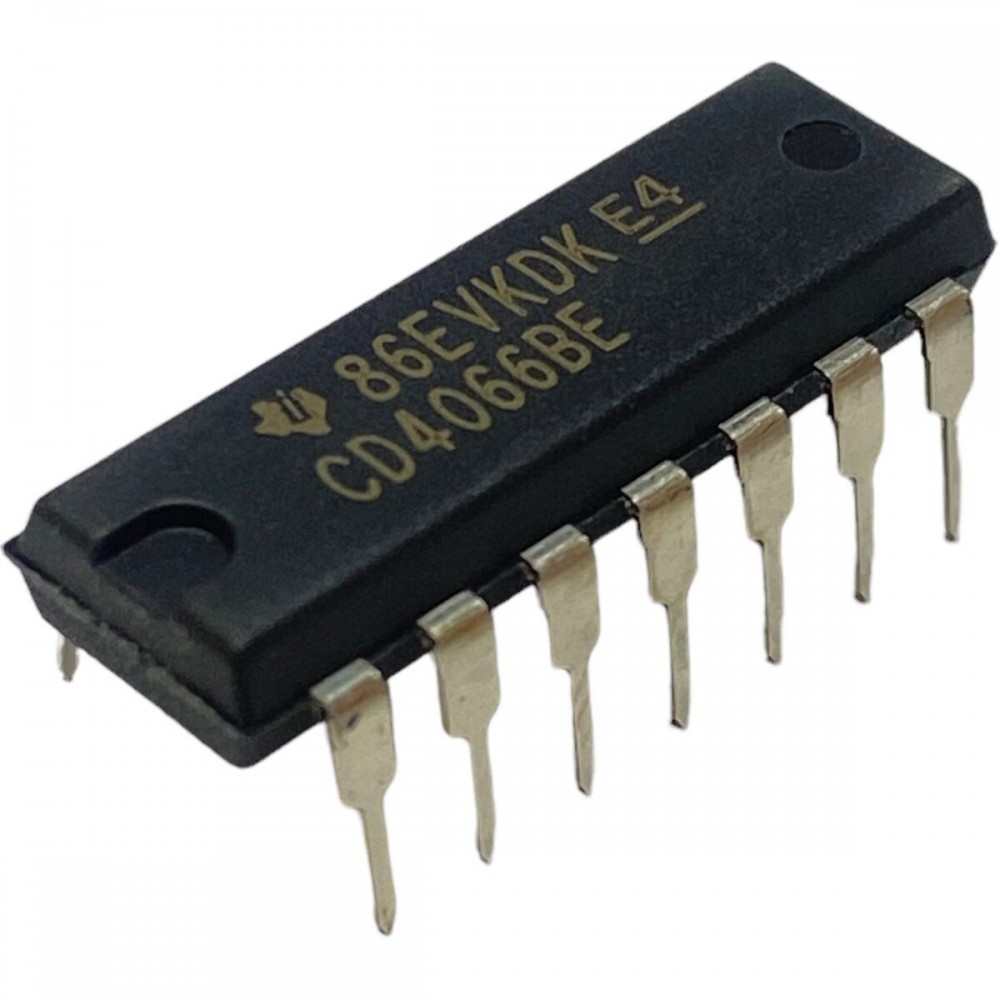

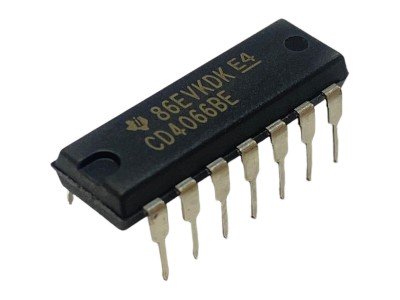

CD4066BDE || DIP-14

CD4066BDE || DIP-14 – Чотириканальний білатеральний аналоговий перемикач

Опис

  CD4066BDE – чотириканальний білатеральний аналоговий перемикач, який дозволяє передавати аналогові та цифрові сигнали через керовані електронні перемикачі. Завдяки широкому діапазону робочих напруг (від 3V до 18V), низькому опору у включеному стані та високій швидкості роботи, цей чип ідеально підходить для застосувань у аудіо-відео комутації, телекомунікаціях, промисловій автоматизації та системах управління сигналами.

Основні характеристики

• Тип: CMOS аналоговий перемикач
• Кількість каналів: 4
• Опір у включеному стані: 125Ω (при 15V)
• Діапазон робочих напруг: 3V – 18V
• Напруга пробою: ±7.5V
• Кутові характеристики перемикання: 80 дБ при 10 кГц
• Низький витік струму у вимкненому стані: 10 пА (при 10V)
• Високий імпеданс керуючих входів: 10¹²Ω
• Низький рівень перехресних завад: -50 дБ (8МГц, 1кОм)
• Максимальна робоча температура: -55°C ÷ +125°C
• Корпус: DIP-14

Специфікації

Інструкція з використання

1. Живлення: підключіть мікросхему до джерела живлення від 3V до 18V.
2. Керування: кожен перемикач керується незалежним цифровим сигналом, що подається на відповідний вхід.
3. Передача сигналу: мікросхема може передавати як аналогові, так і цифрові сигнали.
4. Захист: використовуйте відповідні резистори та фільтри для запобігання шуму та перевантажень.

   CD4066B купити, аналоговий перемикач 4 канали, білатеральний перемикач, аналоговий комутатор 4066, цифровий ключ 4066, CMOS аналоговий ключ, мікросхема перемикання сигналів, чотириканальний аналоговий перемикач, мікросхема CD4066B, DIP-14 перемикач.

купити CD4066B, аналоговий перемикач DIP-14, мікросхема 4066, білатеральний аналоговий ключ, комутатор сигналів CD4066.

Документація cd4066 pdf
