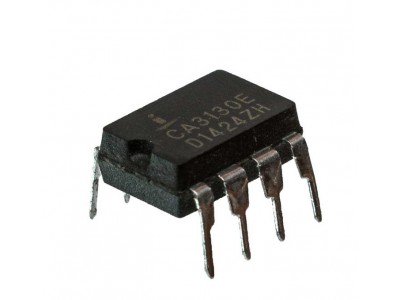

CA3130E || Операційний підсилювач DIP-8

Мікросхема CA3130E || Операційний підсилювач DIP-8

Опис

    CA3130E - високошвидкісний операційний підсилювач з вхідними МОП-транзисторами та вихідним біполярним каскадом. Поєднує переваги MOS-технології (високий вхідний опір, низький струм витоку) з великою швидкістю наростання вихідного сигналу і можливістю роботи поблизу нульового потенціалу. Завдяки цим властивостям використовується в точних аналогових схемах, генераторах, компараторах і системах керування.

Основні характеристики

• Тип: операційний підсилювач
• Корпус: DIP-8
• Напруга живлення: ±5 В ... ±16 В або однополярне 5-32 В
• Вхідний струм: 10 пА (тип.)
• Вхідний опір: понад 1,5 ТΩ
• Швидкість наростання сигналу (slew rate): 10 В/мкс
• Частота одиничного підсилення: 15 МГц
• Напруга зміщення: 5 мВ (тип.)
• Вихідний струм: до ±20 мА
• Робоча температура: від -40 °C до +85 °C
• Низьке споживання енергії

Специфікація

Інструкція

• Підключіть виводи живлення до контактів 4 (V−) та 7 (V+).
• Вивід 3 використовується як неінверсний вхід, вивід 2 - як інверсний.
• Вивід 6 є виходом підсилювача.
• Для стабілізації роботи додайте конденсатор між виводами 1 і 8 (частотна компенсація).
• Для захисту від осциляцій рекомендується розміщувати байпас-конденсатори біля ніжок живлення.
• Може використовуватись як компаратор, буфер або аналоговий підсилювач у схемах з малими сигналами.
