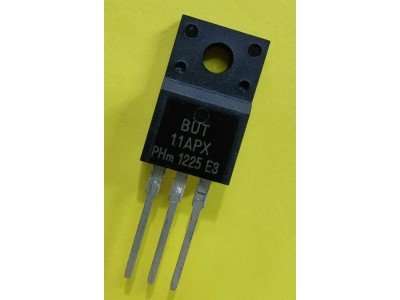

BUT11APX || транзистор TO-220 NPN

datasheet but11apx pdf
Опис:
  Транзистор BUT11APX-1200 — це високовольтний, швидкодіючий NPN транзистор, розроблений для горизонтальних схем розгортки кольорових телевізорів. Він забезпечує високий рівень стійкості до зміни струму бази і колектора, що знижує максимальне теплове навантаження при перемиканні.

Технічна інформація:

• Максимальна напруга колектор-емітер (VCESM_{CESM}CESM​): 1200 В
• Напруга колектор-база (VCBO_{CBO}CBO​): 1200 В
• Напруга колектор-емітер (VCEO_{CEO}CEO​): 550 В
• Постійний струм колектора (IC_CC​): до 6 А
• Піковий струм колектора (ICM_{CM}CM​): до 10 А
• Загальна потужність розсіювання (Ptot_{tot}tot​): 32 Вт при Ths≤25∘C T_{hs} \leq 25^\circ CThs​≤25∘C
• Насичення колектор-емітер (VCEsat_{CEsat}CEsat​): 0.15 - 1.0 В
• Коефіцієнт підсилення (hFE_{FE}FE​) при IC_CC​ = 3 А: 15.5
• Час вимикання (tf_ff​): 170 - 300 нс

Призначення:
Використовується у схемах горизонтального розгортання телевізорів, джерелах живлення, схемах інверторів і високовольтних електронних приладах.
