BD140 || Транзистор TO-126 PNP

Повний опис

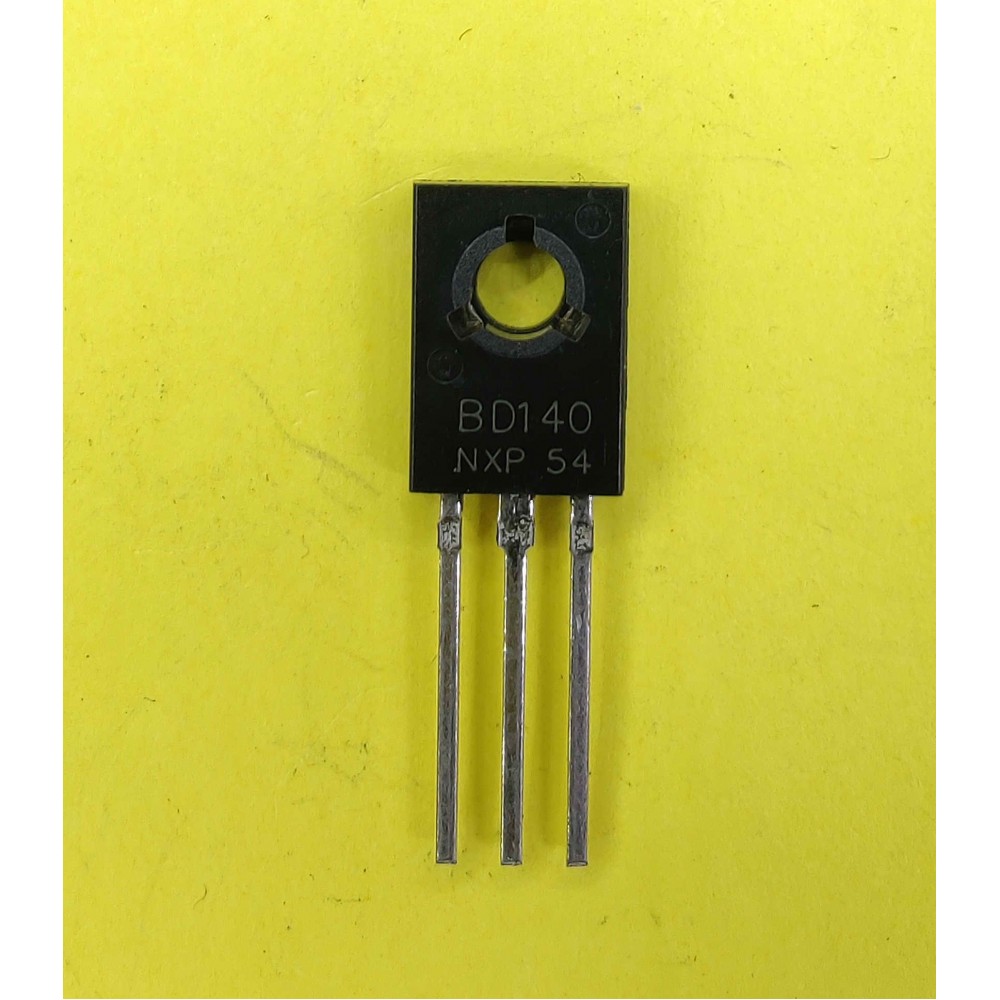

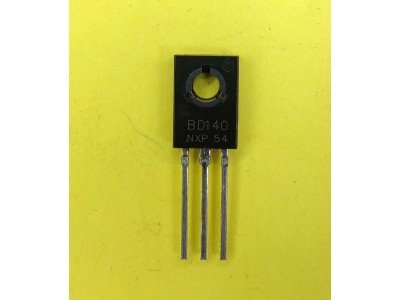

BD140  - PNP біполярний транзистор середньої потужності, який використовується у схемах підсилювачів та комутаційних додатках. Завдяки високій стабільності та ефективності, цей транзистор ідеально підходить для побутових і промислових електронних пристроїв. BD140 є комплементарним до транзистора BD139.

Основні характеристики

• Тип транзистора: PNP.
• Напруга колектор-база (VCBO): -80 В.
• Напруга колектор-емітер (VCEO): -80 В.
• Напруга емітер-база (VEBO): -5 В.
• Максимальний струм колектора (IC): -1.5 А (постійний), -3 А (піковий).
• Потужність розсіювання (PC): 12.5 Вт (при TC = 25°C).
• Температурний діапазон роботи: -55°C до +150°C.
• Коефіцієнт підсилення струму (hFE): 40–250 (при VCE = -2 В, IC = -150 мА).
• Корпус: TO-126.

Специфікації

Інструкція з монтажу

1. Підготовка:
   • Перевірте параметри транзистора щодо вимог вашої схеми.
2. Монтаж:
   • Закріпіть транзистор на радіаторі для ефективного тепловідведення.
   • Підключіть виводи до друкованої плати:
     • Вивід 1: Емітер.
     • Вивід 2: Колектор.
     • Вивід 3: База.
3. Експлуатація:
   • Забезпечте роботу в межах рекомендованих умов напруги, струму та температури.

BD140, PNP транзистор, біполярний транзистор, транзистор TO-126, підсилювач потужності, середньопотужний транзистор, транзистор для комутації.

транзистор BD140, PNP середньопотужний транзистор, транзистор для підсилювачів, комутаційний транзистор TO-126.

Datasheet BD140 pdf
