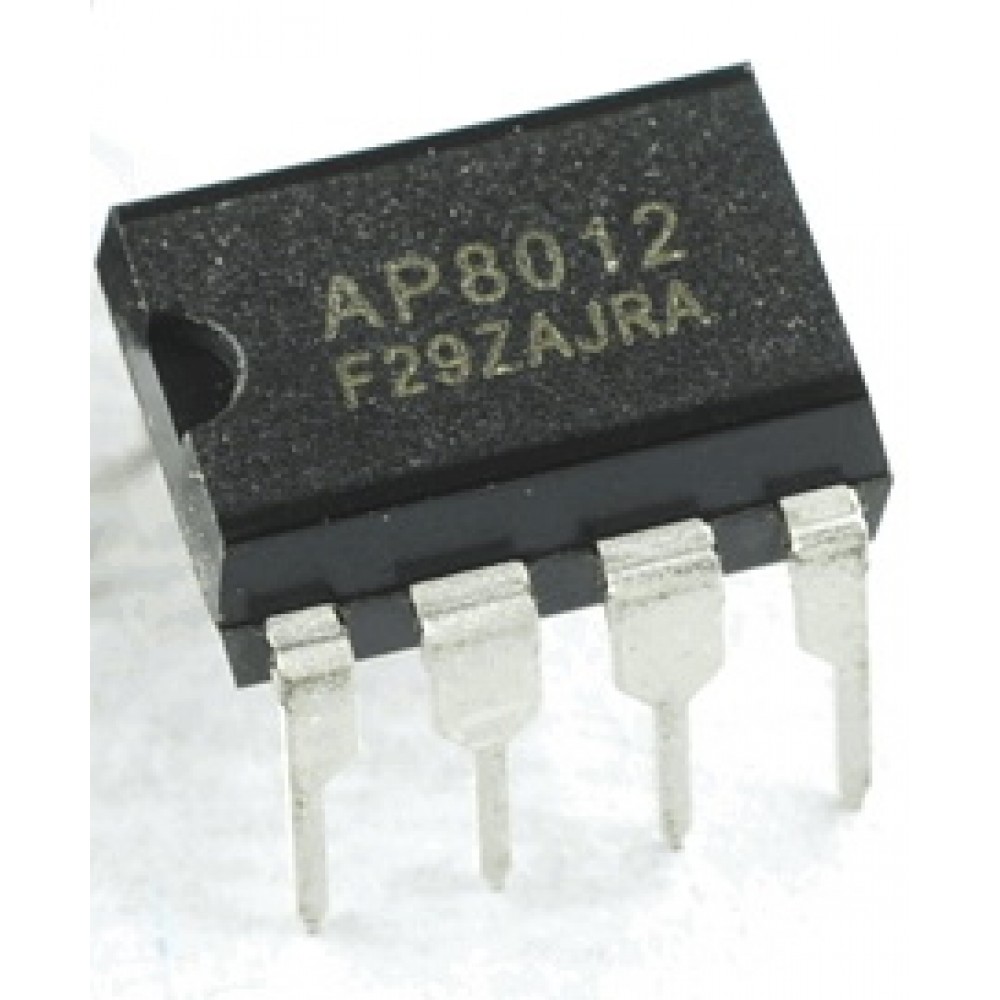

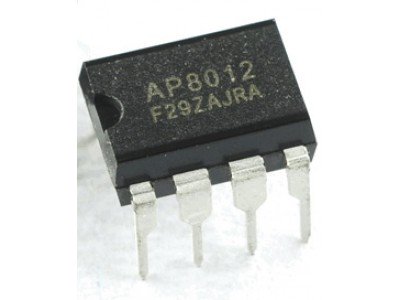

AP8012 || шім-контроле DIP-8

Опис

AP8012 — це високовольтний первинний комутатор для офлайн-імпульсних джерел живлення (SMPS), що поєднує в собі спеціалізований ШІМ-контролер з потужним MOSFET на одному кристалі. Цей чип забезпечує широкий діапазон вхідної напруги від 85 В до 265 В та підтримує вихідну потужність до 13 Вт для різних додатків.

Технічна інформація

• Тип: ШІМ контролер з інтегрованим MOSFET
• Діапазон вхідної напруги: 85 В - 265 В
• Вихідна потужність:
  • SOP8: 5 Вт (США), 8 Вт (Європа)
  • DIP8: 8 Вт (США), 13 Вт (Європа)
• Робоча частота: 60 кГц (фіксована)
• Розміри:
  • SOP8: 4.70 x 6.00 мм
  • DIP8: 9.05 x 6.35 мм
• Максимальна напруга стоку: 730 В
• Максимальна робоча температура: 150°C
• Особливості: Захист від перенапруги, перевантаження, перегріву, блокування при низькій напрузі.

Призначення

AP8012 підходить для використання у різноманітних офлайн-імпульсних джерелах живлення, таких як зарядні пристрої, блоки живлення для DVD/VCD плеєрів, мікрохвильові печі, блоки живлення для кондиціонерів, STB-пристроїв, а також драйвери для світлодіодних ламп.

  AP8012, офлайн ШІМ контролер, інтегрований MOSFET, первинний комутатор, AC/DC перетворювач, блок живлення, захист від перенапруги, захист від перегріву, SMPS, зарядні пристрої, блоки живлення для DVD, драйвери для світлодіодів, блокування при низькій напрузі, AiT Semiconductor, DIP8, SOP8.

 AP8012, ШІМ контролер AP8012, офлайн комутатор AP8012, інтегрований MOSFET AP8012, блок живлення з AP8012, перетворювач напруги AP8012, AiT AP8012

Доукументайція AP8012 pdf
