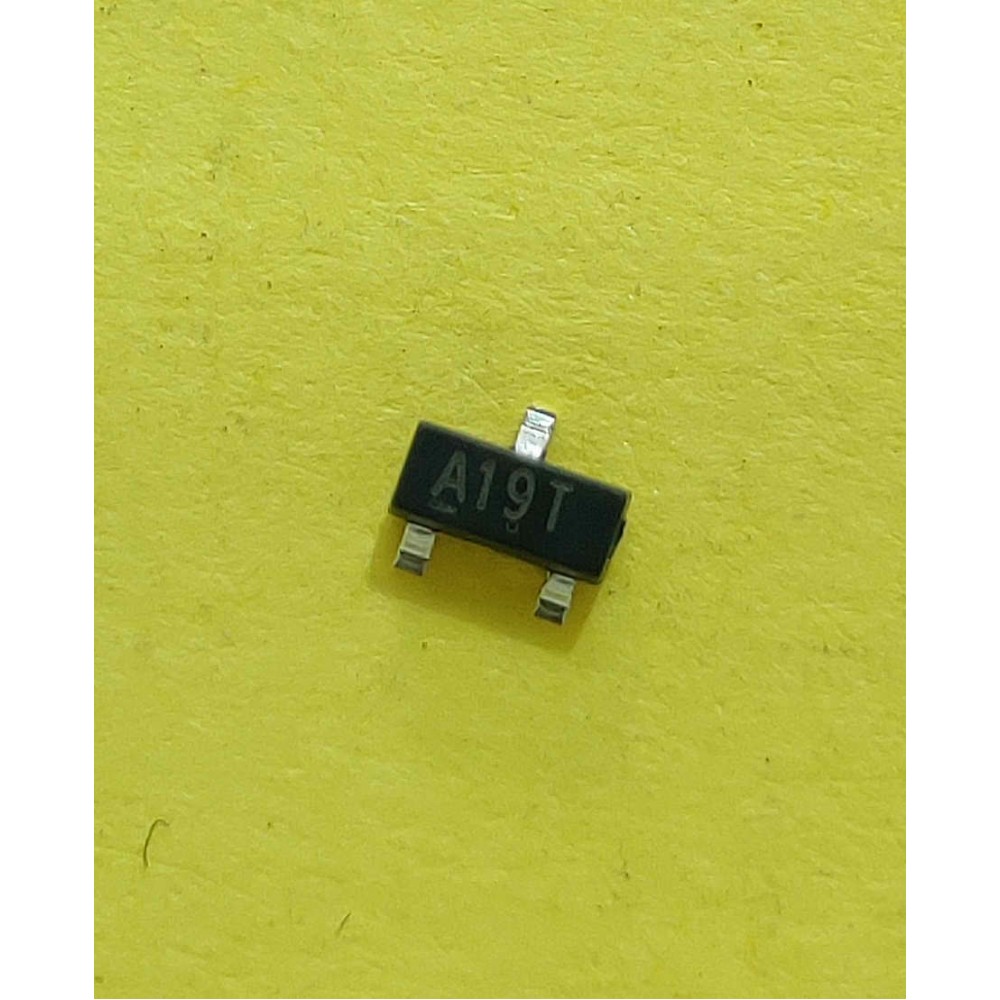

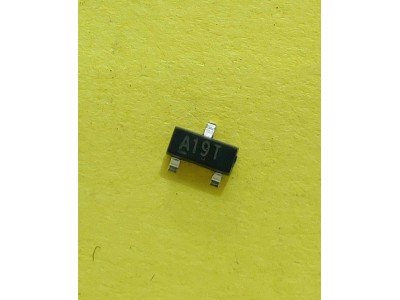

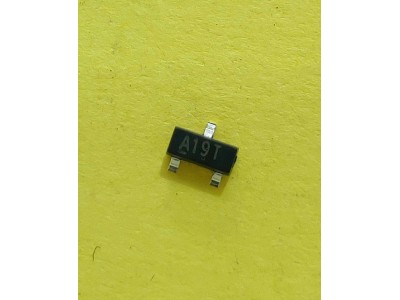

AO3401 || Транзистор SOT-23 P-channel

Транзистор AO3401 30V*4.2A*1W P-channel SOT-23
Опис

  AO3401 – це P-канальний MOSFET транзистор, розроблений для роботи в низьковольтних схемах комутації, імпульсних джерелах живлення та PWM-застосуваннях. Використовує сучасну траншейну технологію, що забезпечує низький опір у відкритому стані (RDS(on)), малий заряд затвора та роботу при напрузі затвора всього від -2.5 В. Транзистор AO3401 ідеально підходить для схем з високою продуктивністю, забезпечуючи надійну роботу та високу енергоефективність.

Основні характеристики

• Тип транзистора: P-канальний MOSFET.
• Максимальна напруга стік-витік (VDS): -30 В.
• Максимальний струм стоку (ID):
  • Постійний: -4 А.
  • Імпульсний: -27 А.
• Опір у відкритому стані (RDS(on)):
  • при VGS = -10 В: ≤ 50 мОм.
  • при VGS = -4.5 В: ≤ 60 мОм.
  • при VGS = -2.5 В: ≤ 85 мОм.
• Потужність розсіювання (PD): до 1.4 Вт.
• Корпус: SOT23 (компактний).
• Температурний діапазон роботи: від -55°C до +150°C.

Специфікації

• Порогова напруга затвору (VGS(th)): -0.5 … -1.3 В.
• Загальний заряд затвора (Qg):
  • при VGS = -10 В: 14 нКл.
  • при VGS = -4.5 В: 7 нКл.
• Ємності:
  • Вхідна (Ciss): 645 пФ.
  • Вихідна (Coss): 80 пФ.
  • Зворотна (Crss): 55 пФ.
• Швидкість перемикання:
  • Час затримки увімкнення (tD(on)): 6.5 нс.
  • Час вимкнення (tD(off)): 41 нс.
• Максимальний струм діода (IS): -2 А.
• Напруга прямого діода (VSD): -0.7 … -1 В.
• Температурний опір канал-корпус (RθJA): 125°C/Вт.

Переваги

• Низький опір у відкритому стані для зниження втрат енергії.
• Компактний корпус SOT23 для монтажу на друкованих платах.
• Швидке перемикання для високочастотних схем.
• Надійність при роботі в широкому діапазоні температур.
• Підходить для низьковольтних додатків.

  AO3401 MOSFET, P-канальний транзистор AO3401, польовий транзистор AO3401, низьковольтний MOSFET, AO3401 для PWM, транзистор -30 В, компактний SOT23 транзистор.

  транзистор AO3401, P-канальний MOSFET AO3401, транзистор для джерел живлення AO3401, компактний MOSFET SOT23, польовий транзистор -30 В, транзистори для портативних пристроїв, AO3401 для регуляторів напруги, низьковольтний MOSFET транзистор, швидкий перемикальний транзистор, транзистор для PWM схем, надійний MOSFET AO3401, енергоефективний транзистор AO3401.

datasheet AO3401 pdf

Кодування :

• X1CV
• A19T
