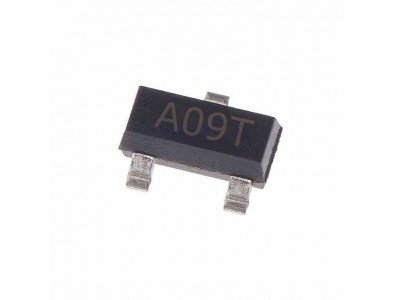

AO3400 || Транзистор SOT-23 N-channel

AO3400 || Транзистор N-channel

Опис

  AO3400 – N-канальний MOSFET транзистор, розроблений для роботи в низьковольтних схемах комутації, імпульсних джерелах живлення та PWM-застосуваннях. Завдяки низькому опору у відкритому стані (RDS(on)) і високій енергоефективності, цей транзистор ідеально підходить для схем з високою продуктивністю. Використання сучасної траншейної технології забезпечує надійність і стабільність роботи навіть за умов підвищених температур. AO3400 широко застосовується у споживчій електроніці, портативних пристроях, регуляторах напруги та інших малогабаритних пристроях.

Основні характеристики

• Тип транзистора: N-канальний MOSFET.
• Максимальна напруга стік-витік (VDS): 30 В.
• Максимальний струм стоку (ID): 5.8 А.
• Опір у відкритому стані (RDS(on)):
  • при VGS = 10 В: ≤ 28 мОм.
  • при VGS = 4.5 В: ≤ 33 мОм.
  • при VGS = 2.5 В: ≤ 52 мОм.
• Потужність розсіювання (PD): до 1.4 Вт.
• Корпус: SOT23 (компактний).
• Температурний діапазон роботи: від -55°C до +150°C.

Специфікації

• Порогова напруга затвору (VGS(th)): 0.65–1.45 В.
• Загальний заряд затвора (Qg): 6–7 нКл.
• Ємності:
  • Вхідна (Ciss): 630 пФ.
  • Вихідна (Coss): 75 пФ.
  • Зворотна (Crss): 50 пФ.
• Швидкість перемикання:
  • Час затримки увімкнення (tD(on)): 3 нс.
  • Час вимкнення (tD(off)): 25 нс.
• Максимальний струм діода (IS): 2 А.
• Напруга прямого діода (VSD): 0.7–1 В.
• Температурний опір канал-корпус (RθJA): 125°C/Вт.

Переваги

• Наднизький опір у відкритому стані для мінімізації втрат енергії.
• Швидке перемикання для високочастотних схем.
• Компактний корпус SOT23 для зручного монтажу.
• Надійність при роботі в широкому діапазоні температур.
• Підходить для низьковольтних додатків.

  AO3400 MOSFET, N-канальний транзистор AO3400, польовий транзистор AO3400, низьковольтний MOSFET, AO3400 для PWM, транзистор 30 В, компактний SOT23 транзистор.

  транзистор AO3400, N-канальний MOSFET AO3400, транзистор для джерел живлення AO3400, компактний MOSFET SOT23, польовий транзистор 30 В, транзистори для портативних пристроїв, AO3400 для регуляторів напруги, низьковольтний MOSFET транзистор, швидкий перемикальний транзистор, транзистор для PWM схем, надійний MOSFET AO3400, енергоефективний транзистор AO3400.

Документація ao3400 pdf
Кодування :

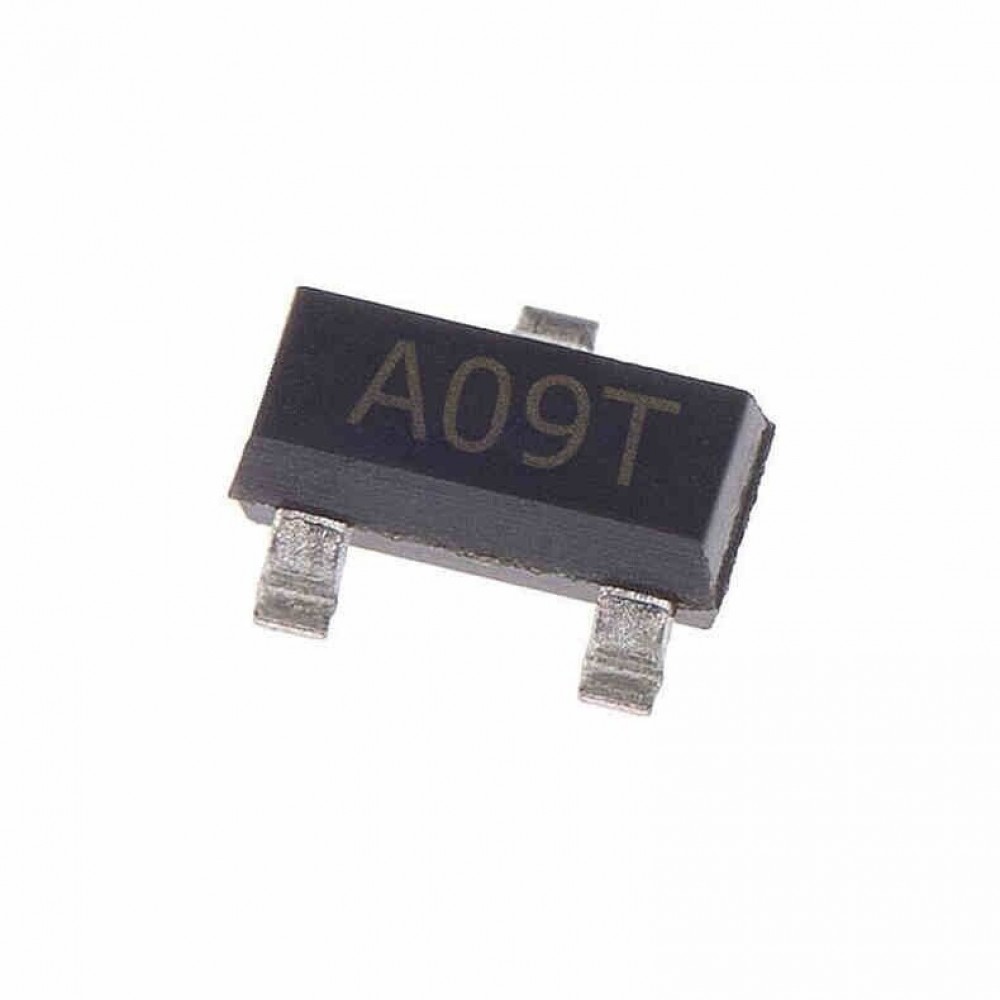

• A09T
  A01T
