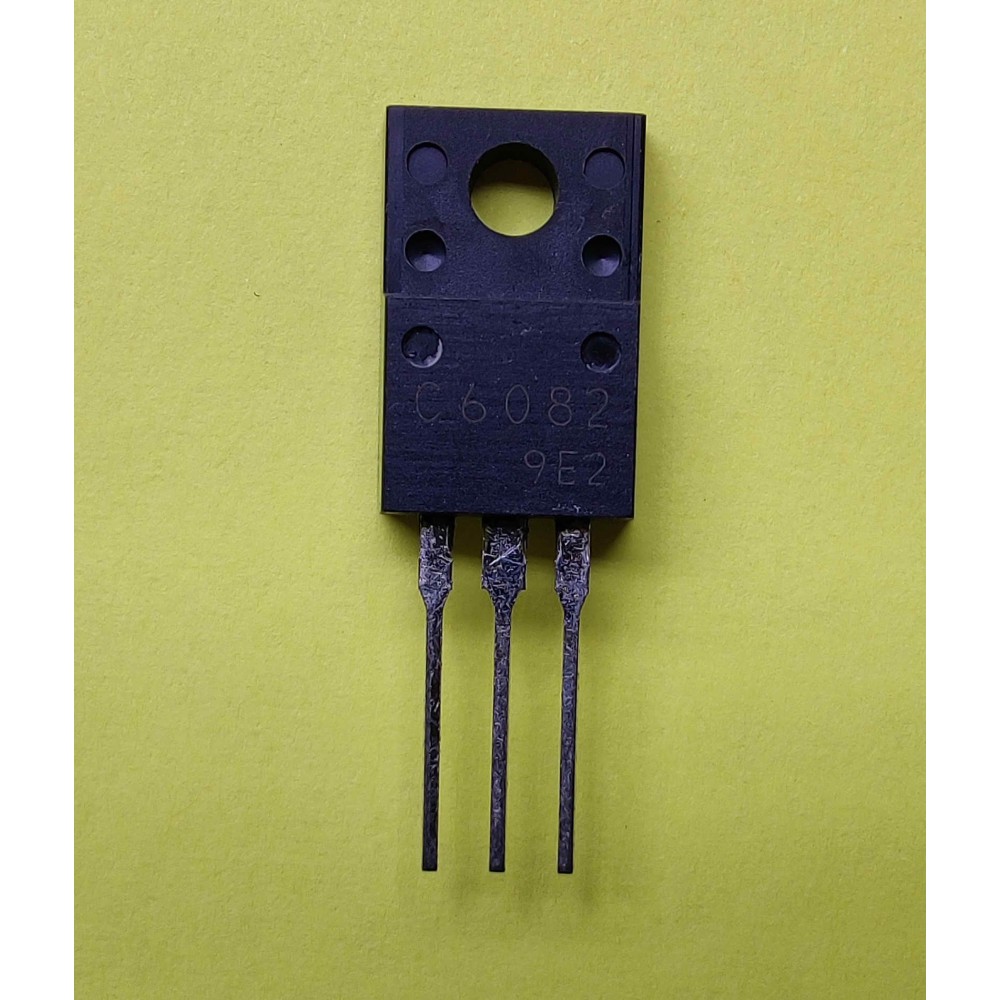

2SC6082 || транзистор TO-220 NPN

Повний опис

2SC6082 - біполярний транзистор (NPN) з низьким падінням напруги колектор-емітер (VCE(sat)), розроблений для високошвидкісного комутаційного використання, зокрема в схемах регулювання напруги та драйверах. Транзистор виготовлений із застосуванням технології MBIT, що забезпечує високу продуктивність і надійність.

Основні характеристики

• Тип корпусу: TO-220F-3SG (3-Lead Fullpack).
• Максимальна напруга колектор-база (VCBO): 60 В.
• Максимальна напруга колектор-емітер (VCEO): 50 В.
• Максимальна напруга емітер-база (VEBO): 6 В.
• Максимальний струм колектора (IC): 15 А.
• Імпульсний струм колектора (ICP): 20 А.
• Потужність розсіювання (PC): 23 Вт при температурі корпуса 25°C.
• Діапазон робочих температур (Tj): -55°C до +150°C.
• Коефіцієнт підсилення струму (HFE): 200–560 (VCE = 2 В, IC = 330 мА).
• Швидкість перемикання:
  • Час включення (ton): 52 нс.
  • Час зберігання (tstg): 560 нс.
  • Час падіння (tf): 37 нс.

Специфікації

Інструкція

1. Підключення:
   • Вивід 1: База.
   • Вивід 2: Колектор.
   • Вивід 3: Емітер.
2. Установка: Встановіть транзистор у відповідний радіатор для ефективного тепловідведення.
3. Комутація: Дотримуйтеся максимальних параметрів робочих напруг та струмів.
