2SA2098 || Біполярний транзистор p-n-p

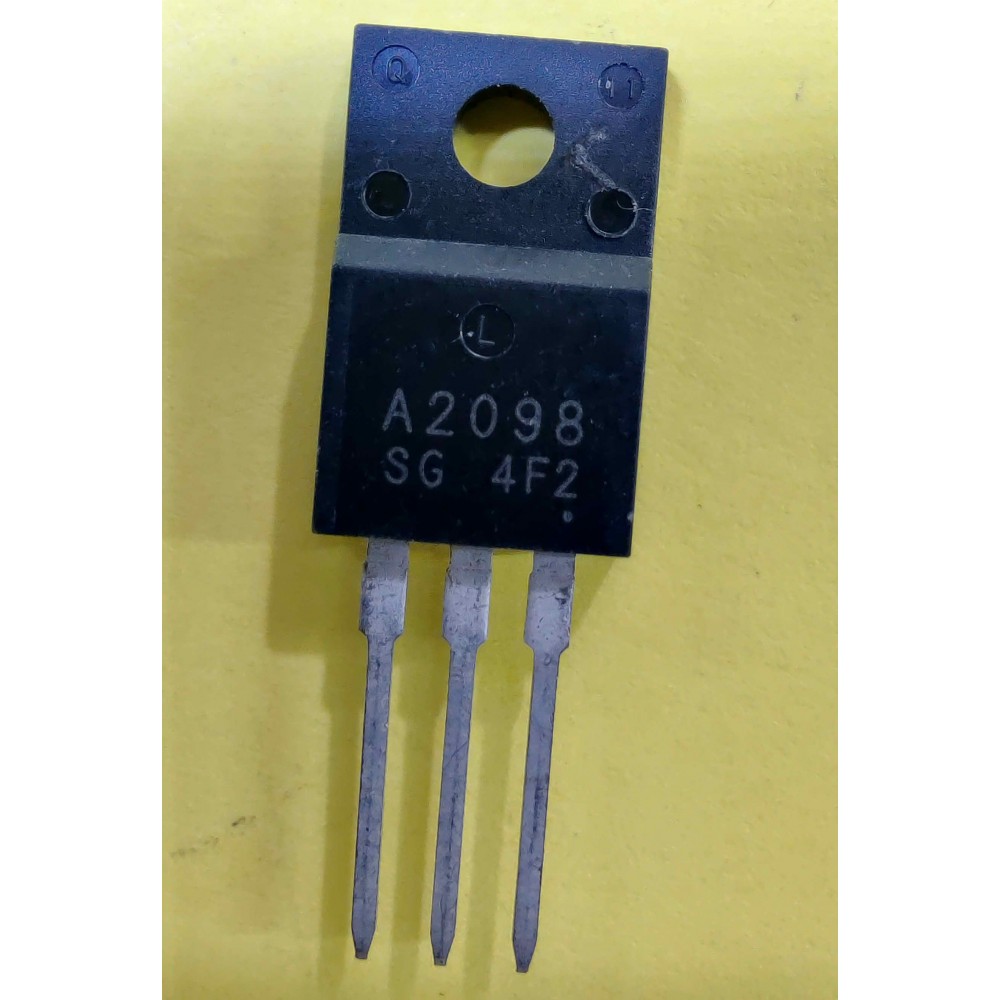

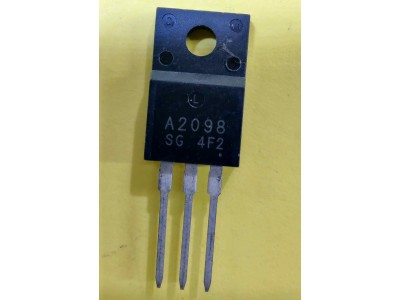

 Транзистор 2SA2098 (15V*60A*30W) P-N-P

Опис

  Транзистор 2SA2098 – це кремнієвий PNP епітаксіальний планарний транзистор, спеціально розроблений для роботи в високострумових схемах, таких як релейні драйвери, лампові драйвери та драйвери двигунів. Завдяки технології MBIT, високій струмовій ємності та низькій насичувальній напрузі, транзистор забезпечує стабільну роботу, швидке перемикання і високу продуктивність. Поставляється у корпусі TO-220ML для ефективного тепловідведення.

Основні характеристики

• Тип транзистора: PNP.
• Максимальна напруга колектор-емітер (Vce): -50 В.
• Максимальний струм колектора (Ic): -15 А.
• Піковий струм колектора (Icp): -20 А.
• Максимальна потужність розсіювання (Pc): 30 Вт (з радіатором).
• Коефіцієнт підсилення струму (hFE): 180–560.
• Робоча частота (ft): до 200 МГц.
• Корпус: TO-220ML.

Специфікації

• Напруга колектор-база (VCBO): -50 В.
• Напруга емітер-база (VEBO): -6 В.
• Сатураційна напруга колектор-емітер (VCE(sat)): 200–500 мВ.
• Температурний діапазон роботи: -55°C до +150°C.
• Час включення (td(on)): 50 нс.
• Час зберігання (tstg): 400–700 нс.

Переваги

• Висока струмова здатність до 15 А для потужних навантажень.
• Низька насичувальна напруга для енергоефективності.
• Швидке перемикання для високочастотних додатків.
• Надійність і довготривала робота навіть у складних умовах.

Стоїть в парі з 2SC6082
Документація 2sa2098 pdf
