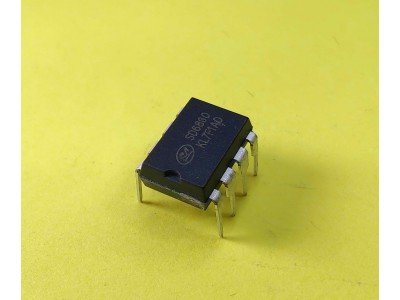

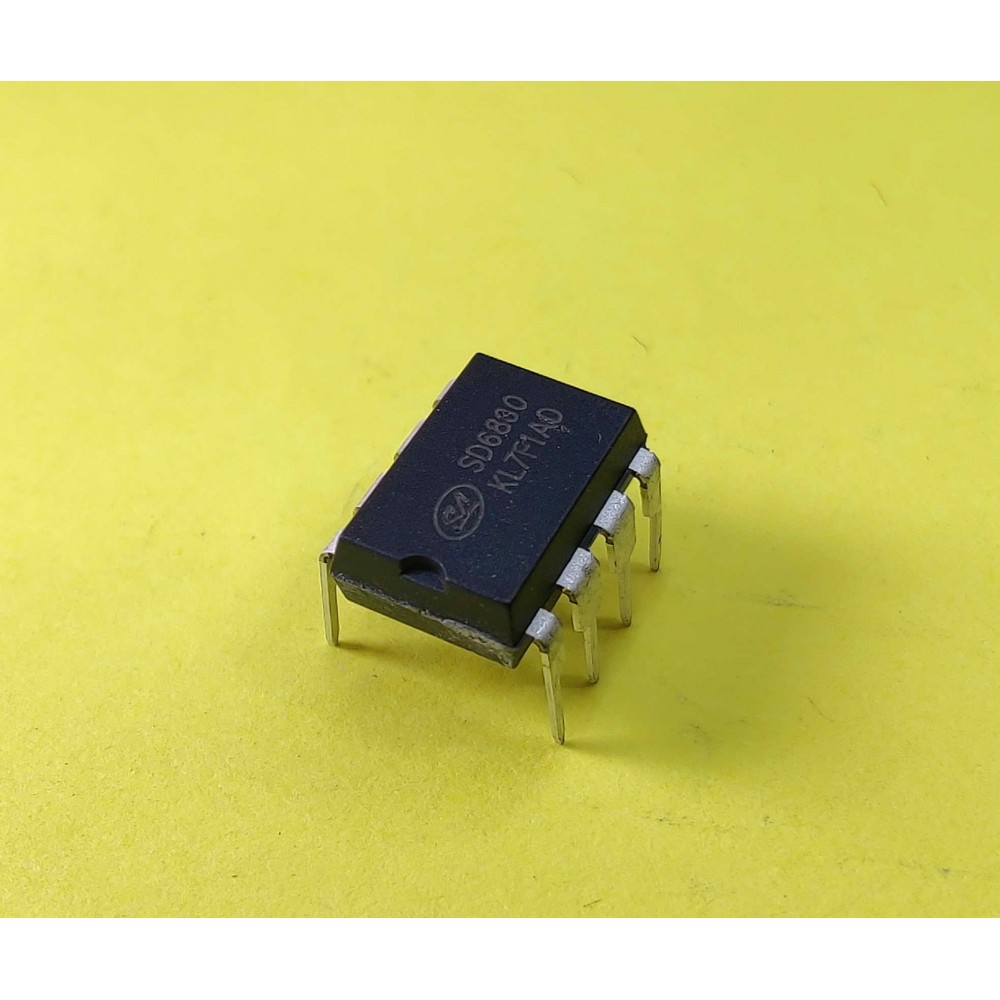

SD6830 || PWM - контролер DIP-8

  SD6830 - високоефективний ШІМ-контролер струмового режиму з інтегрованим високовольтним MOSFET, призначений для оффлайн AC/DC перетворювачів. Мікросхема підтримує роботу в режимі зеленого енергозбереження (Green Mode) при низькому навантаженні, забезпечує низьке енергоспоживання та має вбудовані функції захисту від перенапруги, перевантаження, перегріву та короткого замикання.

Основні характеристики

• Тип управління: струмовий режим із PWM+PFM.
• Максимальна потужність:
  • 85–265 VAC: до 12 Вт (без охолодження), до 15 Вт (з охолодженням).
• Вбудований MOSFET: із допустимою напругою до 700 В.
• Енергоспоживання:
  • У режимі очікування: <50 мкА.
  • Робочий режим: до 2.8 мА.
• Режим роботи:
  • Частота PWM: 61 кГц.
  • Зменшення частоти в режимі очікування для економії енергії.
• Функції захисту:
  • Захист від перевантаження (OLP).
  • Захист від перенапруги (OVP).
  • Захист від перегріву (OTP).
  • Цикл-за-циклом обмеження струму (OCP).
• Корпус: DIP-8.

Специфікації

Інструкція

1. Підключення живлення: Подайте живлення (5–9 В) на контакт VCC.
2. Конфігурація трансформатора: Використовуйте трансформатор відповідно до параметрів схеми.
3. Захисти: Налаштуйте порогові значення струму та напруги через зовнішні компоненти.
4. Експлуатація: Використовуйте вбудований режим Green Mode для зменшення енергоспоживання при низьких навантаженнях.

SD6830, ШІМ-контролер, струмовий режим, 700 В MOSFET, 61 кГц, DIP-8, AC/DC перетворювач, Green Mode.

SD6830, ШІМ-контролер із вбудованим MOSFET, AC/DC перетворювач, DIP-8, 61 кГц.

Документація sd6830 pdf
