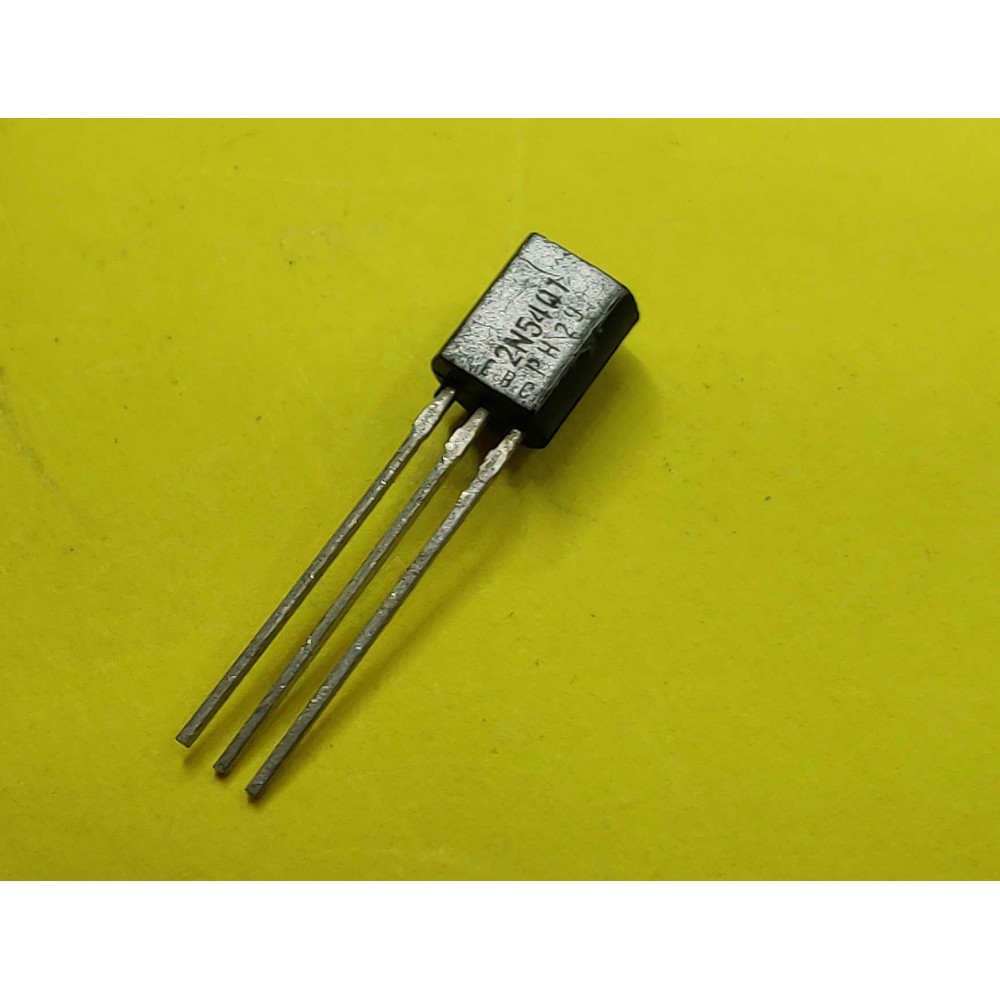

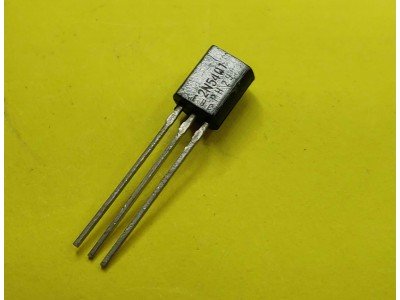

2N5401 || Транзистор TO-92 PNP

Опис

   2N5401 - PNP біполярний транзистор із кремнієвим підсиленням, призначений для використання в схемах підсилювачів низьких і середніх частот. Завдяки високій напрузі колектор-емітер (до 150 В) та низькому рівню шуму, цей транзистор ідеально підходить для роботи в аудіо- і відеопідсилювачах, а також у лінійних схемах.

Основні характеристики

• Тип транзистора: PNP.
• Максимальна напруга колектор-база (VCBO): -160 В.
• Максимальна напруга колектор-емітер (VCEO): -150 В.
• Максимальна напруга емітер-база (VEBO): -5 В.
• Максимальний струм колектора (IC): -600 мА.
• Максимальна потужність розсіювання (Ptot): 625 мВт (при TA = 25°C) або 1.5 Вт (при TC = 25°C).
• Температурний діапазон роботи: -55°C до +150°C.
• Коефіцієнт підсилення струму (hFE): від 50 до 240 при VCE = 5 В, IC = 10 мА.
• Частота переходу (fT): до 300 МГц.

Специфікації

Інструкція з монтажу

1. Підготовка:
   • Перевірте параметри транзистора для відповідності вимогам вашої схеми.
2. Монтаж:
   • Встановіть транзистор у друковану плату, дотримуючись розташування виводів:
     • Вивід 1: Емітер.
     • Вивід 2: База.
     • Вивід 3: Колектор.
   • Закріпіть транзистор для забезпечення надійного контакту.
3. Експлуатація:
   • Використовуйте транзистор у межах зазначених параметрів.

2N5401, PNP транзистор, біполярний транзистор, TO-92 корпус, транзистор для підсилювачів, низькошумний транзистор.

транзистор 2N5401, PNP біполярний транзистор, транзистор для аудіопідсилювачів, транзистор TO-92, транзистор -150 В.

Документація 2n5401 pdf
