Скорочений опис
Datasheet 1N5819 pdf Опис 1N5819 - діод Шотткі з бар'єрним переходом, який забезпечує ефективне випрямлення струму з низькими втратами енергії та низьким прямим падінням напруги. Завдяки високій здатності витримуват... Читати далі...
Характеристики
- Код товару: 0900015
- Наявність: На складі 72

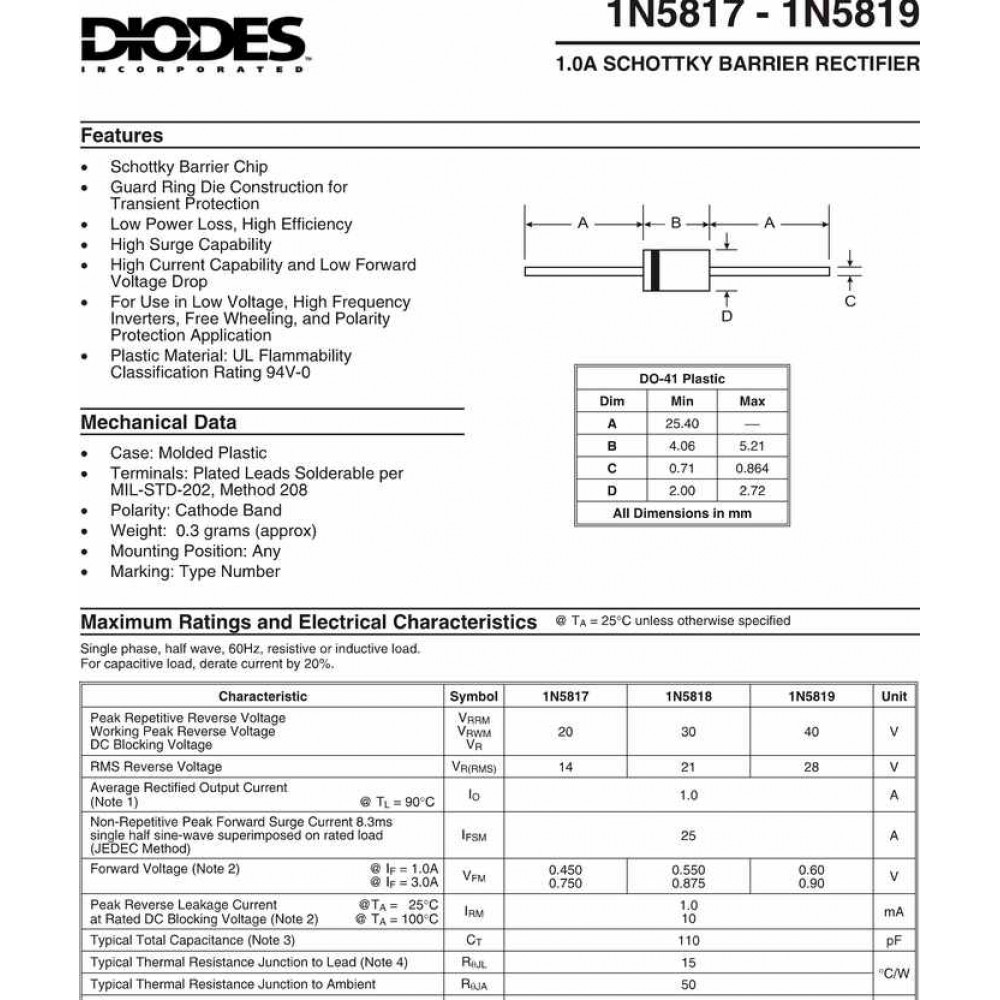

Datasheet 1N5819 pdf
Опис

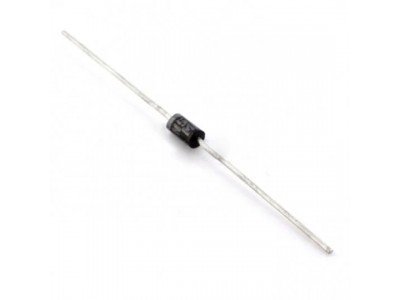

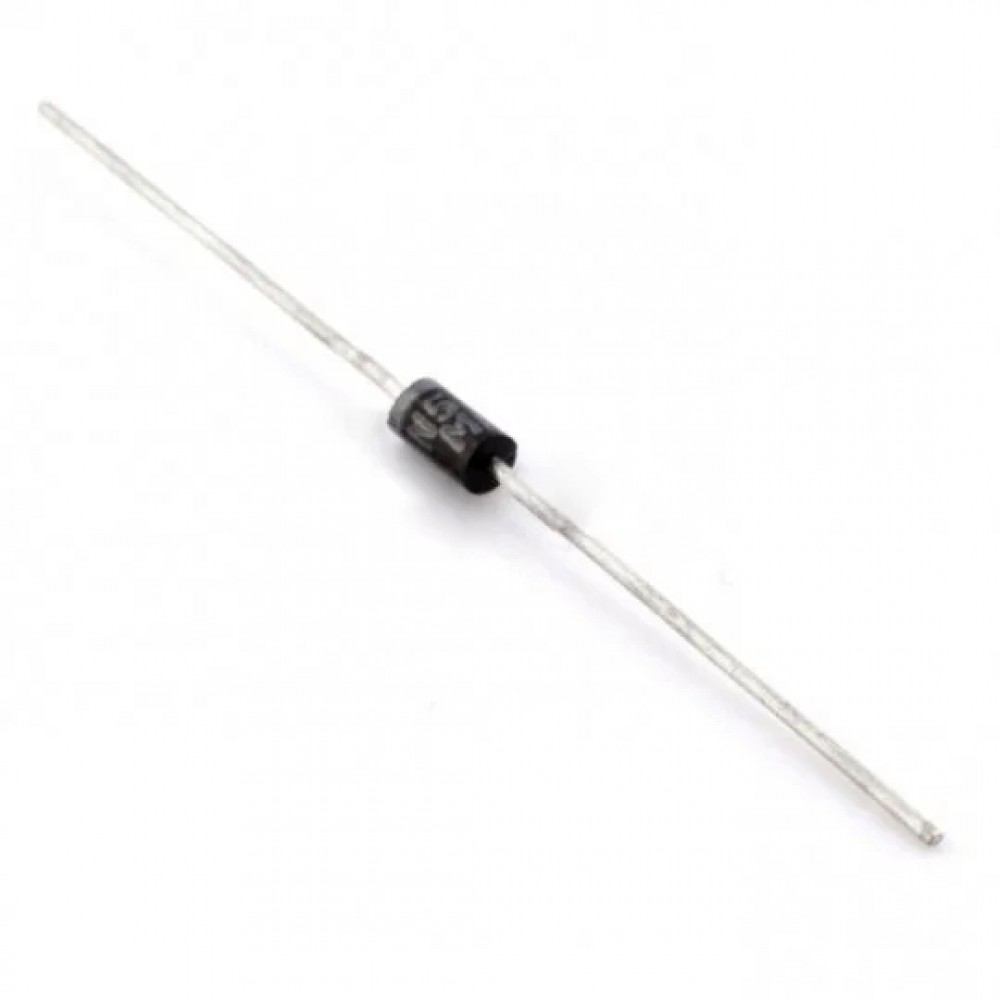

1N5819 - діод Шотткі з бар'єрним переходом, який забезпечує ефективне випрямлення струму з низькими втратами енергії та низьким прямим падінням напруги. Завдяки високій здатності витримувати імпульсний струм і високій надійності, пристрій підходить для інверторів, захисту полярності та інших застосувань.
Основні характеристики
- Максимальна зворотна напруга: 40 В.
- Середній випрямлений струм: 1 А.
- Максимальний імпульсний струм: 25 А (8,3 мс).
- Пряме падіння напруги: до 0.9 В при 3 А.
- Робочий температурний діапазон: -65…+125 °C.
- Тип корпусу: DO-41.
- Вага: 0.3 г.
Специфікації
| Параметр | Значення |
|---|---|
| Повторювана зворотна напруга (VRRM) | 40 В |
| RMS напруга (VRMS) | 28 В |
| Постійна блокуюча напруга (VDC) | 40 В |
| Середній випрямлений струм (IO) | 1.0 А |
| Імпульсний струм (IFSM) | 25 А |
| Пряме падіння напруги (VF) | 0.9 В при 3 А |
| Типова ємність переходу (CT) | 110 пФ |
| Діапазон температур | -65…+125 °C |
Інструкція
-
Переконайтеся, що параметри пристрою відповідають вимогам вашої схеми.
-
Підключіть діод у правильній полярності (катод відмічений смугою).
-
Використовуйте відповідний радіатор для стабільної роботи при великих струмах.
-
Уникайте перевищення граничних характеристик.
1N5819, діод Шотткі, низьковольтний діод, випрямляч струму, високоефективний діод, компактний діод, діод для захисту полярності, інвертори.
1N5819 діод, низьковольтний діод Шотткі, ефективний випрямляч струму, компактний діод для захисту полярності.
| Діоди | |
| Конфігурація діода | Діод шотткі |
| Корпус | DO-41 |
| Максимальна зворотня напруга | 40.0 Вольт |
| Максимальний прямий струм | 1А |
