Повний опис

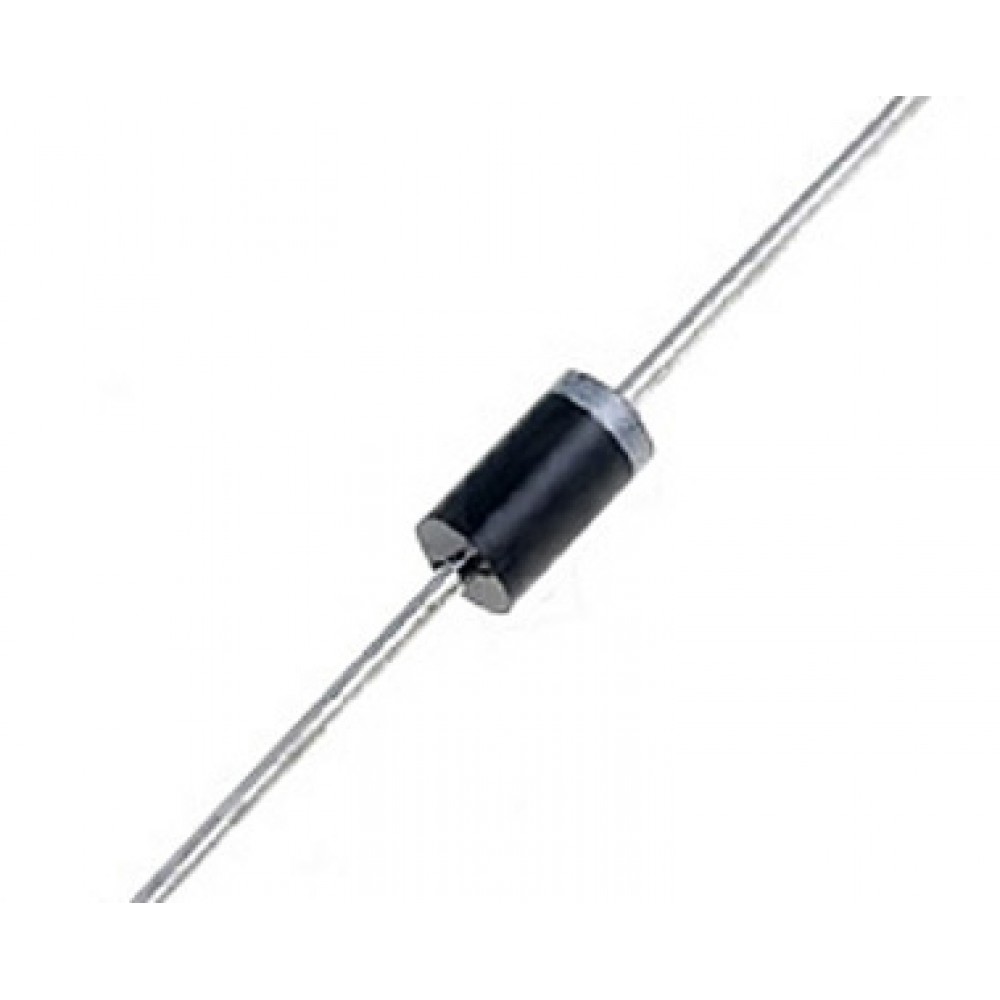

1N5818 - високоефективний діод Шотткі, який забезпечує низьке падіння напруги та швидке перемикання. Цей пристрій ідеально підходить для низьковольтних і високочастотних інверторів, DC/DC перетворювачів, а також для захисту від зворотної полярності.
Основні характеристики
- Максимальна зворотна напруга: 30 В.
- Середній випрямлений струм: 1 А.
- Максимальний імпульсний струм: 25 А (8,3 мс).
- Пряме падіння напруги: до 0.875 В при 3.1 А.
- Робочий температурний діапазон: -65…+125 °C.
- Тип корпусу: DO-41 (DO-204AL).
- Вага: 0.3 г.
Специфікації
| Параметр | Значення |
|---|---|
| Повторювана зворотна напруга (VRRM) | 30 В |
| RMS напруга (VRMS) | 21 В |
| Постійна блокуюча напруга (VDC) | 30 В |
| Середній випрямлений струм (IO) | 1.0 А |
| Імпульсний струм (IFSM) | 25 А |
| Пряме падіння напруги (VF) | 0.875 В при 3.1 А |
| Типова ємність переходу (CJ) | 110 пФ |
| Діапазон температур | -65…+125 °C |
Інструкція
-
Переконайтеся, що параметри пристрою відповідають вимогам вашої схеми.
-
Підключіть діод у правильній полярності (катод відмічений смугою).
-
Використовуйте відповідний радіатор для стабільної роботи при великих струмах.
-
Уникайте перевищення граничних характеристик.
1N5818, діод Шотткі, низьковольтний діод, випрямляч струму, високоефективний діод, компактний діод, діод для захисту полярності, DC/DC перетворювачі.
1N5818 діод, низьковольтний діод Шотткі, ефективний випрямляч струму, компактний діод для захисту полярності.

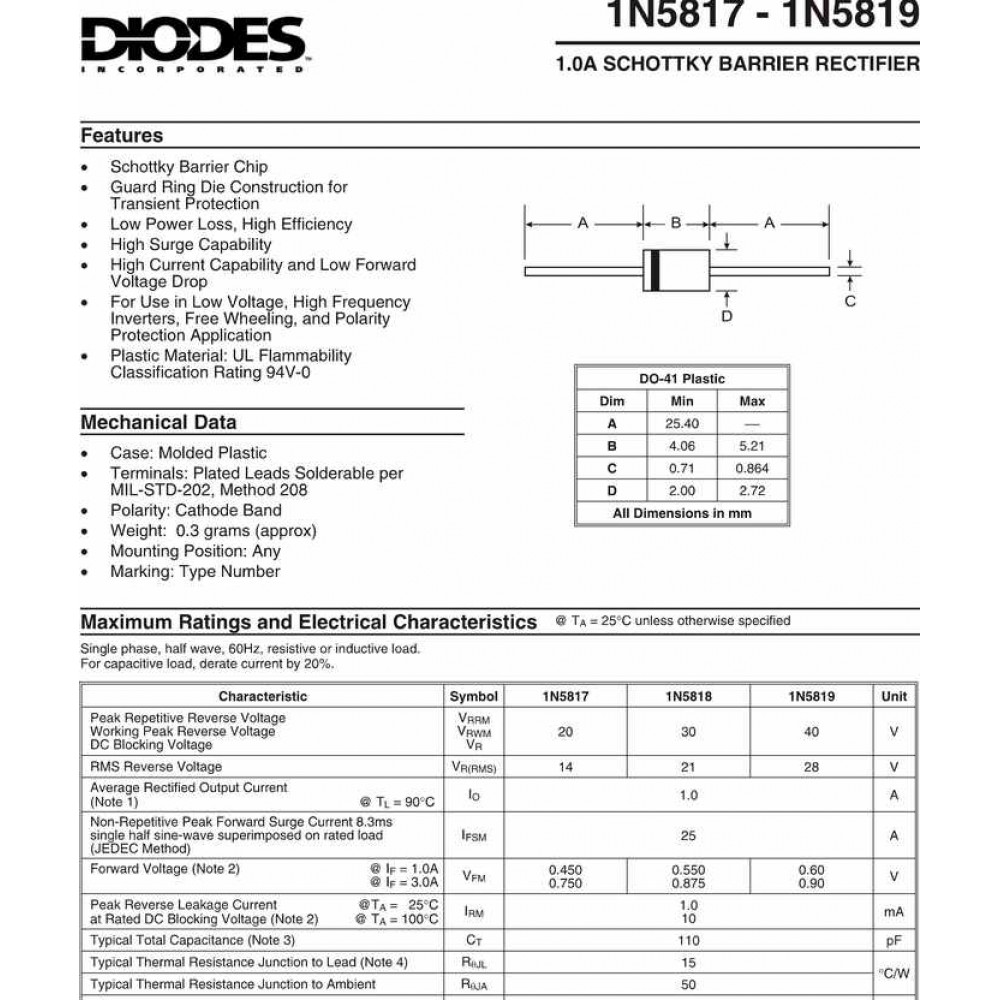

Документація 1n5818 pdf
| Діоди | |
| Конфігурація діода | Діод шотткі |
| Корпус | DO-41 |
| Максимальна зворотня напруга | 30.0 Вольт |
| Максимальний прямий струм | 1.0 Ампер |
