Скорочений опис
UC3843AN - високопродуктивний контролер ШІМ (широтно-імпульсної модуляції) струмового режиму в компактному корпусі SOP-8. Цей компонент спеціально розроблений для забезпечення стабільної роботи імпульсних джерел живле... Читати далі...
Характеристики

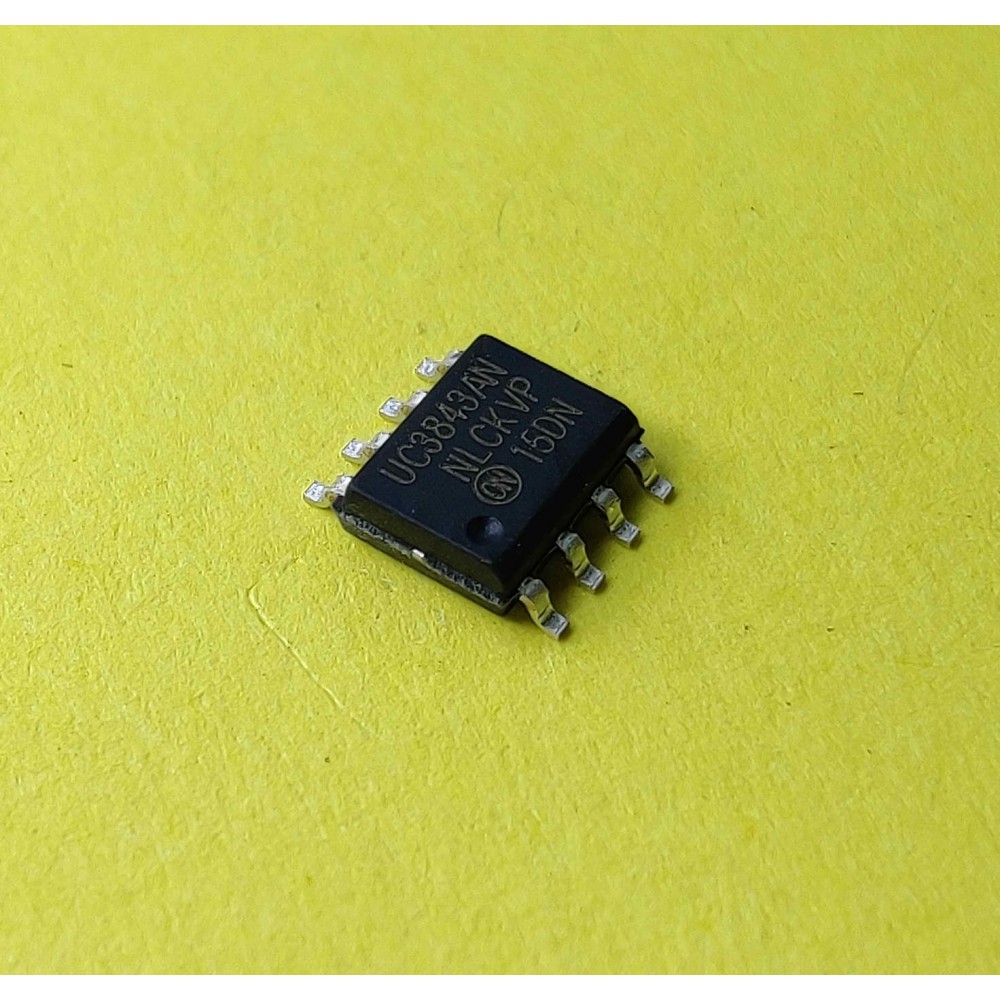

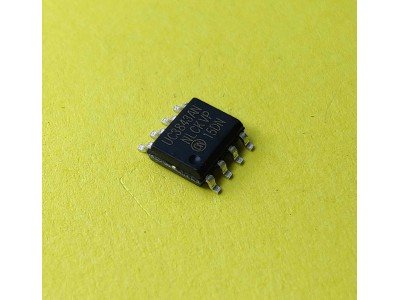

UC3843AN - високопродуктивний контролер ШІМ (широтно-імпульсної модуляції) струмового режиму в компактному корпусі SOP-8. Цей компонент спеціально розроблений для забезпечення стабільної роботи імпульсних джерел живлення, інверторів та інших пристроїв, що потребують високої точності регулювання напруги та струму. Завдяки низькій напрузі запуску і високій швидкості роботи, UC3843AN є ідеальним вибором для застосувань із широким діапазоном вхідної напруги.
Основні характеристики
- Тип компонента: Контролер ШІМ.
- Корпус: SOP-8.
- Режим керування: Струмовий.
- Діапазон вхідної напруги: 8 В – 30 В.
- Частота роботи: До 500 кГц.
- Захист:
- Від перегріву.
- Від перевантаження.
- Від перенапруги.
Специфікації
| Характеристика | Значення |
|---|---|
| Вхідна напруга | 8–30 В |
| Вихідний струм | До 1 А |
| Робоча частота | До 500 кГц |
| Напруга запуску | 8.4 В |
| Температурний діапазон | -40°C до +85°C |
Інструкція з використання
- Живлення: Забезпечте стабільне джерело живлення у діапазоні 8–30 В.
- Налаштування: Використовуйте зовнішні резистори та конденсатори для налаштування частоти роботи та інших параметрів.
- З'єднання: Підключіть до схеми відповідно до типової схеми з даташита.
- Захист: Переконайтесь у правильному налаштуванні захисту від перевантаження та перенапруги.
UC3843AN, ШІМ контролер, SOP-8 контролер, контролер струмового режиму, UC3843AN для джерел живлення, імпульсні джерела живлення.
UC3843AN, ШІМ контролер SOP-8, струмовий ШІМ контролер, UC3843AN схема, контролер для джерел живлення.
Документація UC3843AN pdf
Аналоги :
- UC3842A
- UC3844A
- UC3845A
- MIC38HC43BM
Шім контролер з входами зворотного зв'язку по струму і напрузі, вихід мікросхеми спеціально адаптований для управління силовим N канальним mosfet або IGBT транзистором. Контролер спеціально розроблений для роботи в блоках живлення з цілодобовим робочим циклом, а продумана схема дозволяє виготовити пристрій з мінімальною обв'язкою.
Відмінні риси UC3843: точне управління робочим циклом, температурна компенсація, можливість роботи в діапазоні до 100% робочого циклу. Модулі та блоки живлення, виготовлені із застосуванням Шім контролера UC3842 відрізняються високою надійністю і простою схемою виготовлення.
| Електронні компоненти | |
| Корпус | SOP-8 |
| Аналоги | |
| Тип | Шім контролер |
| Напруга живлення, В max | 8–30 В |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | |
| Максимальний струм навантаження, А | 1.0 А |
| Частота, Мгц | До 500 кГц |
