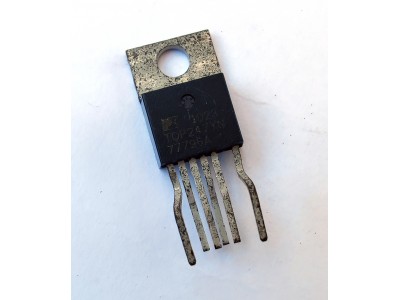

TOP247YN || Шім-контролер TO220-5

Мікросхема TOP247YN TO220-5

Опис
  TOP247YN — це потужний комутований блок живлення з інтегрованим високовольтним MOSFET, PWM-контролем та захисними функціями в одному CMOS-чипі. TOP247YN є частиною серії TOPSwitch-GX, що пропонує високу гнучкість у дизайні, зниження витрат та покращену енергоефективність. Пристрій забезпечує автоматичний перезапуск, плавний запуск, зниження рівня EMI через джитеринг частоти та захист від перегріву.

Технічна інформація

• Робоча напруга: 85-265 VAC
• Максимальна потужність:
  • 42 Вт у закритих адаптерах при 230 VAC
  • 85 Вт у відкритій рамці при 230 VAC
  • 28 Вт у закритих адаптерах при 85-265 VAC
  • 55 Вт у відкритій рамці при 85-265 VAC
• Частота перемикання: 132 кГц з можливістю зниження до 66 кГц
• Ток обмеження: програмований зовнішньо, від 30% до 100% від початкового значення
• Захисти: захист від перегріву, перенапруги (OV), заниженої напруги (UV), короткого замикання
• Плавний запуск: інтегрований 10 мс для мінімізації пікових струмів і напруг
• Температурний діапазон: від -40°C до +150°C
• Корпус: TO-220, TO-263

Призначення
TOP247YN ідеально підходить для використання в блоках живлення, зарядних пристроях, та інших додатках, де потрібна висока потужність, надійність та енергоефективність.
