Скорочений опис
Опис: TMDS351 - 3-вхідний цифровий відеоінтерфейсний (DVI) або високоякісний мультимедійний інтерфейсний (HDMI) перемикач, який дозволяє підключити до трьох джерел сигналу HDMI/DVI до одного дисплея. Ця мікросхема п... Читати далі...
Характеристики
- Код товару: 2300307
- Наявність: На складі 3
Опис:

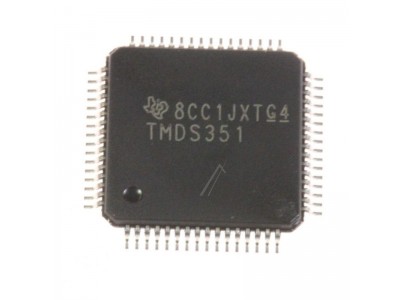

TMDS351 - 3-вхідний цифровий відеоінтерфейсний (DVI) або високоякісний мультимедійний інтерфейсний (HDMI) перемикач, який дозволяє підключити до трьох джерел сигналу HDMI/DVI до одного дисплея. Ця мікросхема підтримує передачу сигналів із частотою до 2.5 Гбіт/с, що забезпечує роздільну здатність до 1080p з глибиною кольору до 12 біт.
Основні характеристики:
- Кількість портів: 3 входи HDMI/DVI, 1 вихід
- Сумісність: HDMI 1.3a
- Швидкість передачі даних: до 2.5 Гбіт/с
- Роздільна здатність: 480i/p, 720i/p, 1080i/p
- Глибина кольору: до 12 біт
- Діапазон напруги живлення:
- 3.3 В для TMDS входів/виходів
- 5 В для HPD та DDC
- Вбудовані функції:
- Інтегровані резистори термінування (50 Ом)
- Захист від електростатичного розряду (ESD) понад 8 кВ
- Режими енергозбереження
- Перемикання між короткими та довгими кабелями за допомогою вибору еквалізації
- Корпус: TQFP (64-контактний)
Специфікації:
| Параметр | Значення |
|---|---|
| Максимальна напруга живлення | 5.5 В |
| Температурний діапазон | 0°C до +70°C |
| Швидкість сигналу | до 2.5 Гбіт/с |
| Інтрапарна затримка | <40 пс |
| Міжпарна затримка | <65 пс |
Інструкція:
- Підключення: З’єднайте мікросхему з джерелами HDMI/DVI і дисплеєм.
- Живлення: Подайте 3.3 В на TMDS входи/виходи та 5 В на HPD і DDC.
- Налаштування еквалізації: Встановіть рівень еквалізації для підтримки довжини кабелю.
- Перемикання джерел: Використовуйте пін-коди керування для вибору активного порту.
TMDS351, HDMI перемикач, DVI перемикач, 2.5 Гбіт/с, перемикач для 1080p, Texas Instruments HDMI, інтегрована схема HDMI.
перемикач TMDS351, HDMI перемикач 3-в-1, DVI/HDMI перемикач, Texas Instruments TMDS351.
Datasheet tmds351 pdf
| Електронні компоненти | |
| Корпус | TQFP-64 |
