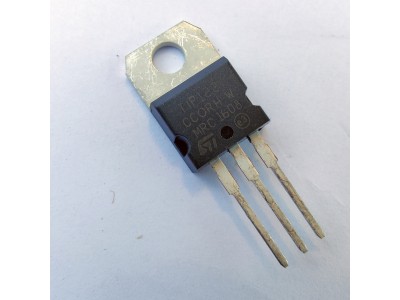

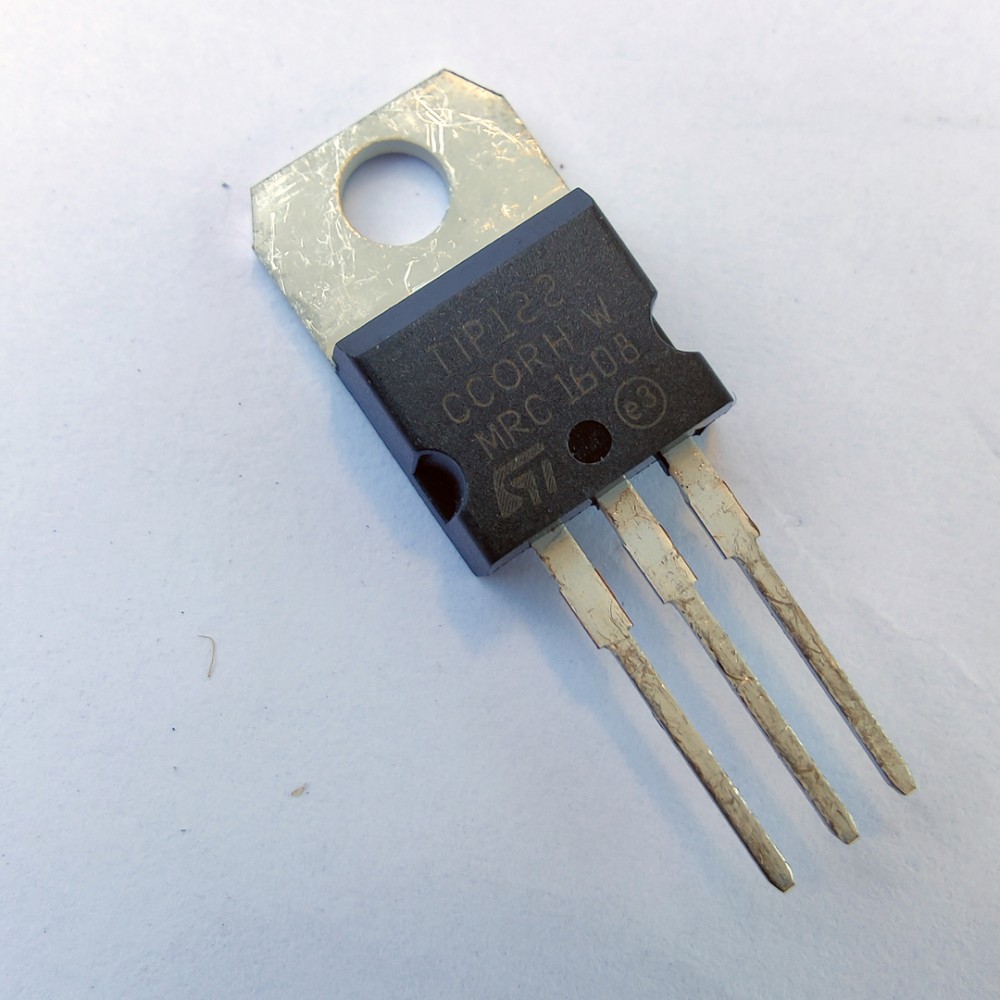

TIP122 || 100V*5A*65W TO-220 n-p-n

Транзистор TIP122 (100V*5A*65W) (TO-220) n-p-n

Опис
 TIP122 — це NPN епітаксіальний Дарлінгтон транзистор у корпусі TO-220, призначений для середньопотужних лінійних та комутаційних застосувань. Пристрій забезпечує високу підсилювальну здатність та здатен працювати у схемах з великими струмами, що робить його ідеальним для використання в різноманітних схемах управління та живлення.

Технічна інформація

• Тип транзистора: NPN Дарлінгтон
• Корпус: TO-220
• Напруга колектор-база (VCBO): 100 В
• Напруга колектор-емітер (VCEO): 100 В
• Напруга емітер-база (VEBO): 5 В
• Максимальний струм колектора (IC): 5 А
• Максимальний імпульсний струм колектора (ICP): 8 А
• Струм бази (IB): 120 мА
• Максимальна розсіювана потужність (PC): 65 Вт при TC = 25°C
• Температурний діапазон: від -65°C до +150°C
• Коефіцієнт підсилення струму (hFE): мінімум 1000 при IC = 3 А
• Напруга насичення колектор-емітер (VCE(sat)): 2.0 В при IC = 3 А, IB = 12 мА
• Напруга насичення база-емітер (VBE(on)): 2.5 В при IC = 3 А

Призначення
TIP122 використовується в додатках для управління електродвигунами, регулювання напруги, комутаційних схемах, а також у різноманітних потужних схемах керування, де потрібен високий коефіцієнт підсилення та надійність.
  TIP122, Дарлінгтон транзистор, NPN транзистор, комутаційний транзистор, регулювання напруги, управління двигунами, високий струм, підсилювальні схеми, транзистор у корпусі TO-220, комутаційний елемент, середня потужність, транзистор для управління, захист від перенапруги, підсилення струму, насичення транзистора, високоефективний транзистор, електронний комутатор, надійність, стабільність роботи, управління живленням.
  TIP122 Дарлінгтон транзистор, транзистор TIP122 NPN, комутаційний транзистор TIP122, підсилювальний транзистор TIP122, TIP122 для управління двигунами, транзистор TIP122 у корпусі TO-220.

Документація TIP122 pdf
