Скорочений опис
Опис STGB18N40LZT4 – це автомобільний IGBT-транзистор від STMicroelectronics з внутрішнім обмеженням напруги на рівні 390 В і енергією SCIS до 180 мДж. Транзистор розроблений для високонадійних систем запалювання в ав... Читати далі...
Характеристики
Опис

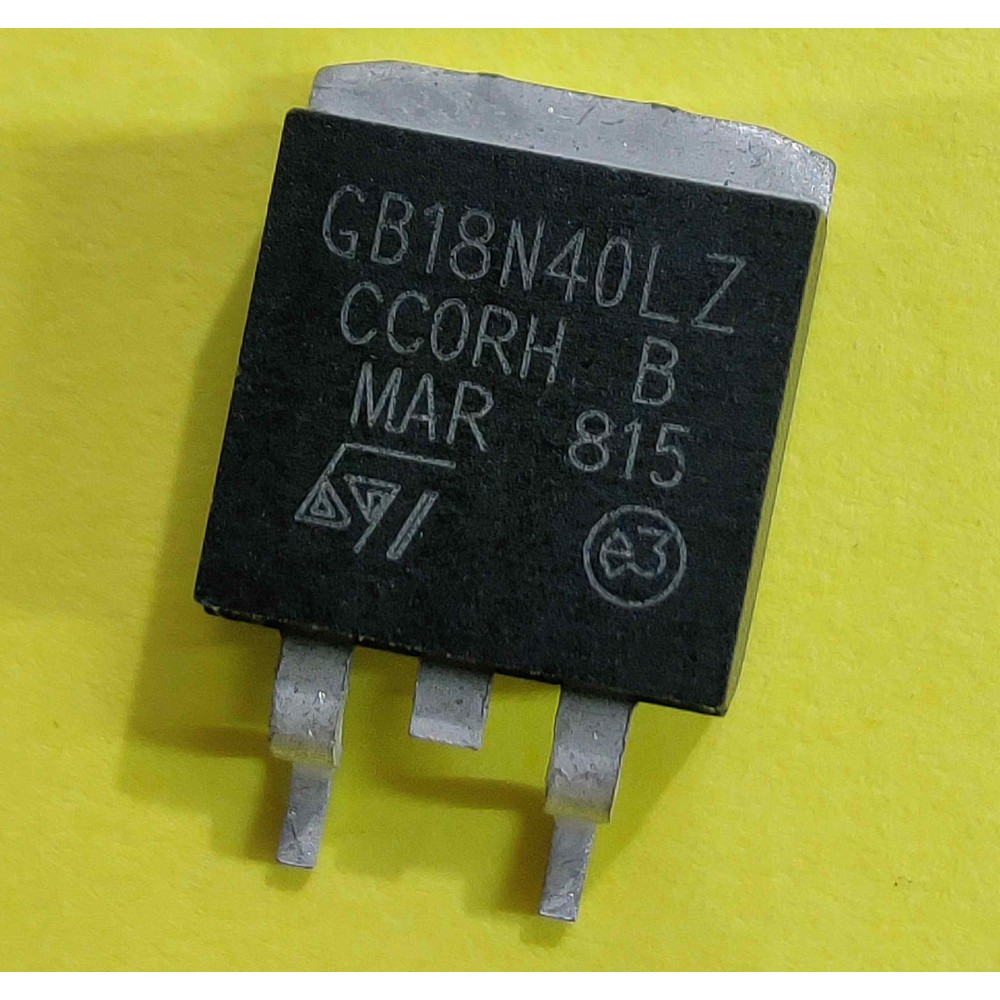

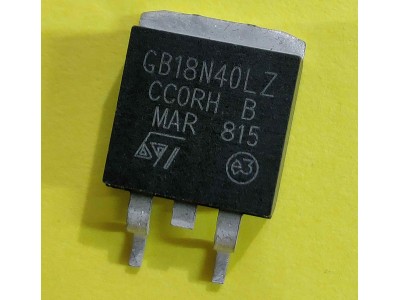

STGB18N40LZT4 – це автомобільний IGBT-транзистор від STMicroelectronics з внутрішнім обмеженням напруги на рівні 390 В і енергією SCIS до 180 мДж. Транзистор розроблений для високонадійних систем запалювання в автомобільній індустрії, зокрема для електронних модулів запалювання. Завдяки низькому рівню насичення та вбудованому захисту затвор-емітер, цей компонент забезпечує стійку роботу в умовах високих температур.
Технічна інформація
- Напруга колектор-емітер (VCES): 390 В
- Струм колектора (IC): 30 А при 100°C
- Піковий імпульсний струм колектора (ICP): 40 А
- Напруга затвор-емітер (VGE): 16 В
- Енергія SCIS при 150°C: 180 мДж
- Розсіювана потужність (PTOT): 150 Вт при 25°C
- Температура зберігання (TSTG): -55 до 175°C
- Температура переходу (TJ): -55 до 175°C
- Енергія ESD (людська модель): 8 кВ
- Заряд затвора (Qg): 29 нКл при 280 В
- Час затримки ввімкнення/вимкнення: 0.65 мкс / 13.5 мкс
Призначення
Ідеально підходить для використання в автомобільних системах запалювання, особливо для керування олівцевими котушками запалювання.
IGBT, автомобільний транзистор, 390 В, 30 А, STGB18N40LZT4, STMicroelectronics, електронне запалювання, ESD-захист, високий струм, низька напруга насичення, SCIS, логічний рівень керування, автомобільна електроніка, потужність.
STGB18N40LZT4 IGBT 390 В 30 А, автомобільний IGBT STGB18N40LZT4, IGBT для систем запалювання, STGB18N40LZT4 для автомобільної електроніки, STMicroelectronics IGBT 390 В, захист ESD IGBT STGB18N40LZT4
Документація stgb18n40lz pdf
| Транзистори | |
| Корпус | TO-263 |
| Тип транзистора | IGBT транзистор |
| Канал | |
| Максимальна напруга, В | |
