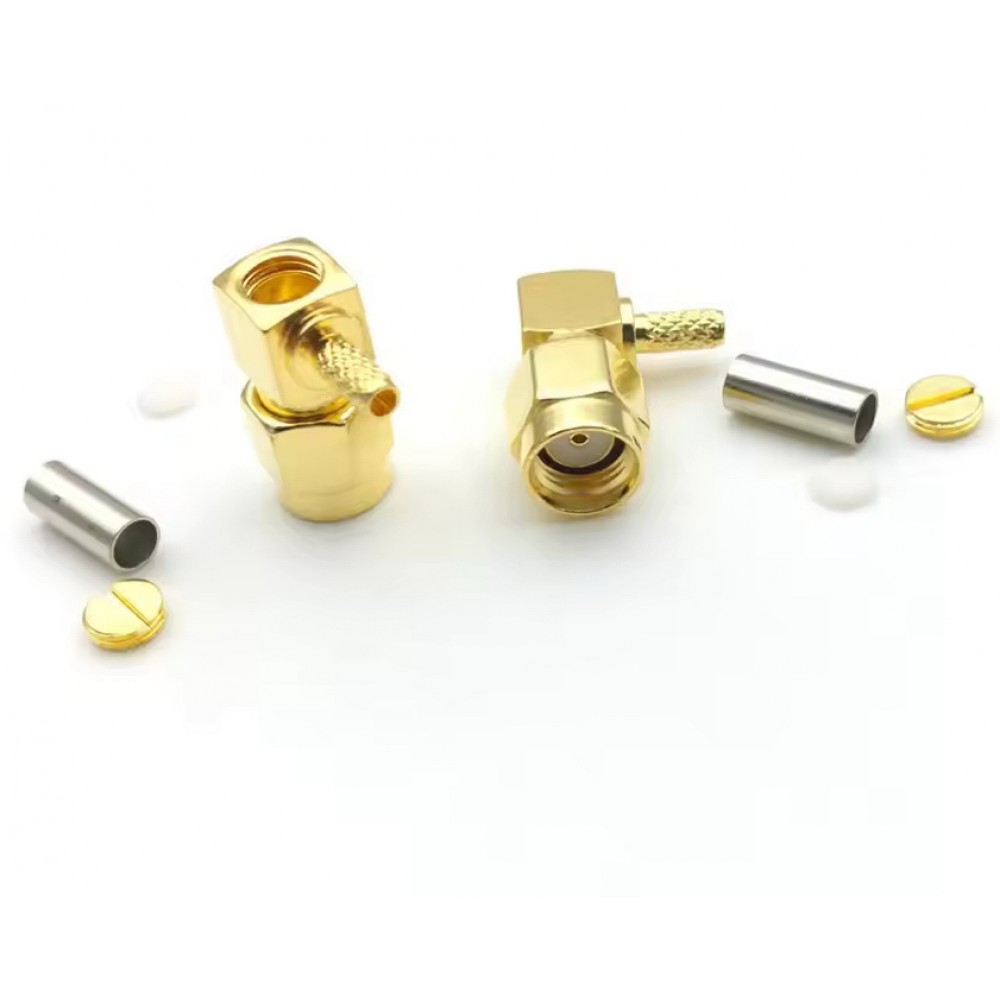

Штекер RP-SMA plug || RG-174 90° обтискний

 Сумісний кабель: RG-174, RG174 RG-316 RG316D RG179 LMR100
 RP-SMA Plug для кабелю RG-174 — це високоякісний роз'єм типу RP-SMA з латунним корпусом, який призначений для створення радіочастотних з'єднань. Конектор має обтискну конструкцію та кутовий дизайн (90°), що дозволяє ефективно працювати в умовах обмеженого простору. Роз'єм забезпечує надійність з'єднання та оптимальну передачу сигналу в частотному діапазоні до 6 ГГц.

Основна сфера застосування — пристрої, що використовуються у WLAN, GPS, мобільному зв'язку, а також у Wi-Fi системах.

Основні характеристики

• Тип роз'єму: RP-SMA Plug.

• Конструкція: обтискний, кутовий (90°).

• Матеріал корпусу: латунь (Brass) з золотим покриттям.

• Сумісний кабель: RG-174.

• Частотний діапазон: до 11 ГГц.

• Опір: 50 Ом.

• Система монтажу: обтискна.

• Робоча температура: –55°C до +155°C.

Специфікації

Інструкція

1. Підготовка кабелю: Зачистьте зовнішній шар кабелю RG-174 відповідно до схеми.

2. Обтиск: Вставте кабель у RP-SMA Plug за допомогою спеціальних інструментів та закріпіть обтиском.

3. Перевірка: Переконайтесь, що контакти надійно закріплені і відповідають схемі зібрання.
