Скорочений опис
Компактний пігтейл RP-SMA jack - U.FL IPX RF 1.13 (5.0 см) — надійне рішення для бездротових модулів Опис Пігтейл RP-SMA jack — U.FL (IPX) з кабелем RF 1.13 довжиною 5 см — це високочастотний адаптер для підключ... Читати далі...
Характеристики
- Код товару: 3114016
- Наявність: На складі 48

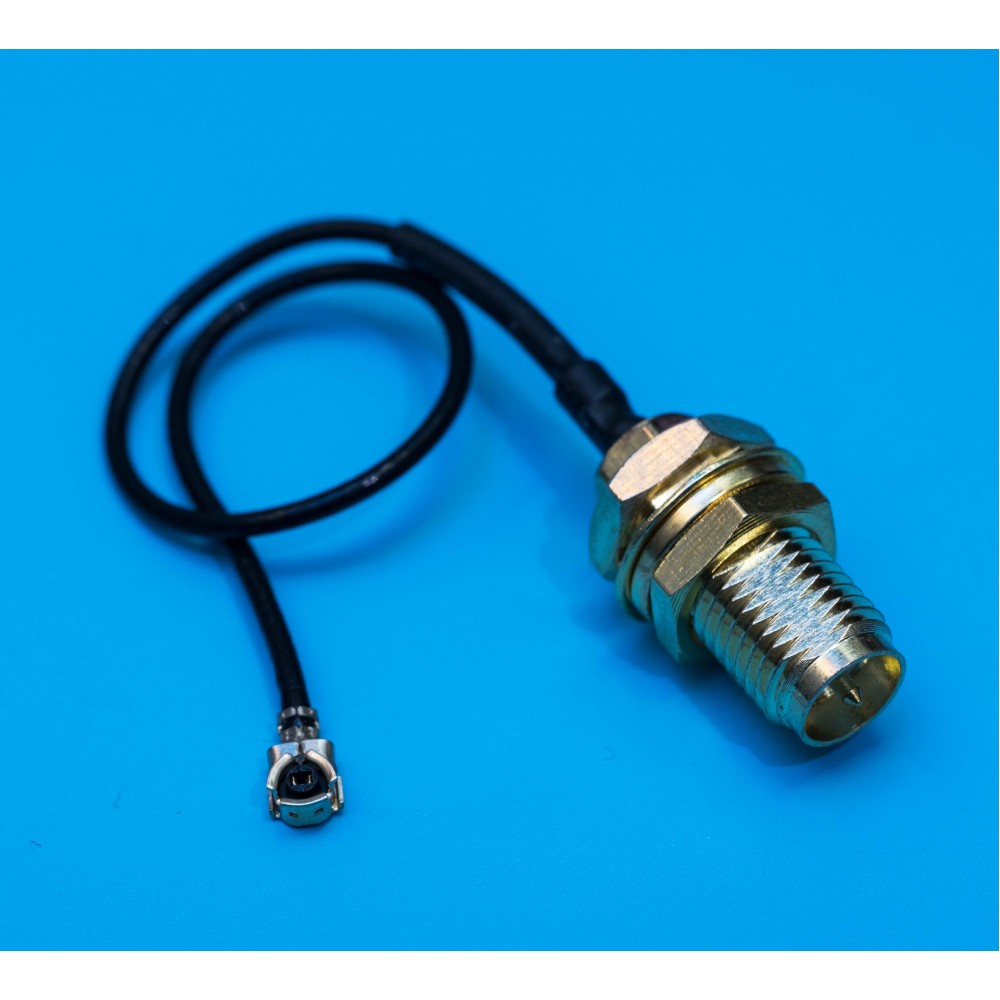

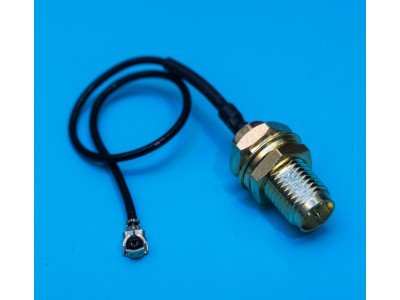

Компактний пігтейл RP-SMA jack - U.FL IPX RF 1.13 (5.0 см) — надійне рішення для бездротових модулів
Опис
Пігтейл RP-SMA jack — U.FL (IPX) з кабелем RF 1.13 довжиною 5 см — це високочастотний адаптер для підключення бездротових модулів до зовнішніх антен. Роз’єм RP-SMA має панельне кріплення з фіксацією гайкою, що забезпечує жорстке монтажне з’єднання. Кабель RF 1.13 має низький діаметр (1.13 мм), імпеданс 50 Ом і низьке затухання в діапазоні до 6 ГГц, що робить його ідеальним для використання з модулями Wi-Fi, GSM, GPS, LoRa, NB-IoT, Zigbee, Bluetooth та FPV-системами. U.FL роз’єм легко підключається до модулів (ESP32, Atheros, Quectel, SIMCom тощо), забезпечуючи стабільний і низькошумовий радіоканал.
Основні характеристики

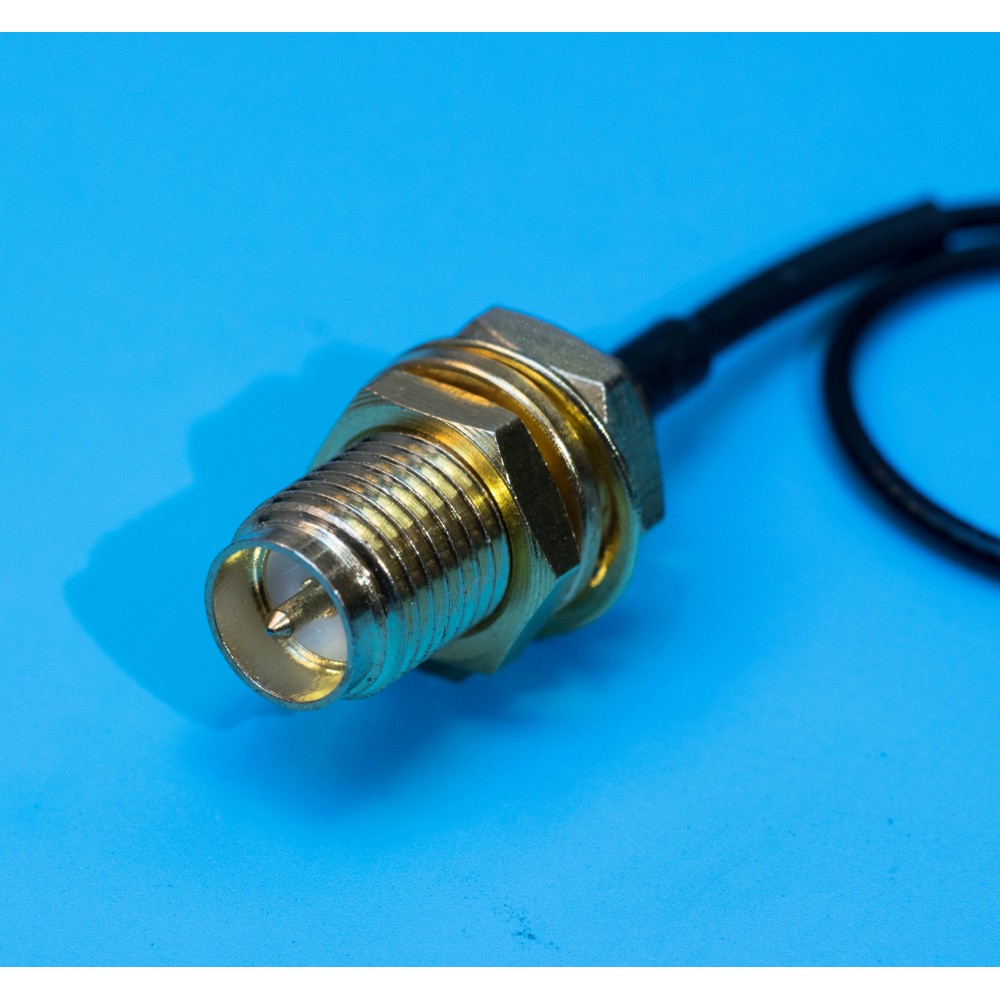

- Роз’єм A: RP-SMA jack (панельне кріплення, гніздо, різьба зовнішня)

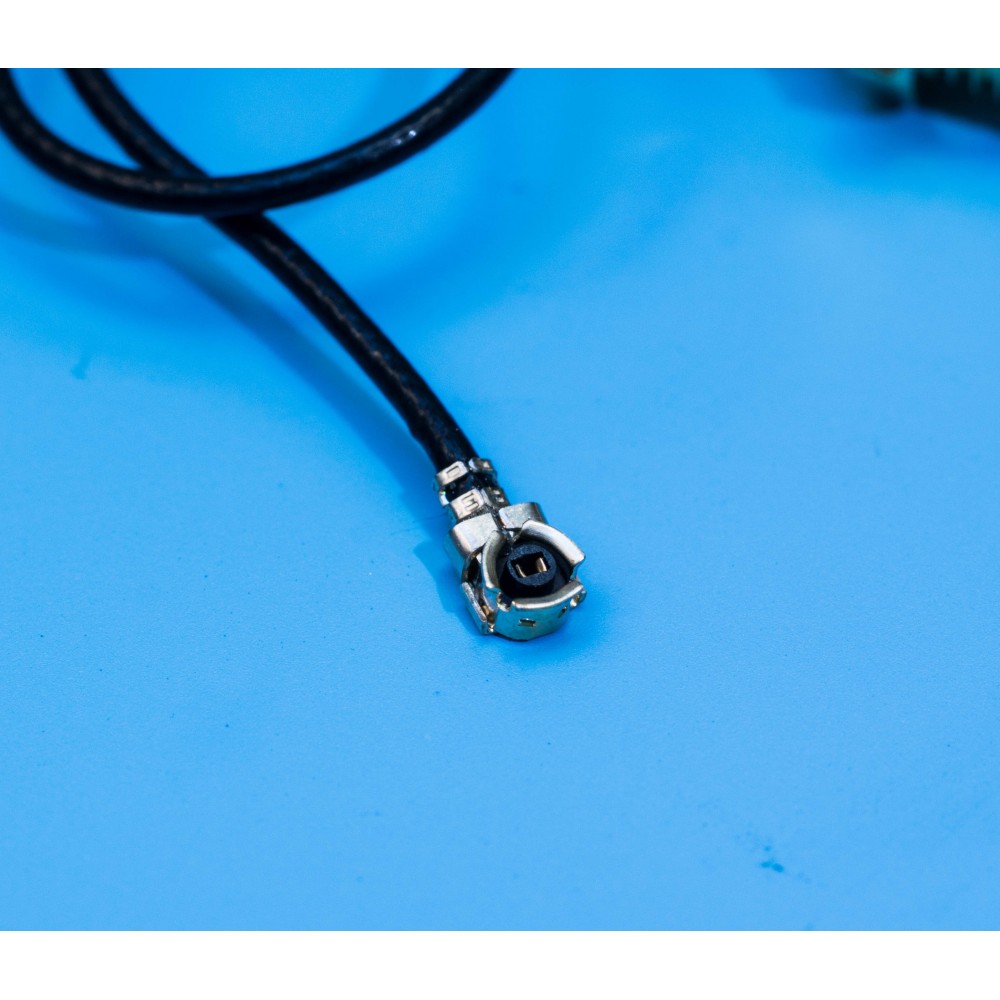

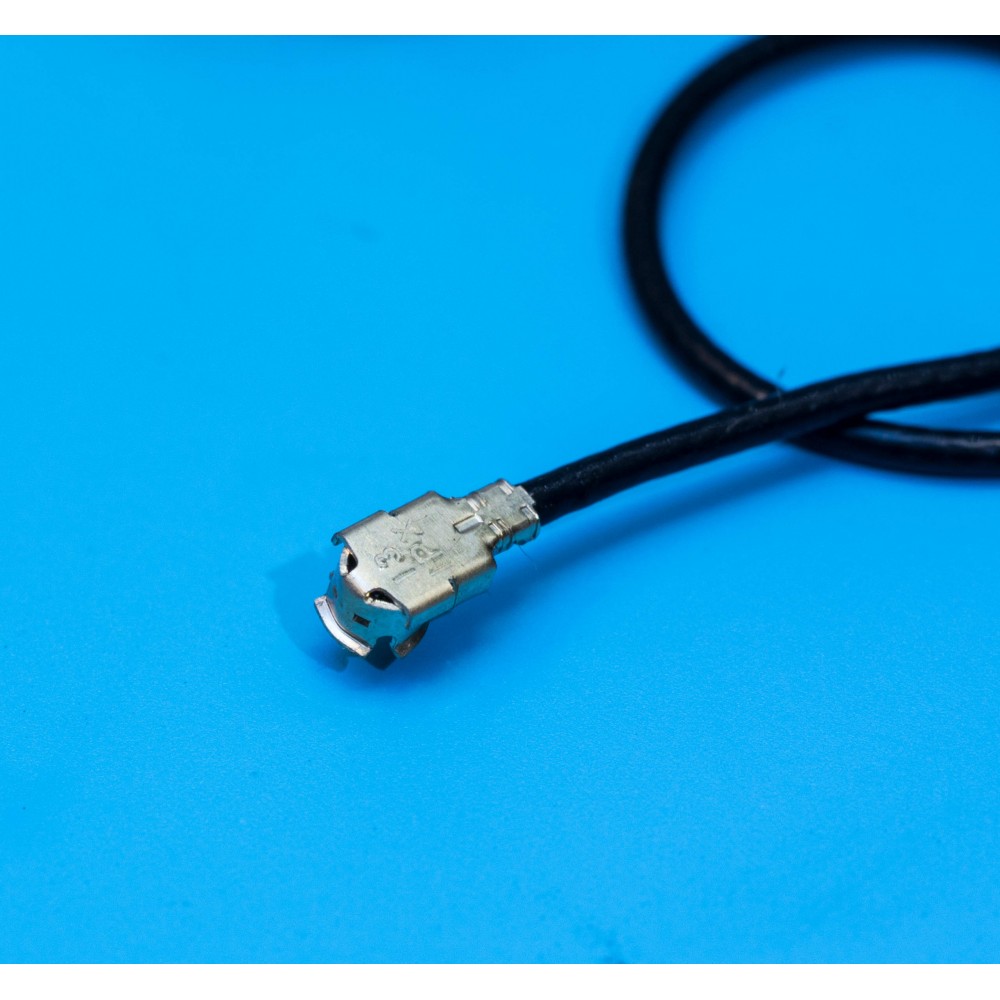

- Роз’єм B: U.FL (IPX, кутовий, штекер)
- Тип кабелю: RF 1.13, коаксіальний, одноекранований
- Довжина кабелю: 5 см ±1 мм
- Діаметр кабелю: 1.13 мм
- Імпеданс: 50 Ом
- Частотний діапазон: DC ~ 6 ГГц
- Максимальна потужність: до 10 Вт (на 2.4 ГГц)
- Затухання: 1.2 дБ/м на 2.4 ГГц
- Радіус вигину кабелю: мін. 5 мм
- Матеріал центрального провідника: мідь
- Матеріал ізолятора: FEP/PTFE
- Матеріал зовнішньої оболонки: чорний термостійкий поліетилен
- Роз’єм RP-SMA: латунь, покриття нікель або золото
- Роз’єм U.FL: латунь, покриття нікель
- Кріплення: гайка + стопорна шайба + контактна шайба в комплекті
- Робоча температура: -40°C...+85°C
- Стійкість до вібрацій: до 10G
- Сумісність: стандартні модулі з U.FL (ESP32, SIM800, A6, A7670, SIM7600, Quectel L76, M66, NEOWAY, NRF тощо)
Специфікація
| Параметр | Значення |
|---|---|
| Тип роз’єму A | RP-SMA jack, зовнішня різьба |
| Тип роз’єму B | U.FL (IPX) штекер |
| Тип кріплення | Панельне, гайка + шайби |
| Довжина кабелю | 5.0 см ±1 мм |
| Діаметр кабелю | 1.13 мм |
| Імпеданс кабелю | 50 Ом |
| Частотний діапазон | до 6 ГГц |
| Затухання (2.4 ГГц) | ~1.2 дБ/м |
| Радіус вигину | мінімум 5 мм |
| Матеріал кабелю | Cu + FEP + PE |
| Матеріал RP-SMA | Латунь, покриття нікель |
| Матеріал U.FL | Латунь, покриття нікель |
| Робоча температура | від -40°C до +85°C |
| Вологозахист | Немає |
| Сумісні стандарти | IEEE 802.11 a/b/g/n/ac, GSM, LTE, GPS |
Інструкція
- Прокладіть кабель до потрібного отвору в корпусі.
- Встановіть RP-SMA jack у отвір та зафіксуйте його гайкою з шайбами.
- Підключіть роз’єм U.FL (IPX) до модуля — злегка натисніть, доки не почуєте клацання.
- Під’єднайте антену до RP-SMA роз’єму.
- Перевірте якість сигналу та кріплення.
пігтейл RP-SMA U.FL 5 см, перехідник RP-SMA IPX, кабель RP-SMA 1.13 мм, RP-SMA jack U.FL IPX, Wi-Fi пігтейл RP-SMA, кабель RP-SMA до модуля, пігтейл для антени, пігтейл для WiFi модуля, пігтейл для GPS модуля, кабель RP-SMA до UFL, пігтейл для LoRa, RP-SMA кріплення гайка, пігтейл 50 Ом, пігтейл 5см 1.13, пігтейл до FPV, RP-SMA до IPX, антенний кабель UFL, RP-SMA гайка шайба, кабель до антени 5см, Wi-Fi RP-SMA пічтейл
пігтейл RP-SMA U.FL, RP-SMA IPX кабель, перехідник SMA на U.FL, антена RP-SMA кабель, RP-SMA jack гайка, пігтейл до ESP32, кабель до LoRa антени, пігтейл до GPS, кабель до Wi-Fi антени, кабель з RP-SMA на IPX, RF кабель 1.13 мм, пігтейл з гайкою, пігтейл до плати, RP-SMA перехідник 5см, кабель SMA для бездротових модулів
| Штекер SMA | |
| Робоча частота, MHz | до 11 GHz |
| Імпеданс, Ом | 50 Om |
| Тип роз'єму | rp-sma jack |
| Тип кабелю, | 1.13 |
| VSWR | < 1.1 |
| Довжина, мм | 50 mm |
