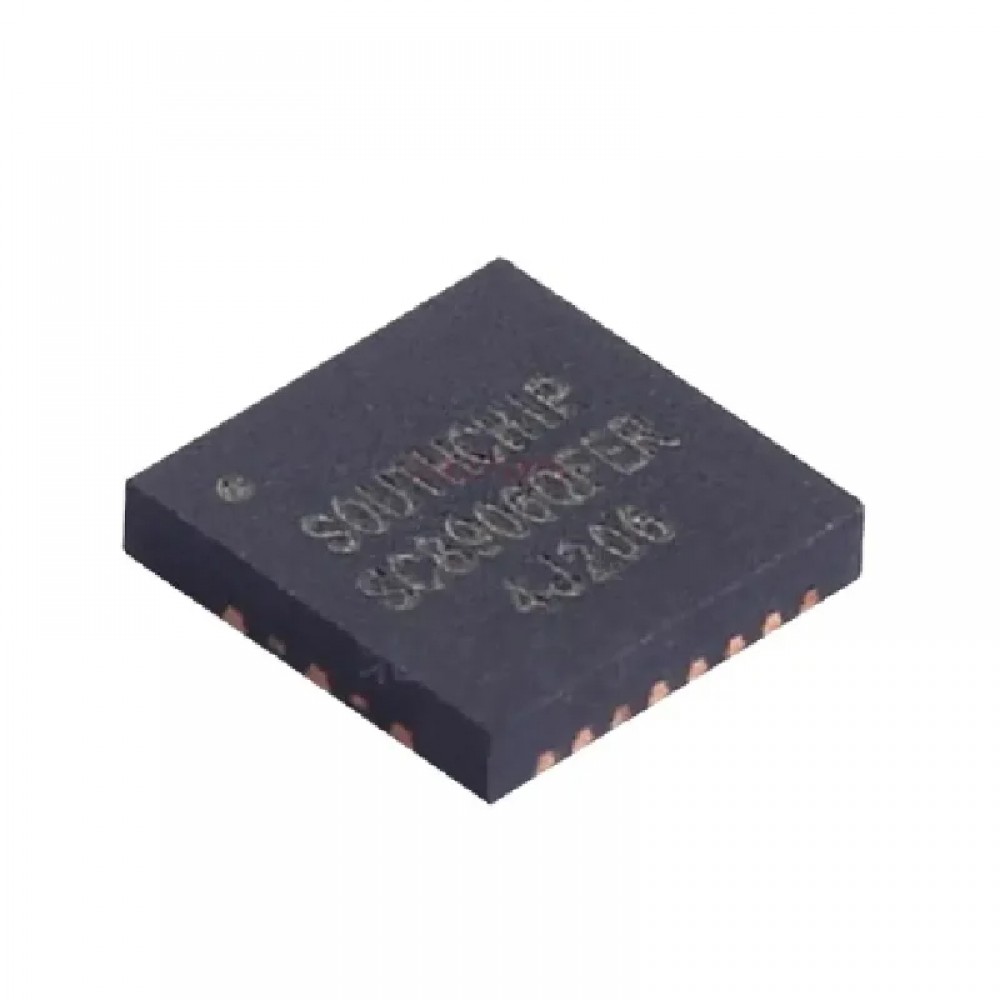

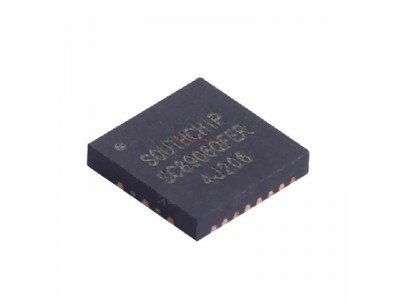

SC8906QFER || Boost Charger Converter QFN-21

Опис: Мікросхема SC8906QFER – це високоефективний синхронний перетворювач buck-boost для зарядки акумуляторів, який інтегрує чотири MOSFET для спрощення дизайну системи. Вона забезпечує широкий діапазон вхідної та вихідної напруги та підтримує управління струмом у режимі зарядки.

Технічна інформація:

• Тип: Синхронний перетворювач buck-boost для зарядки акумуляторів
• Модель: SC8906QFER
• Вхідна напруга (VBUS): 2.7В - 22В, максимальна 25В
• Вихідна напруга (VBAT): 2.7В - 22В, максимальна 25В
• Зарядний струм: До 10 А (внутрішній ліміт струму)
• Технологія: CMOS
• Захист: Захист від перенапруги, захист від короткого замикання, захист від перевантаження по струму, тепловий захист
• Корпус: QFN-21 (4 мм x 4 мм)

Особливості:

• Підтримка зарядки 2-4 елементів акумуляторів
• Інтегровані перемикачі з низьким опором (10 мΩ для Q1/Q4, 20 мΩ для Q2/Q3)
• Режими зарядки: Trickle Charging, CC Charging, CV Charging, Charging Termination, Auto Recharge
• Інтерфейс DP/DM для швидкої зарядки
• Індикація стану зарядки
• Регулювання струму зарядки за допомогою зовнішніх резисторів

Призначення:
  SC8906QFER призначена для зарядки літій-іонних та літій-полімерних акумуляторів у портативних пристроях, таких як смартфони, планшети, портативні медіаплеєри та інші акумуляторні пристрої.

  SC8906QFER, зарядний контролер, літій-іонний акумулятор, літій-полімерний акумулятор, інтегральний контролер зарядки, зарядка акумулятора, захист акумулятора, CMOS технологія, QFN-21 корпус, високоефективний зарядний контролер.

  зарядний контролер SC8906QFER, інтегральний контролер зарядки, захист літій-іонних акумуляторів, високоефективний зарядний контролер, CMOS зарядний контролер, QFN-21 зарядний контролер.

Сфери застосування:

• Портативний зарядний пристрій (Power Bank)
• USB Power Delivery
• Зарядні пристрої для акумуляторів

Документація SC8906 pdf
