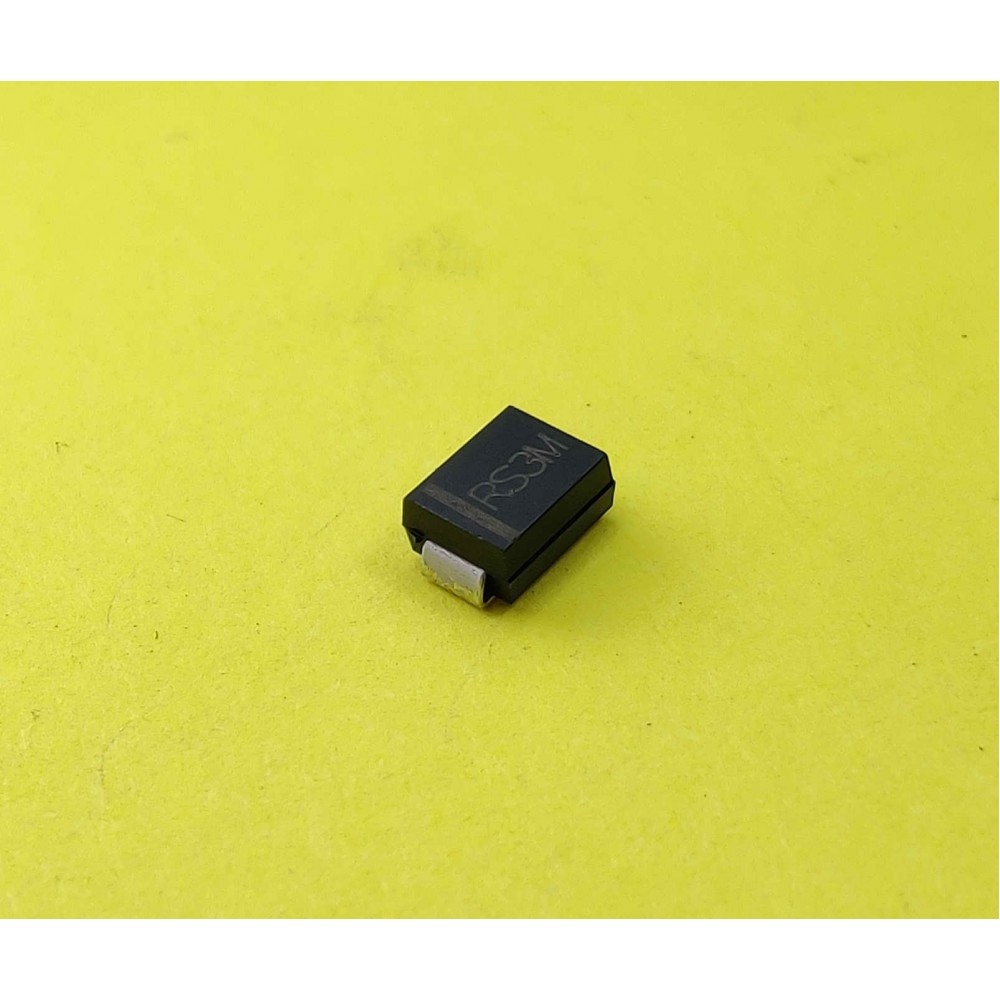

RS3MB || Діод 3Ax1000V SMC

   RS3MB - поверхневий випрямний діод із швидким відновленням, здатний працювати зі струмом до 3 А і напругою до 1000 В. Завдяки швидкому часу відновлення (250 нс) і високій стійкості до пікових струмів (100 А), цей діод ідеально підходить для використання у високочастотних додатках, джерелах живлення та інших електронних пристроях. Корпус SMB забезпечує легку інтеграцію в друковані плати та автоматичний монтаж.

Основні характеристики

• Тип компонента: Швидкий випрямний діод.
• Корпус: SMB.
• Максимальна зворотна напруга (VRRM): 1000 В.
• Максимальний прямий струм (IF(AV)): 3 А.
• Час відновлення (trr): 250 нс.
• Максимальний імпульсний струм (IFSM): 100 А.
• Температурний діапазон: -65°C до +150°C.

Специфікації

Інструкція з використання

1. Підключення: Переконайтесь, що полярність діода правильна (катод позначений смугою на корпусі).
2. Монтаж: Використовуйте корпус SMB для автоматичного або ручного монтажу на друковану плату.
3. Охолодження: Забезпечте достатнє тепловідведення при роботі з високими струмами.
4. Захист: Переконайтеся, що діод працює в межах зазначених параметрів напруги та струму.

RS3MB, швидкий випрямний діод SMB, діод 3 А, випрямний діод 1000 В, RS3MB для джерел живлення, поверхневий монтаж діода.

RS3MB SMB, швидкий випрямний діод 1000 В, діод 3 А для поверхневого монтажу, RS3MB для інверторів, RS3MB для джерел живлення.

Аналог : GS3MB
Документація rs3m pdf
