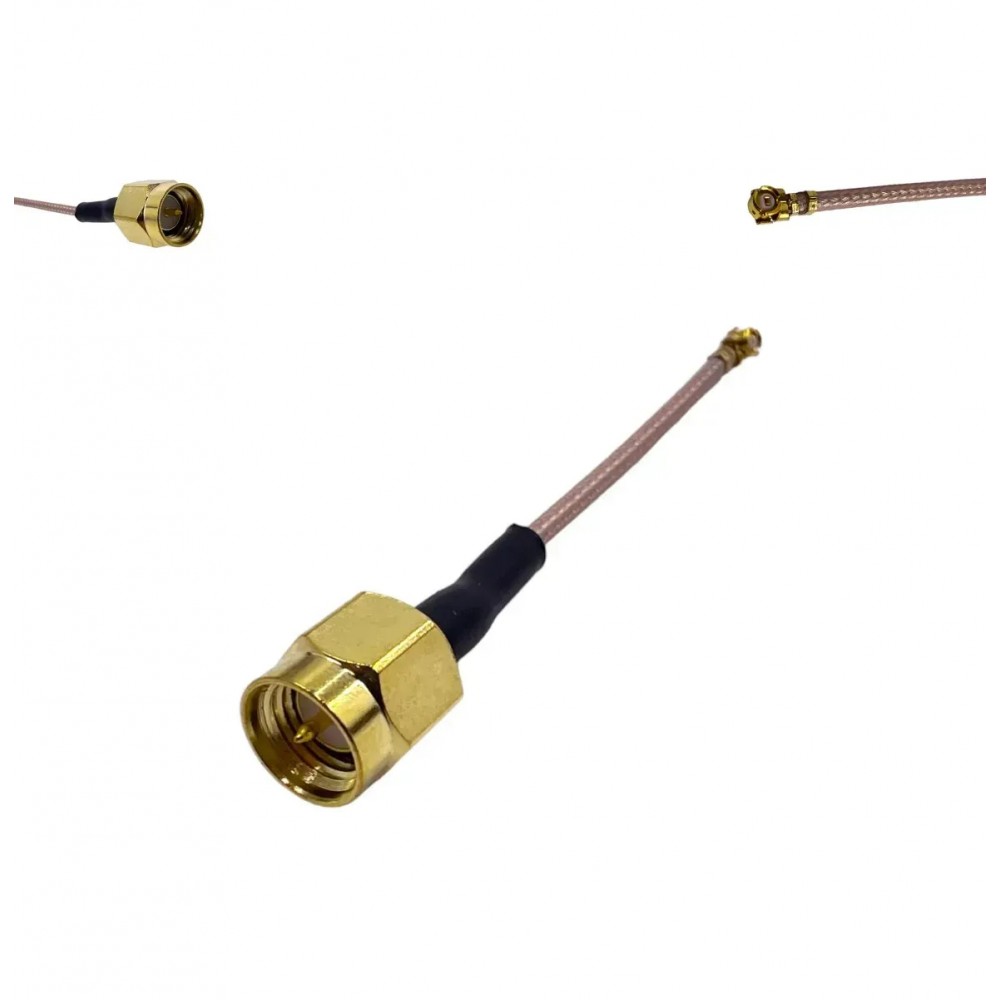

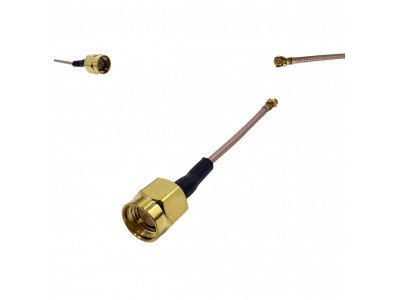

Пігтейл SMA jack — IPX4/MHF4 plug 25 см (RG178), 50 Ω
Опис
Коаксіальний перехідник для підключення зовнішніх антен до радіомодулів із гніздом I-PEX MHF4 (IPX4). На одному боці — SMA jack (female) з різьбою 1/4-36 UNEF, на іншому — MHF4 plug. Кабель RG178 (PTFE) довжиною 25 см забезпечує компактне та надійне з’єднання в діапазоні sub-6 GHz.
Основні характеристики
- Тип: перехідник/пігтейл коаксіальний
- Опір хвильовий: 50 Ω
- Довжина: 25,0 см (ефективна довжина кабелю)
- Кабель: RG178, діелектрик PTFE, екран оплетення
- Конектор 1: SMA jack (female), straight, різьба 1/4-36 UNEF, латунь з покриттям
- Конектор 2: I-PEX MHF4 (IPX4) plug, для сучасних Wi-Fi/LTE/GNSS модулів
- Робочий діапазон: DC…6 ГГц (sub-6 GHz)
- Застосування: Wi-Fi 2.4/5 ГГц, LTE/4G/5G (sub-6), GPS/ГЛОНАСС, LoRa/ISM
Специфікація
| Параметр | Значення |
|---|---|
| Хвильовий опір | 50 Ω |
| Довжина кабелю | 25,0 см |
| Тип кабелю | RG178 (PTFE, екранований) |
| Зовнішній діаметр кабелю | ≈ 1,8 мм |
| Конектор A | SMA jack (female), straight, 1/4-36 UNEF |
| Конектор B | I-PEX MHF4 (IPX4) plug |
| Діапазон частот | DC…6 ГГц (sub-6 GHz) |
| Матеріали конекторів | Латунь, покриття (Au/Ni) |
| Температурний діапазон кабелю | −55…+200 °C (типово для RG178) |
| Призначення | Підключення антен до модулів з гніздом MHF4 |
Інструкція
- Знеструмте пристрій та забезпечте антистатичний захист (ESD).
- Обережно підведіть MHF4 plug до гнізда модуля строго по осі; натисніть до клацання. Демонтаж — вертикально вгору за допомогою пластикового інструмента.
- Під’єднайте зовнішню антену до SMA jack (female), загвинтіть до упору без надмірного зусилля.
- Укладіть кабель без гострих перегинів (радіус вигину не менше 10×D кабелю).
- Увімкніть пристрій і перевірте рівень сигналу.
перехідник sma mhf4, пігтейл sma jack ipx4, кабель rg178 25 см, i-pex mhf4 plug, перехідник для антени 50 ом, підключення антени до модуля, sma female до mhf4, кабель для wi-fi модуля, пігтейл для lte модуля, rg178 ptfe кабель, перехідник ipx4 до sma, антений перехідник sub-6 ghz, mhf4 pigtail 25cm, з’єднувальний rf кабель, sma 1/4-36 unef, адаптер для gps антени, перехідник для loRa, коаксіальний кабель 50 ом, пігтейл для 2.4/5 ghz, ipex mhf4 antenna cable
перехідник SMA jack IPX4 купити, перехідник MHF4 до SMA ціна, пігтейл RG178 25 см, кабель SMA female до IPX4, i-pex mhf4 antenna pigtail, rf перехідник 50 ом, кабель для wi-fi модуля mhf4, перехідник для 4G/5G антени, sma 1/4-36 unef адаптер, антений кабель rg178 ptfe, перехідник до gps антени mhf4, ipx4 to sma female cable, коаксіальний пігтейл sub-6 ghz, кабель для модулів з mhf4, з’єднувальний rf кабель 25 см
| Штекер SMA | |
| Робоча частота, MHz | до 6.0 GHz |
| Імпеданс, Ом | 50 Om |
| Тип роз'єму | u.fl sma-plug |
| Тип кабелю, | IPX4 |
| VSWR | < 1.1 |
| Довжина, мм | 250 mm |
