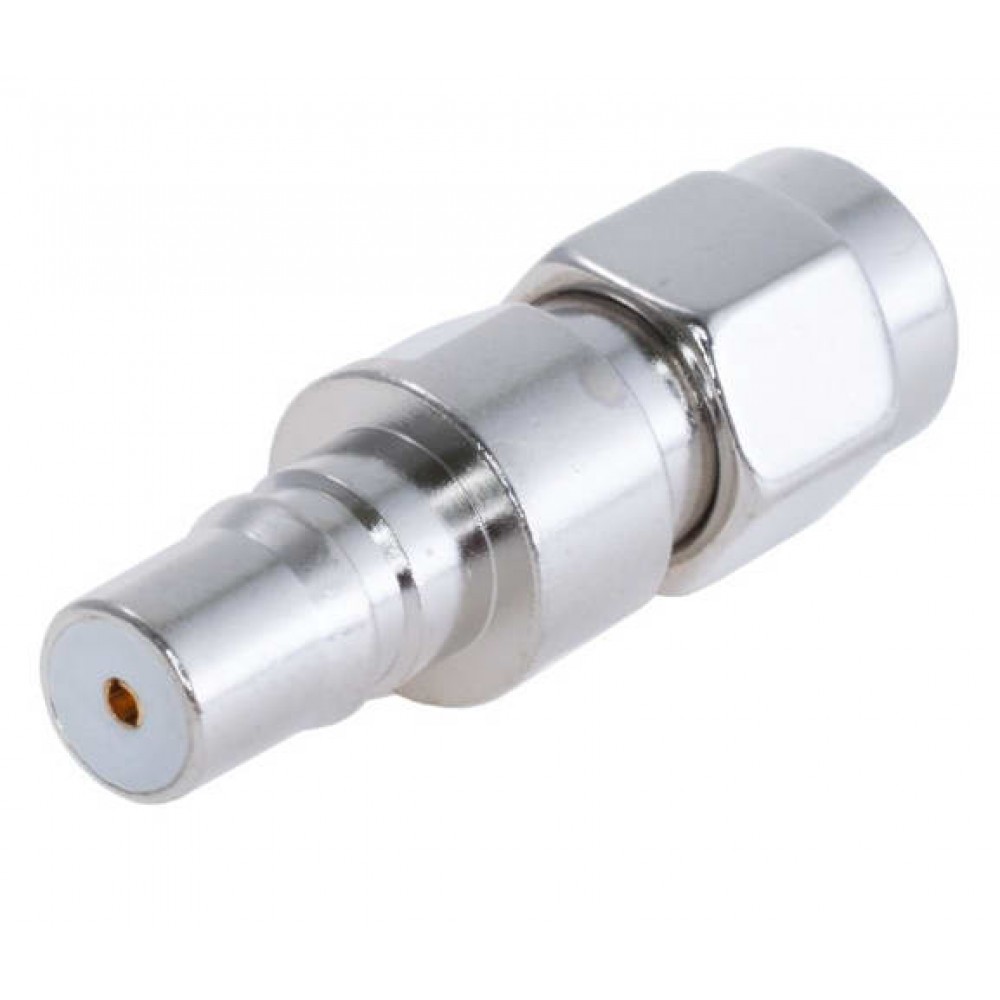

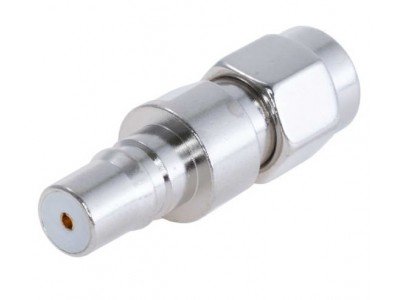

Перехідник штекер QMA - штекер SMA plug

Перехідник штекер QMA - штекер SMA plug  ( перехідник ALIENTECH )

• Перехідник з QMA-F на SMA-M

З’єднувачі QMA та QN (QMA is the quick lock version of SMA) — це швидкоз’єднувальні радіочастотні з’єднувачі, які були розроблені для заміни широко використовуваних роз’ємів SMA (використовуються в передачах малої потужності; DC–18 ГГц) і типу N (використовуються в передачах середньої потужності; DC–11 ГГц). З’єднувачі доступні з 2003 року. Сімейство з’єднувачів було створено Quick Lock Formula Alliance, який складається з Huber+Suhner, Radiall, Rosenberger Hochfrequenztechnik і Amphenol.
Роз’єми QMA і QN — це версія роз’ємів SMA і N зі швидким блокуванням. Ця конструкція може заощадити багато часу на обробку, оскільки дозволяє швидко з’єднувати та роз’єднувати без інструментів. Завдяки меншому габаритному розміру він може заощадити робочий простір і забезпечити високу щільність розташування. Щоб полегшити прокладку кабелю, він може повертатися на 360 градусів після встановлення.
Дизайн мав три основні цілі:
- замінити традиційне різьбове з'єднання SMA і N на фіксатор, щоб забезпечити швидше з'єднання та роз'єднання та усунути потребу в динамометричному ключі
- зменшити загальний розмір роз’єму, зберігаючи характеристики та надійність
- обертати кабель на 360° після встановлення, щоб спростити прокладання.
Загальні застосування роз’ємів QMA і QN включають базові станції стільникового зв’язку, антени та різні захисні програми. Оскільки галузевий стандарт для швидкозамикаючих роз’ємів SMA та N ще не встановлено, наразі виготовляються різні конструкції.
