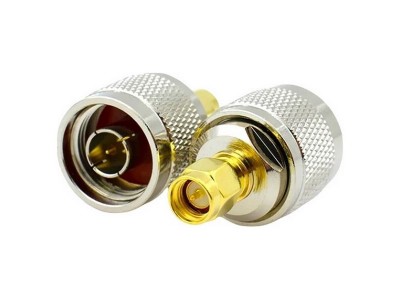

Перехідник штекер N-TYPE - SMA plug

Перехідник штекер N-TYPE - SMA plug

(N male - SMA male, 50 Ом, RF адаптер)

Опис товару

Коаксіальний високочастотний перехідник N-TYPE male - SMA male призначений для з'єднання обладнання та кабелів з різними типами RF-роз'ємів без пайки та обтиску. Забезпечує стабільне 50-омне узгодження, низький рівень відбиття сигналу та надійний механічний контакт завдяки різьбовому з'єднанню. Підходить для професійних та побутових радіочастотних систем.

Технічні характеристики

Основні параметри

• Тип адаптера: коаксіальний RF
• Конфігурація: N male - SMA male
• Хвильовий опір: 50 Ω
• Конструкція: прямий
• Тип з'єднання: різьбове

Електричні параметри

• Робочий частотний діапазон: DC - 6 ГГц
• КСХ (VSWR):
• ≤1.20 до 3 ГГц
• ≤1.30 до 6 ГГц
• Вставні втрати (Insertion Loss):
• ≤0.15 дБ до 3 ГГц
• ≤0.25 дБ до 6 ГГц
• Опір ізоляції: ≥5000 МОм
• Діелектрична міцність: ≥1000 В RMS
• Максимальна потужність:
• до 500 Вт при 1 ГГц
• потужність зменшується зі зростанням частоти

Механічні характеристики

• Роз'єм 1: N-TYPE штекер (male)
• Різьба: 5/8-24 UNEF
• Центральний контакт: штир
• Роз'єм 2: SMA штекер (male, plug)
• Різьба: 1/4-36 UNS
• Центральний контакт: штир
• Матеріал корпусу: латунь
• Покриття корпусу: нікель
• Центральні контакти: латунь із позолотою
• Діелектрик: PTFE
• Кількість циклів з'єднання: ≥500
• Робоча температура: -40°C ... +85°C

Переваги

• Стабільне 50-омне узгодження
• Низький коефіцієнт стоячої хвилі
• Мінімальні втрати сигналу
• Надійне різьбове з'єднання
• Стійкість до корозії
• Підходить для професійного використання

Сфера застосування

Антенні системи

• Wi-Fi 2.4 та 5 ГГц
• GSM, 3G, LTE
• 5G Sub-6 GHz
• Радіомодулі
• Підсилювачі сигналу
• Вимірювальна RF техніка
