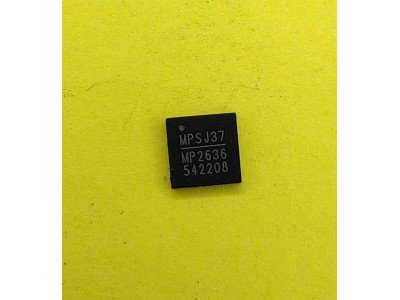

MP2636GR || li-ion change QFN-30

Опис

   MP2636 - високоефективний інтегрований контролер заряду та управління живленням з перемикаючим режимом. Цей пристрій підтримує одноклітинні Li-ion або Li-polymer батареї. Забезпечує зарядку струмом до 3 А, а також функцію бустера з вихідним струмом до 3 А. Пристрій оснащений системою управління шляхом живлення (Power Path Management), дозволяє заряджати батареї у трьох фазах: струмом підживлення, постійним струмом і постійною напругою.

Основні характеристики

• Підтримуваний вхідний діапазон напруги: до 16 В
• Напруга роботи: 4,5–6 В
• Максимальний струм заряду: 3 А
• Функція обмеження струму на вході та регуляції напруги
• Вбудований режим бустера: до 3 А
• Вибір напруги заряду: 4,2 В, 4,3 В або 4,35 В
• Термозахист, контроль температури батареї через термістор NTC
• Захист від перевантаження, короткого замикання та перенапруги
• Система управління енергоспоживанням для пріоритезації системних потреб

Специфікації

Інструкція

1. Підключіть пристрій до джерела живлення, дотримуючись рекомендованої напруги (4,5–6 В).
2. Підключіть батарею до відповідних контактів BATT та GND.
3. Використовуйте термістор NTC для контролю температури батареї.
4. При необхідності налаштуйте напругу та струм через відповідні пінові виходи (наприклад, ILIM, ISET).
5. Перевірте роботу пристрою у зарядному чи бустерному режимі.

   MP2636, контролер заряду, перемикаючий зарядний пристрій, 3 А зарядний пристрій, керування живленням, Li-ion зарядний пристрій, управління енергоспоживанням, зарядна мікросхема, бустер до 3 А, контролер батареї.

MP2636 зарядний пристрій, зарядний контролер 3A, бустер 3A, зарядка для Li-ion батарей, MPS зарядний пристрій, керування живленням батарей.

Документація MP2636 pdf
