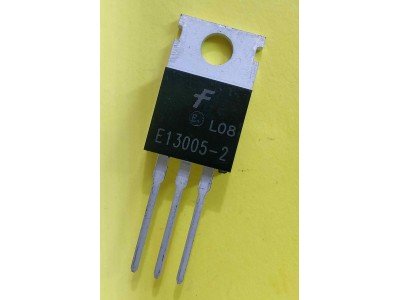

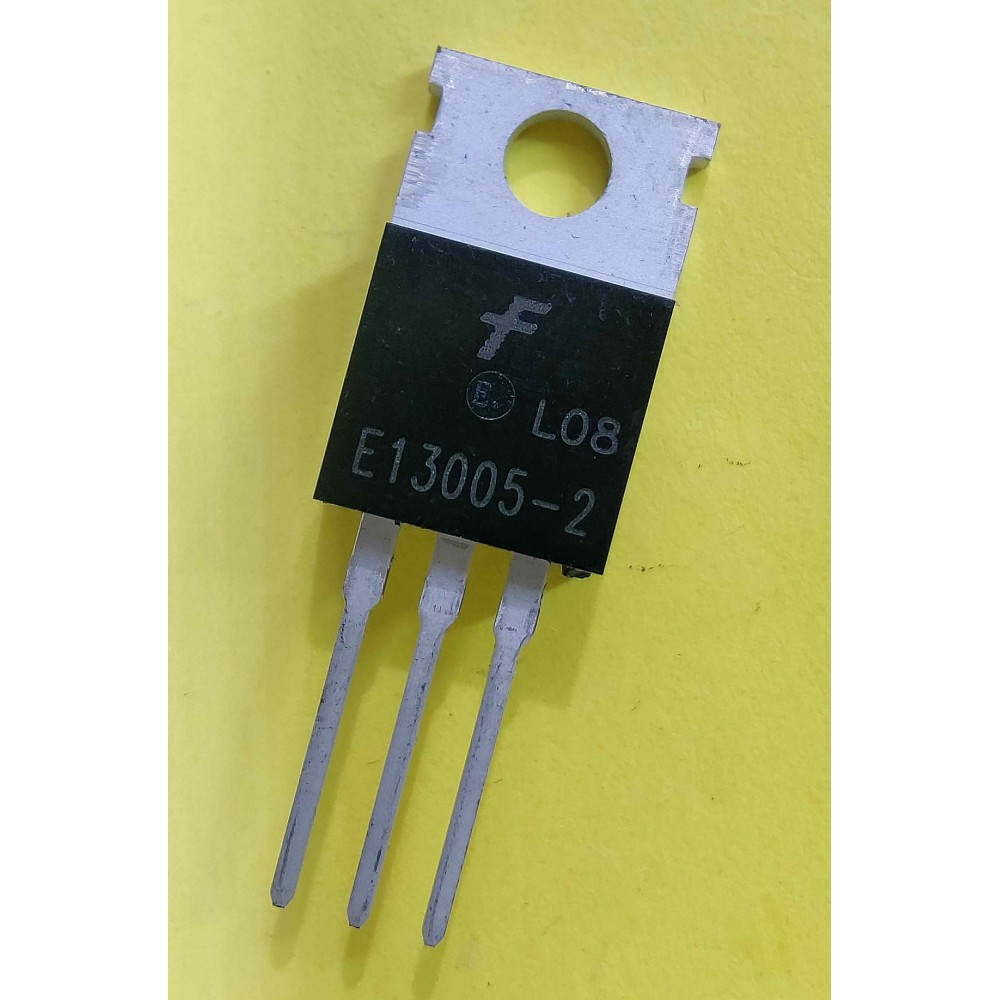

MJE13005 ||Біполярний транзистор TO-220

Опис товару: MJE13005

   MJE13005  - високовольтний NPN-силовий транзистор серії SWITCHMODE®, призначений для роботи в схемах високошвидкісного комутаційного керування. Ідеально підходить для застосувань у джерелах живлення, стабілізаторах, інверторах, драйверах реле та соленоїдів, а також у схемах керування двигунами.
Datasheet MJE13005 pdf

Основні характеристики

1. Тип транзистора: NPN.
2. Напруга пробою колектор-емітер (VCEO): 400 В.
3. Максимальна блокуюча напруга (VCEV): 700 В.
4. Максимальний струм колектора (Ic): 4 А (постійний), 8 А (піковий).
5. Потужність розсіювання: 75 Вт (при TC = 25°C).
6. Робочий температурний діапазон: від -65°C до +150°C.
7. Час перемикання:
   • Час зростання (tr): 0.3–0.7 мкс.
   • Час зберігання (ts): 1.7–4 мкс.
   • Час спаду (tf): 0.4–0.9 мкс.
8. Корпус: TO-220AB.

Специфікації

Особливості

• Висока напруга блокування: до 700 В.
• Швидкодія: оптимізовано для індуктивних навантажень.
• Надійність: великий діапазон робочих температур і висока стійкість до перевантажень.
• Екологічність: відповідність стандартам RoHS, без свинцю.

Інструкція по використанню

1. Переконайтеся в правильності підключення транзистора в коло (база, емітер, колектор).
2. Використовуйте радіатор для охолодження при високих навантаженнях.
3. Забезпечте додатковий захист від перенапруги (активні затискачі або RC-ланцюги).
4. Уникайте перевищення максимально допустимих значень напруги і струму.
